2.1 电路板设置

本节介绍了如何使用适当的串行器快速设置 DS90UH928QEVM 以评估 显示应用中的芯片组。默认开关和跳线位置已在出厂时设置。本设置指南假定用户已安装并配置随附的 ALP 软件。有关详细信息，请参阅安装。

  1. 将适当的 12V 直流电源连接到桶形插孔 J12。如果需要 1.8V VDDIO 运行，请在 JP10 处设置 1.8V 位置。
  2. 将适用的电缆（未提供，默认配置为 HSD 汽车连接器）从 DS90UH928QEVM (RX) 板 FPD-Link III 输入 (J4) 连接到兼容 FPD-Link III (TX) 板（DS90UB925-Q1EVM 或 DS90UH927QEVM）的 FPD-Link III 输出。
  3. 从视频源，将扁平电缆连接到 TX 板 (J5)，并将适当的电缆从 RX 板连接到面板。
  4. 将随附的 USB 电缆从运行随附的 TI ALP 软件的主机连接到 RX 板上的 USB 端口 (J17)。有关使用 TI ALP 工具的更多信息，请参阅使用方法。
  5. （可选）将音频从 I2S 音频源连接到 TX 板 (JP2) 引脚 DA（数据）、CLK（时钟）和 WC（字时钟），并将 RX 板引脚 DA、CLK 和 WC 连接到 I2S DAC。
  6. （可选）连接和配置任何必需的 GPIO 接口。GPIO0 和 GPIO1 是专用引脚。

跳线和开关已由 TI 配置，不需要进行任何更改即可立即运行电路板。有关更多详细信息，请参阅评估硬件概述和 DS90UH928Q 器件数据表。

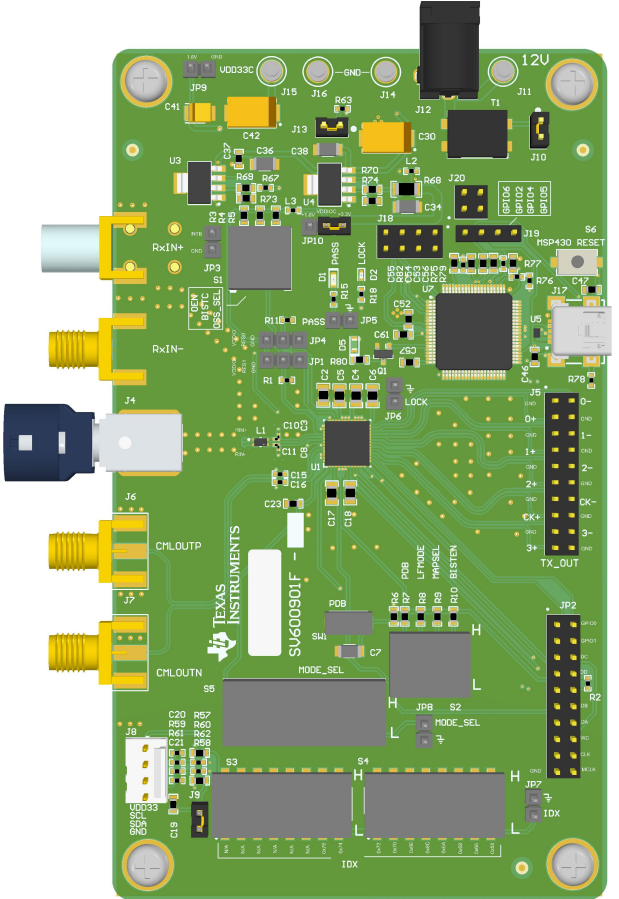

DS90UB928QEVM DS90UB928-Q1EVM图 2-1 DS90UB928-Q1EVM
