4.3 使用方法

启动

确保所有软件均已安装，硬件已上电并连接到 PC。从开始菜单中执行 Analog LaunchPAD。默认开始菜单位置为 Programs\National Semiconductor Corp\Analog LaunchPAD vx.x.x\Analog LaunchPAD。

该应用程序必须以下面所示的状态启动。如果应用程序没有以该状态启动，请参阅节 4.4。在“Devices”选项卡下，点击 DS90UH928Q 以选择该器件并打开器件配置文件及其关联的选项卡。

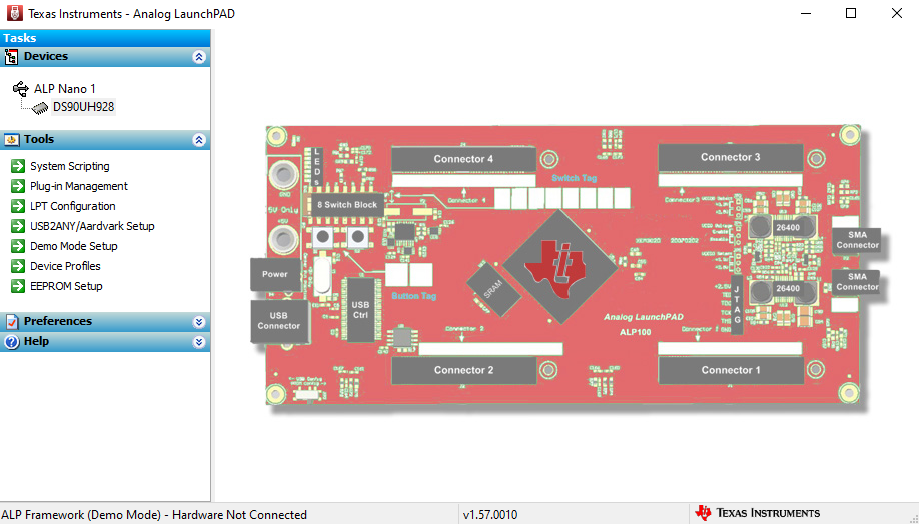

DS90UB928QEVM ALP 启动屏幕图 4-1 ALP 启动屏幕

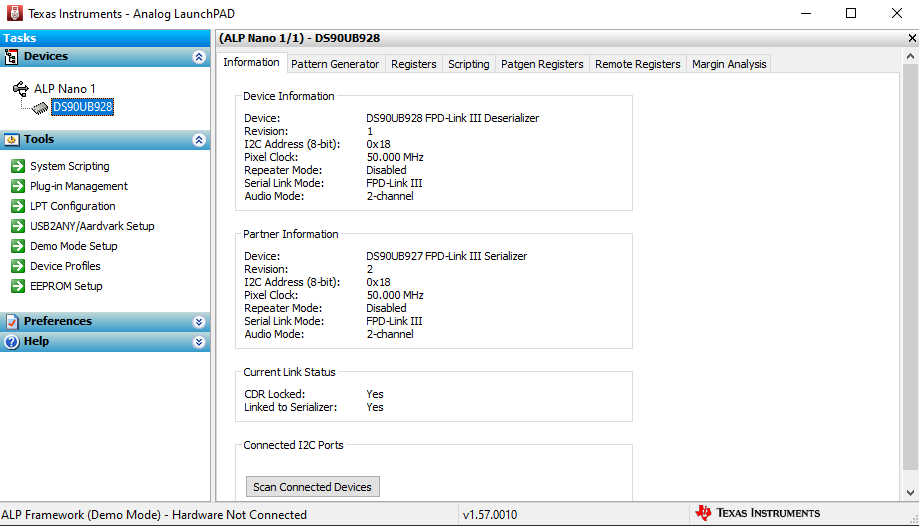

DS90UB928QEVM 信息选项卡图 4-2 信息选项卡
DS90UB928QEVM 图形发生器选项卡图 4-3 图形发生器选项卡

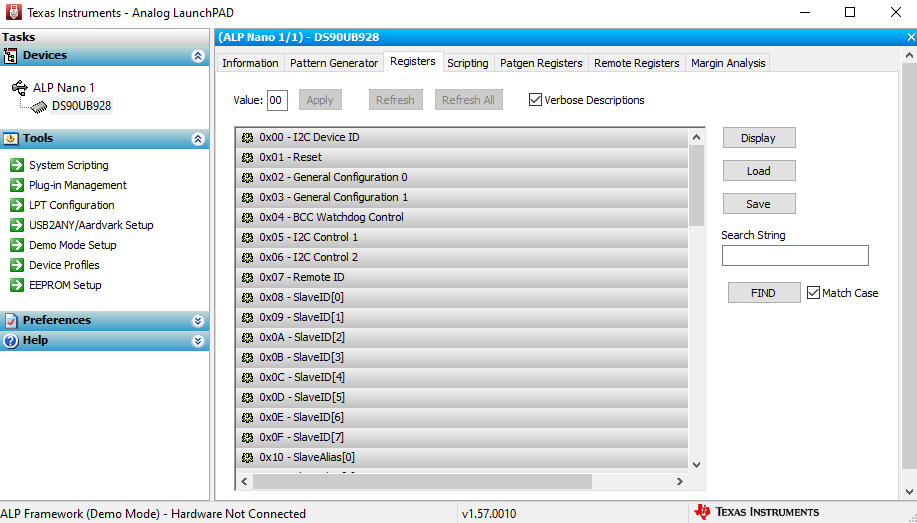

DS90UB928QEVM 寄存器选项卡图 4-4 寄存器选项卡

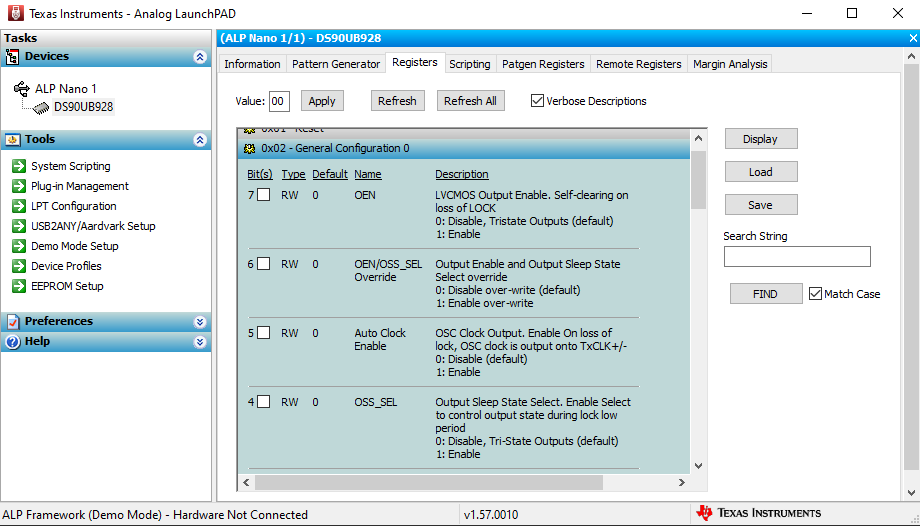

DS90UB928QEVM 具有扩展寄存器说明的寄存器选项卡图 4-5 具有扩展寄存器说明的寄存器选项卡

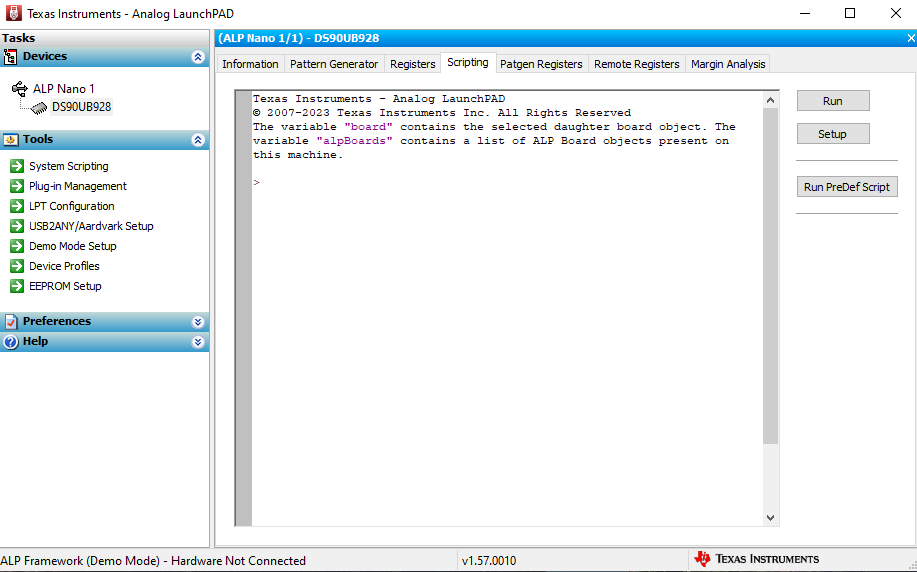

DS90UB928QEVM 脚本选项卡图 4-6 脚本选项卡
