2.9 将 AWR2544LOPEVM 连接到 DCA1000EVM

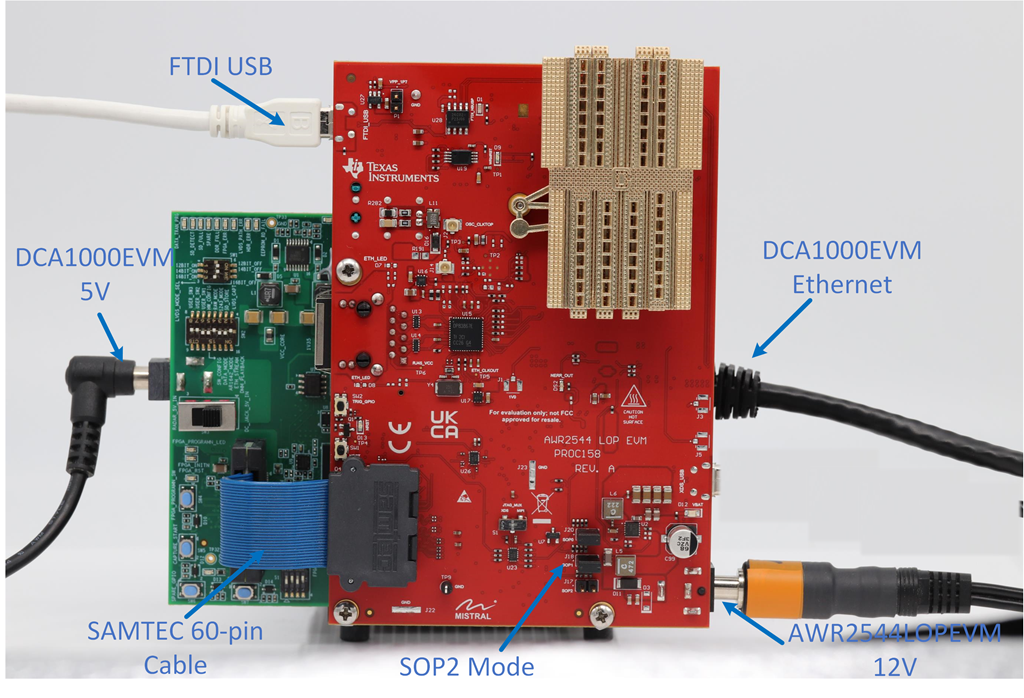

AWR2544LOPEVM 可以连接至 DCA1000EVM 平台，以实现 LVDS 数据流。图 2-21 显示了连接到 DCA1000EVM 的 AWR2544LOPEVM。

GUID-20240104-SS0I-C16N-2BL5-FHRZVJQQPJN5-low.png图 2-21 AWR2544LOPEVM 和 DCA1000EVM

将 AWR2544LOPEVM 与 DCA1000EVM 配合使用时，必须使用以下设置。

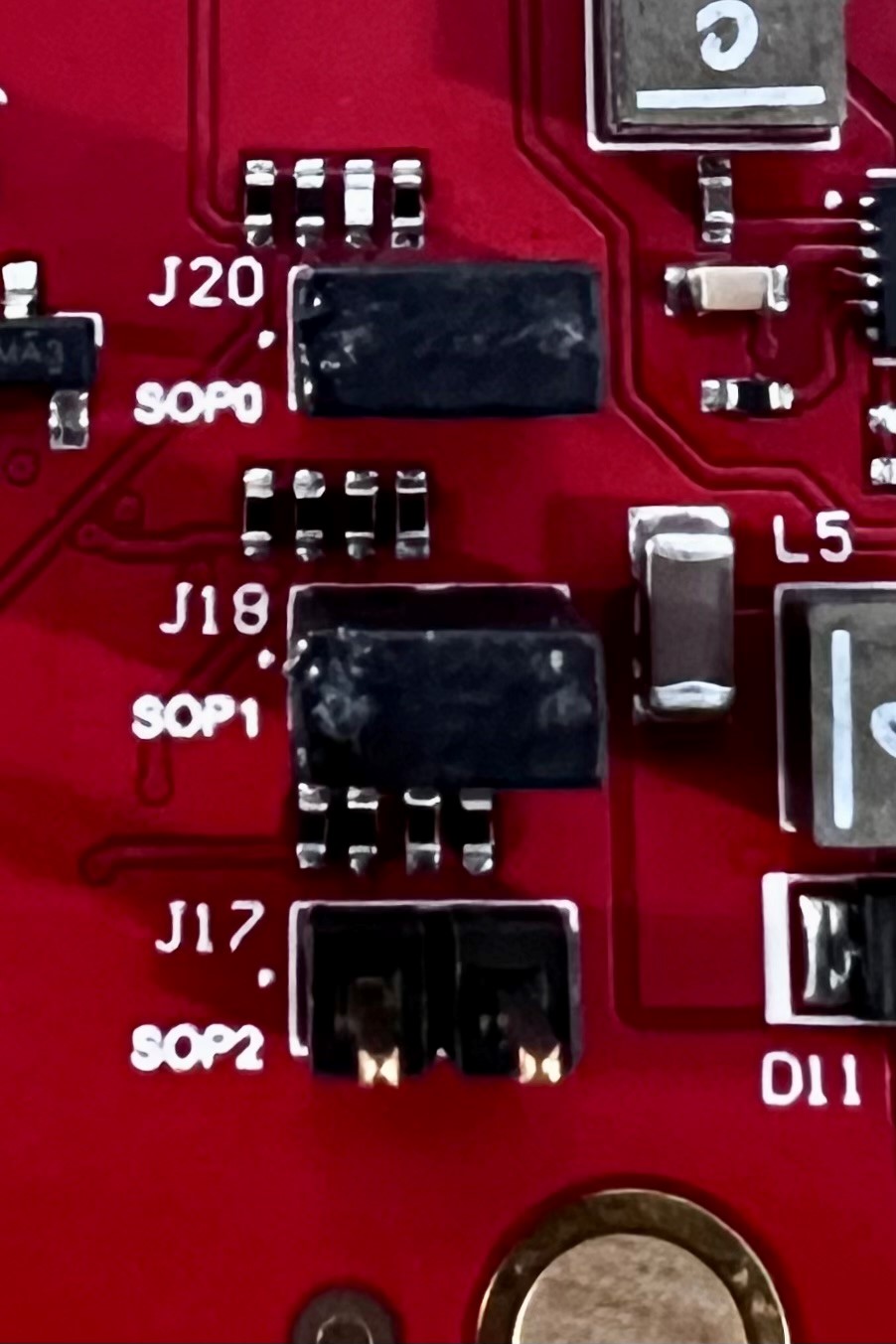

  1. 将 AWR2544LOPEVM 设置为 SOP2 模式。
    GUID-20231113-SS0I-8FSX-Q14M-0FHXL0P6W4KZ-low.jpg图 2-22 SOP2 模式

  2. 将 AWR2544LOPEVM 开关 S2 设置为 FTDI_SPI 模式

    GUID-20231025-SS0I-R3D7-CP5J-BNLMB69DWGSH-low.jpg图 2-23 FTDI_SPI 模式

  3. 按照以下配置设置 DCA1000EVM 开关。
    GUID-A5852732-C1CD-4159-A298-58FD646FE083-low.png图 2-24 DCA1000 开关设置
  4. 必须将 12V 电源连接到 AWR2544LOPEVM 上的 J12
  5. 必须将 5V 电源连接到 DCA1000EVM 上的 J2
  6. 必须将 Micro USB 电缆连接到 AWR2544LOPEVM (J10) 上的 FTDI 端口
  7. 必须将 Samtec 带状电缆连接到 AWR2544LOPEVM 上的 J7 和 DCA1000EVM 上的 J3
  8. 必须将 RJ45 电缆连接到 DCA1000EVM 上的 J6
