2.10.1 开关

AWR2544LOPEVM 包含两个开关，用于将各种接口多路复用到 EVM 上的不同连接器。

表 2-8 多路复用器开关
参考位号使用说明图像

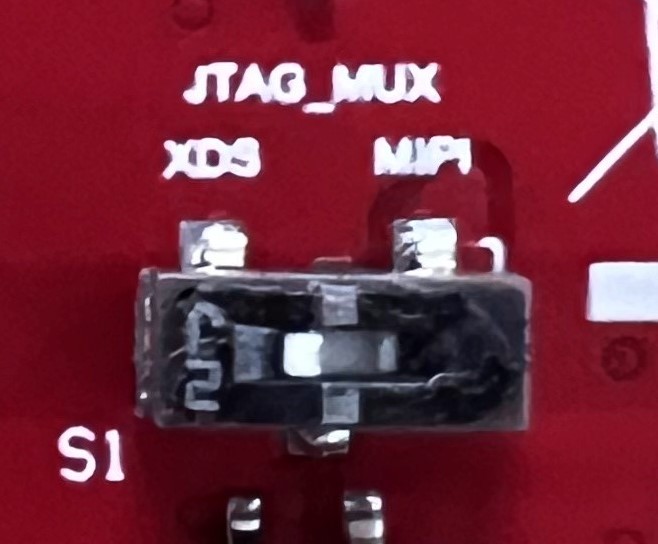

S1JTAG

当设置为“MIPI”位置时，JTAG 接口连接到 MIPI 60 引脚连接器 (J19)。

当设置为“XDS”位置时，JTAG 接口连接到 XDS110 USB 接口 (J8)

S2SPI

当设置为“DBG_SPI”位置时，MSS_SPIB 接口连接到调试连接器 (J7)。

当设置为“FTDI_SPI”时，MSS_SPIB 接口连接到 FTDI USB 端口 (J10)
