4.2 底层控件

使用图 4-1 中所示的 Low Level View 选项卡，可在位字段级配置器件。用户可以随时使用表 4-1 中的控件来配置器件或从器件中读取数据。

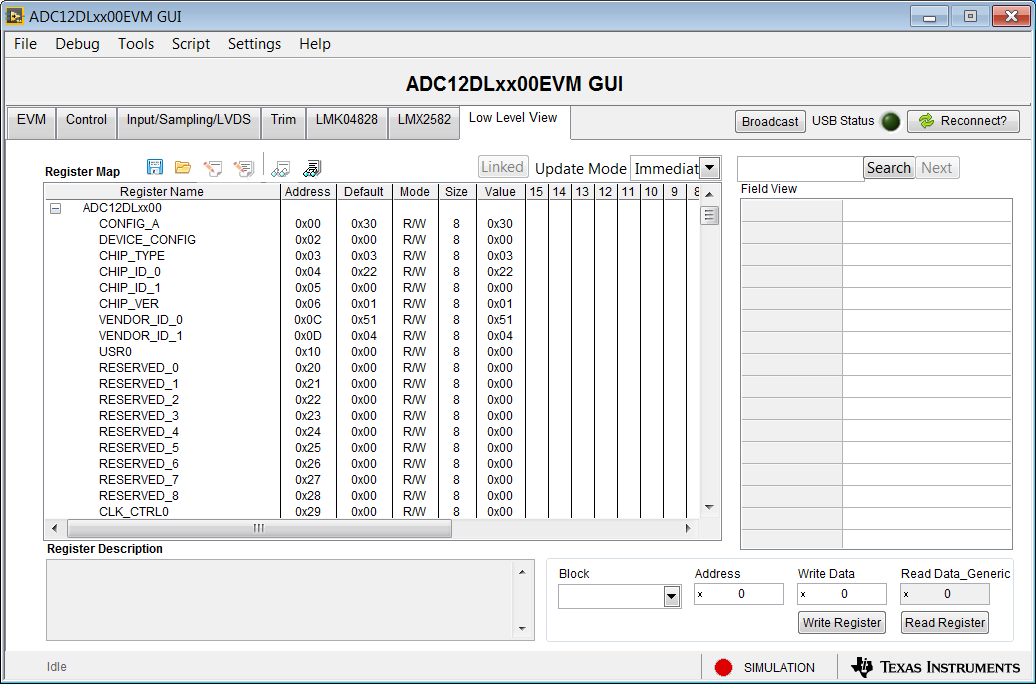

GUID-6C318104-35FE-4B98-9729-EFD61572CDE8-low.png图 4-1 配置 GUI：底层视图选项卡
表 4-1 底层控件
控件 说明
寄存器映射摘要 显示 EVM 上的器件、这些器件的寄存器和寄存器的状态。
  • 点击寄存器字段可对寄存器数据组进行独立的位操作
  • “Value”列显示了上次更新 GUI 时的寄存器值
  • “LR”列显示了上次读取寄存器时的寄存器值
“Write Register”按钮 将 Write Data 字段中的值写入寄存器映射摘要中突出显示的寄存器
“Write all”按钮 使用 Register Map 摘要中所示的值来更新寄存器映射摘要中所示的所有寄存器
“Read register”按钮 从 Register Map 摘要中突出显示的寄存器中读取，并显示 Read Data 字段中的结果
可用于将 GUI 与硬件状态同步
“Read-all”按钮 从 Register Map 摘要中的所有寄存器中读取，并显示硬件的当前状态
Load Configuration 按钮 加载磁盘中的配置文件以及文件中的寄存器地址/数据值
Save Configuration 按钮 将配置文件保存至磁盘，磁盘中包含配置寄存器的当前状态
Register Data 组 对寄存器映射摘要中突出显示的寄存器中可访问的各个位进行操作
具有读取或写入寄存器按钮的独立寄存器组 通过地址对 Block 下拉菜单中所示的器件执行通用的读或写命令，并写入数据信息
