3.12 使用 HSDC Pro 软件采集数据

图 3-4 显示了 HSDC 专业版 GUI。以下步骤显示了如何使用 HSDC 专业版软件采集数据（请参阅）：

  1. 选择要执行的测试。
  2. 选择数据视图。
  3. 选择要查看的通道。
  4. 点击 Capture 按钮以采集新数据。

其他提示：

  • 使用 Test Options 文件菜单中的 Notch Frequency Bins 可以移除直流（消除直流噪声和失调电压）或基波（消除信号发生器的相位噪声）周围的频段。
  • 从 Data Capture Options 文件菜单中打开 Capture Option 对话框可以更改采集深度或启用“Continuous Capture”或“FFT averaging”。
  • 如果只分析部分频谱，请通过 Test Options 文件菜单中的 Bandwidth Integration Markers 使用 Single Tone 测试。Channel Power 测试也很有用。
  • 如果只分析已采集数据的子集，请将 Analysis Window (samples) 设置设为小于所采集总样本数的值，并在屏幕顶部的小瞬态数据窗口中移动绿色或红色标记，以选择所需的数据子集。

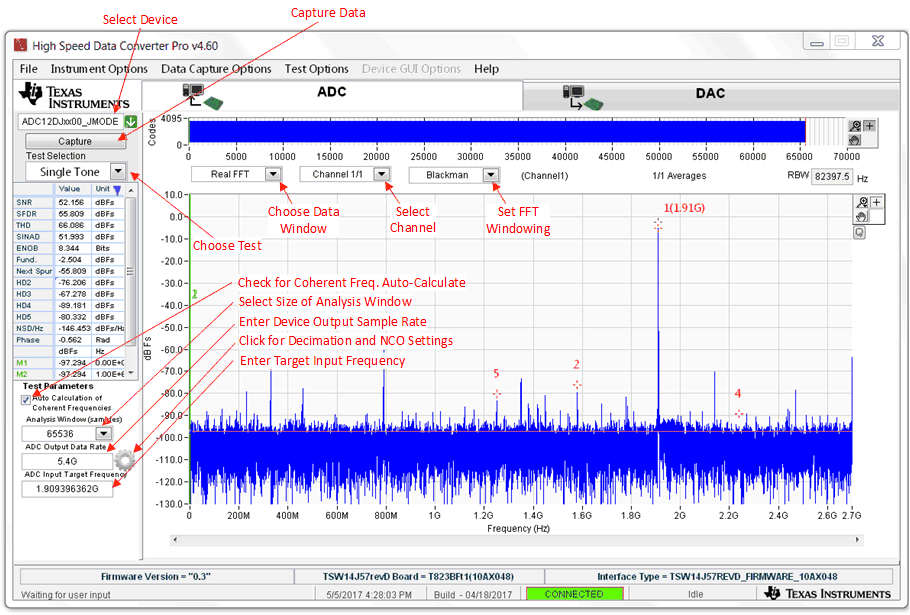

GUID-BD62B340-AD05-45BD-BBA4-2F0C1FA4AEDA-low.gif图 3-4 HSDC 专业版 GUI
