9 变压器详细信息

此设计中使用的 Renco Electronics 变压器（器件型号 RLTI-1403）采用 RM8 铁芯。

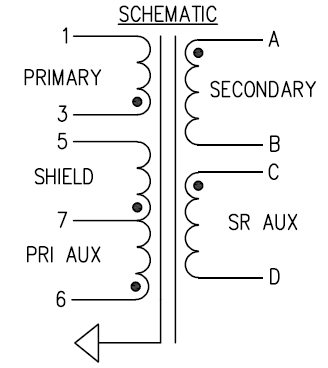

GUID-20220804-SS0I-JB8Q-T6JG-MCK3BPD7CSWR-low.png图 9-1 变压器原理图
表 9-1 25°C 时的变压器规格
参数值引脚/引线测试条件
电感 (µH)110，±5%1 – 3所有其他引脚均为开路，100kHz，0.1V
漏电感 (µH)2.5（最大值）1 – 3短接 A - B，100kHz，0.1V
直流电阻 (Ω)0.1，±15%1 – 3
直流电阻 (Ω)0.007（最大值）A – B
直流电阻 (Ω)0.02，±15%6 – 7
直流电阻 (Ω)0.12，±15%C – D
电介质（VAC，60Hz）30001，6 – A1mA，60Hz，1s
匝数比1：0.2：0.2：0.32(1-3):(A-B):(6-7):(C-D)1.0V（10kHz 至 1 - 3）
