8.16 负载瞬态响应

图 8-34至图 8-37 显示了负载电流阶跃变化介于 0 到 100% 之间且速率为 100Hz 时的输出电压 VOUT 偏差。

蓝色 = VOUT，绿色 = 负载电流。

GUID-70254E58-E527-4A8C-99B3-846C75FD60F8-low.png图 8-34 VOUT = 20V 过冲/下冲= 357mV/-619mV 条件下的负载瞬态响应

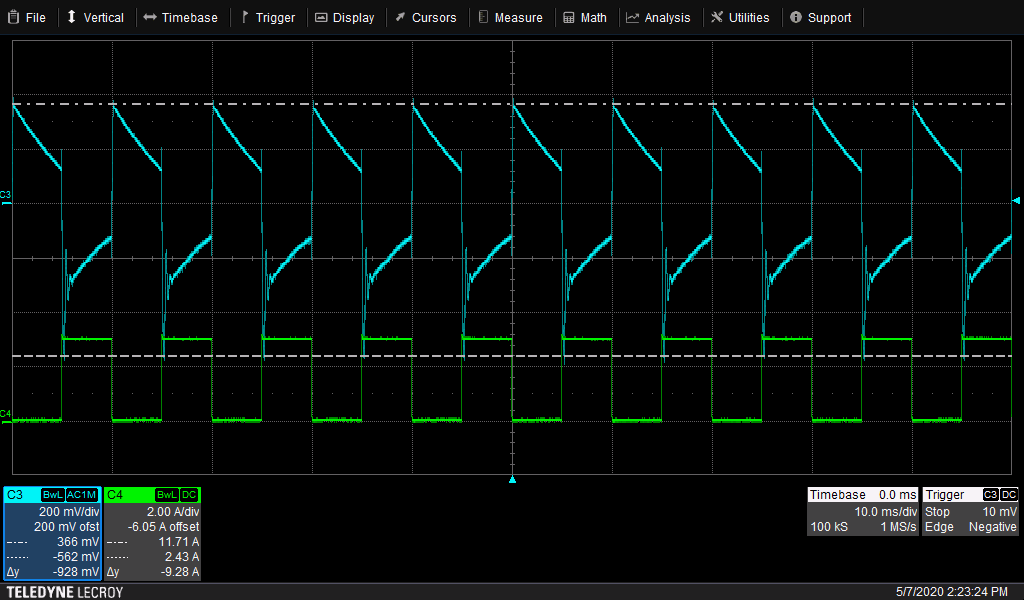

GUID-04BED221-49DF-4517-8DB3-02782FF50C7F-low.png图 8-35 VOUT = 15V 过冲/下冲= 366mV/-562mV 条件下的瞬态响应
GUID-8909492B-09F6-454D-93C6-D7E5D22C2B7F-low.png图 8-36 VOUT = 9V 过冲/下冲= 326mV/-426mV 条件下的瞬态响应
GUID-8DD213F3-AEE8-47E9-90DF-F5032FEEF741-low.png图 8-37 VOUT = 5V 过冲/下冲= 326mV/-426mV 条件下的瞬态响应
