6.1 连接硬件并运行 GUI

  1. 根据 表 6-1 设置跳线。
  2. 将 PHI 的 P2 物理连接至 ADS8568EVM 的 J10。安装螺钉确保牢固连接。
  3. 首先将 PHI 上的 USB 连接到计算机。
    1. PHI 上的 LED D5 亮起，表示 PHI 已通电。
    2. PHI 上的 LED D1 和 D2 开始闪烁，表示 PHI 已启动并与 PC 通信；图 6-1 显示了相关 LED 指示灯。
  4. 按照图 6-2 所示启动软件 GUI。当 FPGA 固件加载到 PHI 上时，您会注意到 LED 缓慢闪烁。这需要几秒钟时间，然后 AVDD 和 DVDD 电源将接通。
  5. 连接高压电源（HVDD = +15V，HVSS = -15V，GND）。
  6. 连接信号发生器。默认输入范围为 ±10V（或 10Vpk）。施加的常见输入信号是偏移为 0V 的正弦 1kHz 9.9Vpk 信号。请注意，该信号调整为刚好低于满量程以避免削波。

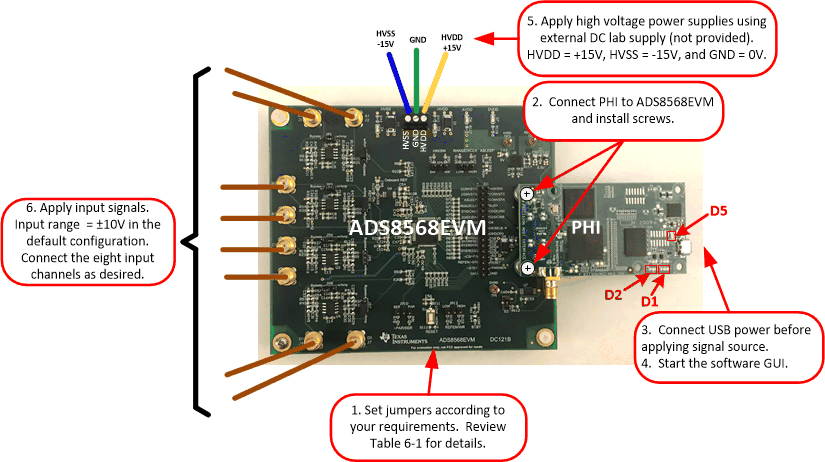

GUID-20201222-CA0I-QSSC-VRXQ-RMWNWF31ZFKT-low.gif图 6-1 ADS8568EVM 硬件设置和 LED 指示灯

图 6-2 显示了如何在开始菜单或使用桌面图标启动软件。

GUID-20200707-SS0I-X58W-143W-2MFQF6HXWQVR-low.gif图 6-2 启动 EVM GUI 软件
