5 安装 ADS8568EVM 软件

从 ADS8568EVM 的 Tools and Software 文件夹下载最新版本的 EVM GUI 安装程序，然后运行 GUI 安装程序以在计算机上安装 EVM GUI 软件。

警告： 在将 EVM GUI 安装程序下载到本地硬盘之前，请手动禁用计算机上运行的任何防病毒软件。根据防病毒软件设置的不同，安装程序可能会显示错误消息。可以删除 exe 文件。

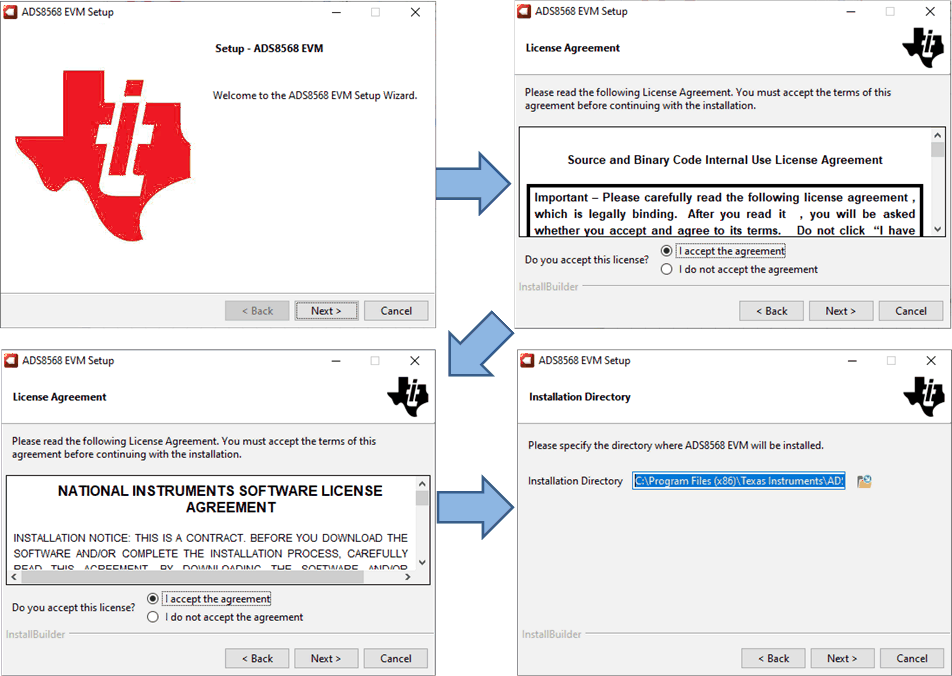

接受许可协议，并按照图 5-1 中显示的屏幕说明进行操作，以完成安装。

GUID-20200707-SS0I-X06C-TCHF-RNRQXVQPT7HL-low.gif图 5-1 ADS8568 软件安装提示

在 ADS8568EVM GUI 安装过程中，屏幕上会显示器件驱动程序安装提示（如图 5-2 中所示）。单击“Next”继续。

GUID-20200707-SS0I-0LLF-CMWQ-FCSBCBV2C6FP-low.gif图 5-2 器件驱动程序安装向导提示

ADS8568EVM 需要 LabVIEW™ 运行时引擎，如果尚未安装此软件，可能会提示进行安装，如图 5-3 中所示。

GUID-20200707-SS0I-4GR7-LSNR-NJXH4T3F70V4-low.gif图 5-3 LabVIEW 运行时引擎安装

完成这些安装后，验证 C:\Program Files (x86)\Texas Instruments\ADS8568EVM 如图 5-4 中所示。

GUID-20200707-SS0I-P7MQ-5J4C-P6HKTQBHGJQV-low.gif图 5-4 安装后的 ADS8568EVM GUI 文件夹
