布局图

UCC21520EVM 的 PCB 布局信息如图 9-1图 9-2图 9-3图 9-4 所示。UCC20520EVM、UCC21521CEVM 和 UCC21530EVM 的布局与之相同,但对于待测器件标示 EVM 器件型号的标签除外。

GUID-20210429-CA0I-WKPQ-J9VV-QF0P4SFFTSFG-low.gif图 9-1 顶部覆盖层
GUID-20210429-CA0I-SSXT-RD3K-TXQMB3WCB25X-low.gif图 9-3 底层

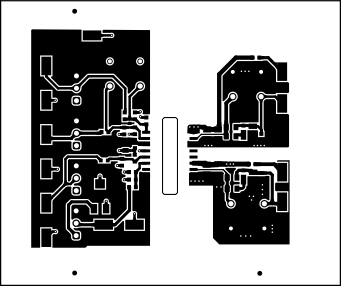

GUID-20210505-CA0I-TM0F-NQCP-FLLVJVRDZNXQ-low.gif图 9-2 顶层
GUID-20210429-CA0I-5DH8-HFL0-HBFKFKR27M4R-low.gif图 9-4 底部覆盖层
