7.1 DT 连接到 VCCI（J-DT 选项 B，表 3-2）

两个通道的输出之间的死区时间 (DT) 由输入决定（请参阅图 7-1）。允许两个输出通道之间重叠。图 7-1 显示了有重叠的波形。

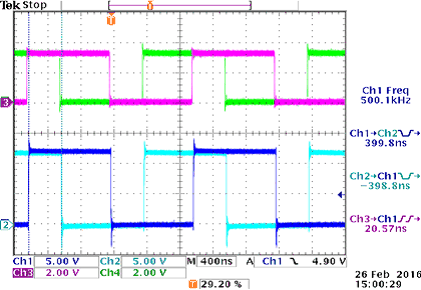

GUID-BB4AA91D-9166-45B4-9A0F-AE25EDF39124-low.gif图 7-1 DT 连接到 VCCI 时允许重叠（通道 3 和 4 为 PWM 输入，通道 1 和 2 为驱动器输出）
