DT 引脚悬空或保持开路(J-DT 选项 A,表 3-2

两个通道的输出之间的死区时间 (DT) 约为 8ns,这是用于互锁保护的预设值(请参阅图 7-2)。

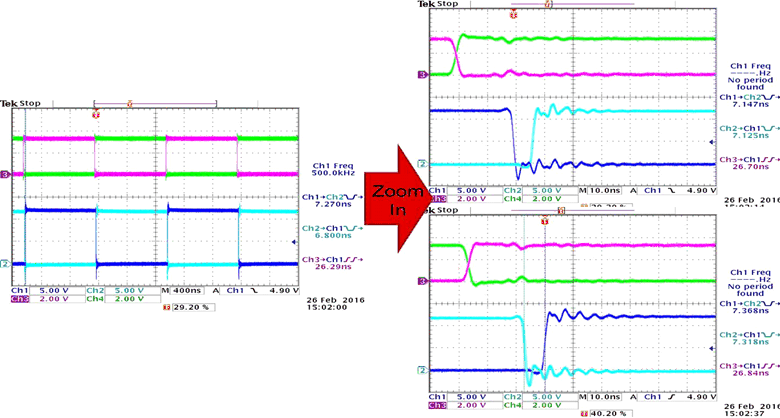

GUID-2B391176-B73F-4FE4-895F-295EEECF315C-low.gif图 7-2 DT 保持开路时的测试波形(通道 3 和 4 为 PWM 输入,通道 1 和 2 为驱动器输出)
