4.2.1.3.2 GUI 至 EVM 连接

若要操作 GUI，请执行以下步骤：

  1. 按照Topic Link Label4.2.1.3.1中所述连接和启动 GUI。
  2. 进行检查以确保 EVM 已连接到 GUI，然后关闭 README.md 文件页面来启动连接。如果连接成功，GUI 的左下角附近应显示 Hardware Connected 消息，如图 4-6 所示。
    GUID-F8EB79C9-DD17-4A19-BE46-B1EDF62D1C6D-low.png图 4-6 硬件已连接
    1. 在 GUI 窗口的左上角应该还可以看到一个绿色的指示器以及器件类型和文本 DEVICE CONNECTED，如图 4-7 所示。
      GUID-20210423-CA0I-0FM1-P28F-MXKC9KR1B5PW-low.gif图 4-7 器件已连接

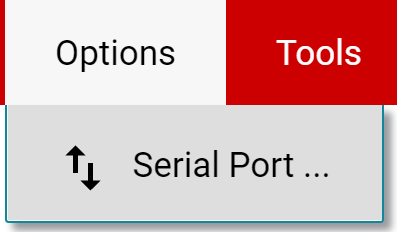

    2. 如果 GUI 中未显示 Hardware Connected 和 DEVICE CONNECTED，请检查 Options >> Serial Port 下的不同硬件 COM 端口，如图 4-8 所示。
      GUID-E84D10DE-DEAF-4FE9-8D89-9ABCA9B272D8-low.png图 4-8 更改串行端口
    3. 如果硬件仍然没有连接，请确保使用的 GUI/EVM 组合正确无误。
      1. 如果使用的 GUI/EVM 组合正确，可能需要对 SCB 固件重新编程，如Topic Link Label4.2.1.2.1所述。
