4.2 EVM 操作

若要将 EVM 和 SCB 控制器（单独销售）搭配使用，如图 4-1 所示连接 EVM。

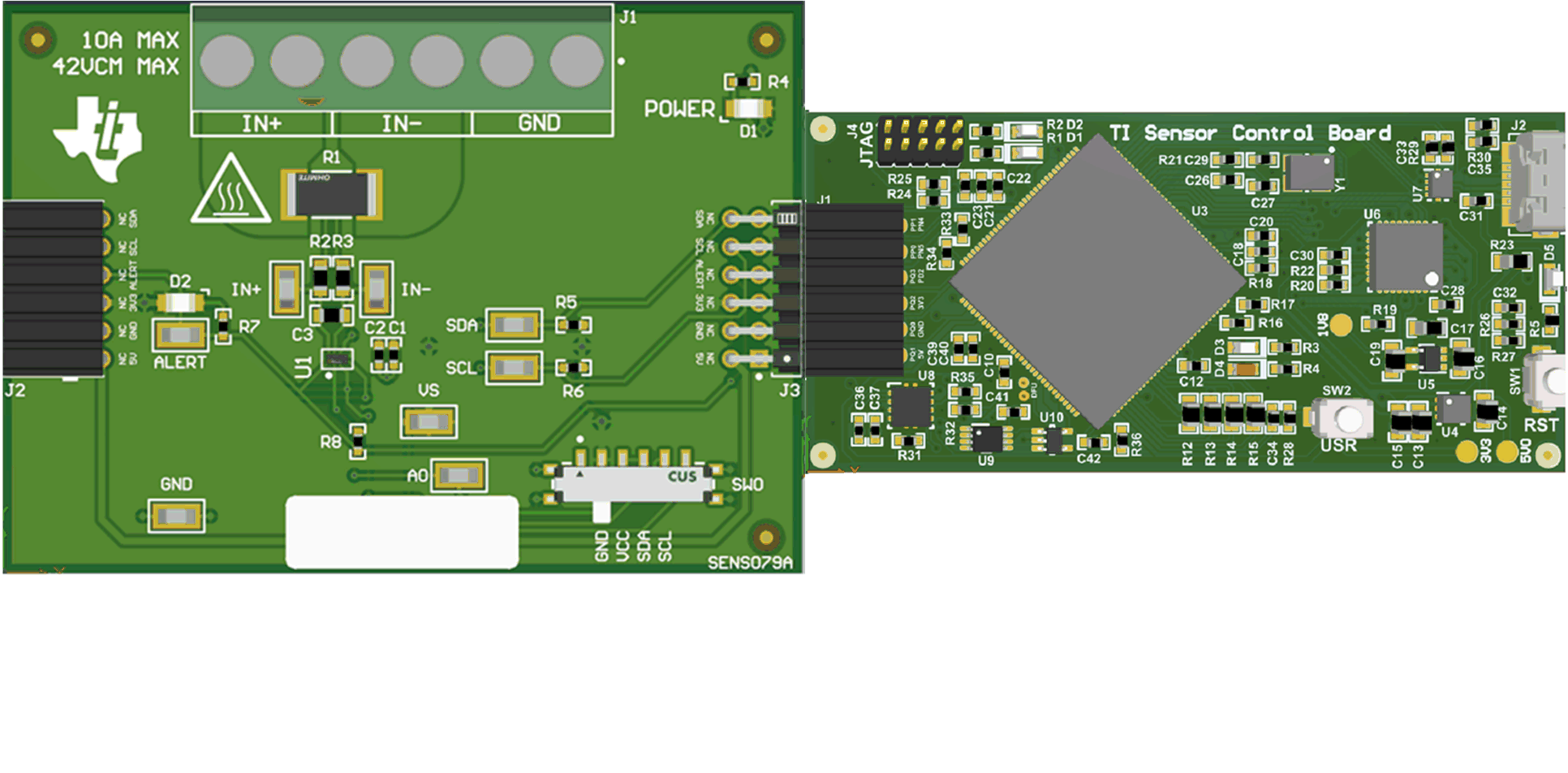

GUID-20210423-CA0I-845B-H9PL-9PGZKTPBXJSC-low.gif图 4-1 EVM 连接到 SCB 控制器

如果使用多个 EVM，如图 4-2 所示进行连接。确保对每个器件使用不同的芯片地址。GUI 一次仅支持一个 EVM/器件类型。

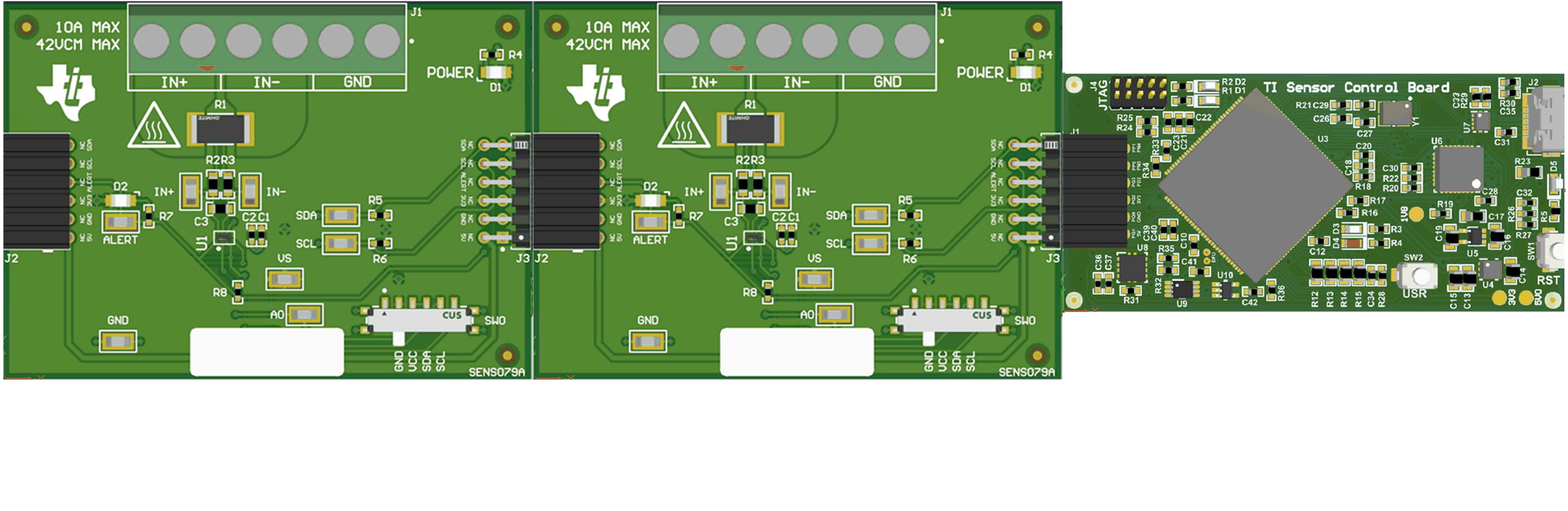

GUID-20210423-CA0I-GQJN-BDPV-DJPFKXMH2JWH-low.gif图 4-2 多个 EVM 连接到 SCB 控制器
