4.2.1.3.1 初始设置

首次设置 GUI：

  1. 确保前面提到的驱动程序已成功安装，以保证一切正常工作，并且 GUI 可以在必要时更新 EVM 固件。
  2. 进行检查，确保 EVM/SCB 控制器单元已插入 PC，然后转到前面提供的 GUI 链接。
  3. 点击 GUI Composer 应用程序（图 4-4），从网络浏览器启动 GUI。
    图 4-4 GUI Composer 程序
    1. 首次设置 GUI Composer 时，请根据提示下载 TI Cloud Agent 和浏览器扩展，如图 4-5 所示。这些提示将在关闭 README.md 对话框后出现。

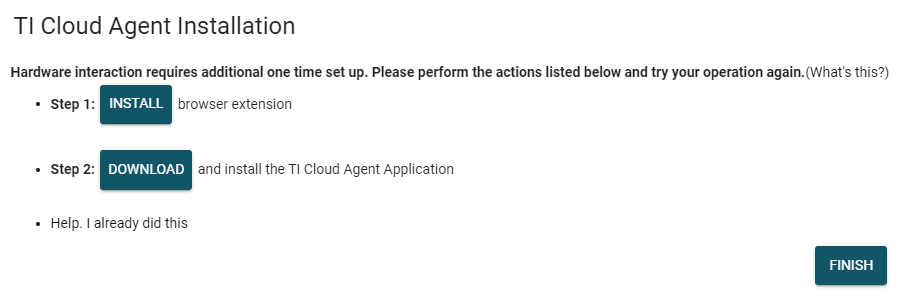

    GUID-436C1575-8738-437C-9F4E-8C90B09D50A3-low.png图 4-5 TI Cloud Agent
  4. （可选）点击 GUI Composer 程序（图 4-4）中的 GUID-87E35602-2203-414E-B726-21BB29B134BD-low.png 图标，按照提示下载 GUI，供离线使用。
