电路板布局

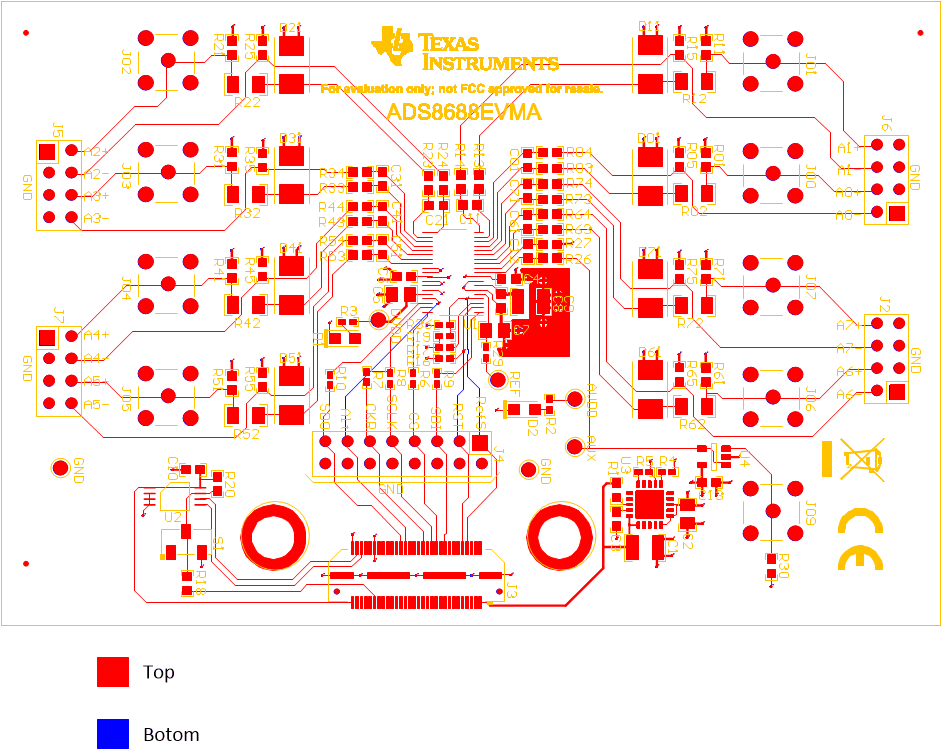

图 8-1 所示为 ADS8688EVM 的 PCB 布局。

注:

电路板布局未按比例显示。此图旨在显示电路板的布局方式,并不用于制造 ADS8688EVM PCB。

GUID-20210312-CA0I-6KBJ-NGGB-JHMKQWT3GT2W-low.gif图 8-1 ADS8688EVM PCB
