2.4.1.2.1 与测试设置的连接

交流电压和电流可应用于电路板，以便在以下几点进行测试：

  • 端子块“J22”为两位端子块，用于连接火线和零线电压。若需以零线为基准连接分流器和系统地线，请将左侧标有“NEG”的端子排连接至零线，右侧标有“POS”的端子排连接至火线。若需以火线为基准连接分流器和系统地线，请将左侧标有“NEG”的端子排连接至火线，右侧标有“POS”的端子排连接至零线。如果系统以火线为基准，请注意，从 ADS131M04 获取的所有电压样本应在软件中乘以 –1，以确保电压和电流之间的相位关系在功率测量结果中正确反映。
  • 端子块“J25”连接到分流器的输出端子。该端子块是一个三位端子块，其位置标记为“POS”、“GND”和“NEG”。对于本设计中使用的增益为 32 的情况，该端子块“POS”与“NEG”之间的差分电压应小于 ±37.5mV。请勿在此处连接 CT，因为该通道的电路没有配置负载电阻，而 J26 的电流测量电路则配备了负载电阻。图 2-25 展示了分流器端子与 J25 端子块上的对应位置之间的映射。馈送到 J25 的 POS 和 NEG 位置的分流器的差分电压输出不应超过 ±37.5mV。
  • 端子块“J26”对应于 CT 后面的电流输入端。这是三位置端子块，但仅使用最左侧和最右侧位置。中心位置连接至 GND，不连接至 CT。将 CT 的正极端子连接到最右侧的端子块位置（标记为“POS”）。将 CT 的负极端子连接到最左侧的端子块位置（标记为“NEG”）。选择施加到 CT 输入端的电流，使电流不超过 100A。此外，在执行任何测试之前，请确认该端子块已牢固连接到 CT 的两个输出引线。

TIDA-010036 分流器端子和 J25 端子块位置之间的映射图 2-25 分流器端子和 J25 端子块位置之间的映射

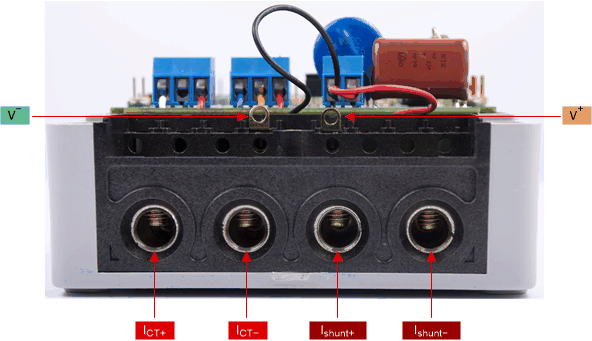

图 2-26 显示了使参考设计正常工作所需的各种测试设置连接。如果分流器和系统以零线为基准，则 V+ 对应火线连接，-对应零线连接。如果分流器和系统以火线为基准，则 V+ 对应零线连接，V-对应火线连接。

Ishunt+ 和 Ishunt- 对应设计分流器的电流输入，而 ICT+ 和 ICT- 则对应设计电流互感器的电流输入。

TIDA-010036 适用于测试设置连接的参考设计视图图 2-26 适用于测试设置连接的参考设计视图
