2.3.2.1 ADS131M04 电流检测程序

图 2-7 显示了 ADS131M04 器件进入电流检测模式及在该模式下操作的详细流程。

TIDA-010036 ADS131M04 电流检测模式流程图 2-7 ADS131M04 电流检测模式流程

此流程开始时，MCU 从其正常连续转换模式向 ADS131M04 器件发送待机命令。通过发送此命令，可以将 ADS131M04 器件置于待机模式。请注意，不应像器件处于正常转换模式时那样，每次新样本可用时都将 DRDY 引脚置为有效。仅当处于电流检测模式时，如果检测到篡改电流，DRDY 引脚才会置为低电平。此外，由于器件不会转换样本，因此 DRDY 引脚在待机模式下不会置为低电平。

当器件处于待机模式后，在 SYNC/RESET 引脚上提供一个脉冲，从而使器件进入电流检测模式（假设相应 ADS131M04 寄存器中已启用 CD_EN 位）。在电流检测模式下，ADS131M04 会检查每个样本的绝对值是否高于用户定义的阈值（该阈值由 CD_THRSHLD 寄存器设置）。如果样本超过设置的阈值，则此电流采样窗口的阈值计数器会递增。该阈值递增后，系统会进行检查以查看阈值计数器是否高于相应 ADS131M04 寄存器中 CD_NUM 位所设置的值。CD_NUM 位用于配置需要超过阈值 (CD_THRSHLD) 才能进行检测的样本数。需要多个样本进行检测的目的是允许可能超过阈值的噪声值，而不代表高到足以触发主机操作的功率级别。如果阈值计数器大于 CD_NUM 位设置的值，则在 ADS131M04 寄存器中的 CD_ALLCH 位设置为 0，或者 CD_ALLCH 位设置为 1 且在所有启用的通道上检测到电流的情况下，DRDY 将被置为有效。DRDY 被置为有效后，即使尚未检查整个采样窗口，器件也会恢复到待机模式。如果检查的样本数等于采样窗口（由其中一个 ADS131M04 寄存器中的 CD_LEN 位设置），并且阈值计数器不高于 CD_NUM，则器件会返回待机模式，DRDY 不会被置为有效。

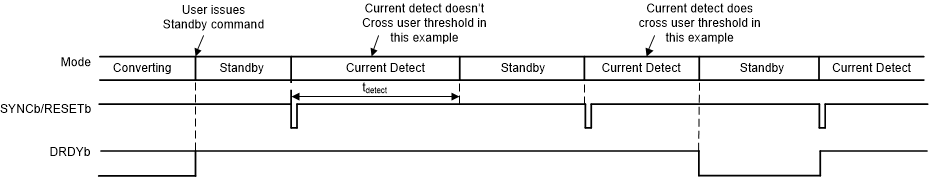

图 2-8 显示了运行电流检测模式的两个示例场景。在 图 2-8 中，首次触发电流检测模式时，超过 CD_NUM 的样本数未超过电流检测阈值。因此，ADS131M04 器件处于电流检测模式的时间达到最大时间段。在第二次触发电流检测模式时，超过 CD_NUM 的样本数超出了电流检测阈值，这可能表示发生了篡改。当超过 CD_NUM 样本的值超过电流检测阈值后，ADS131M04 立即向 MCU 发出提醒，然后退出电流检测模式，而不是在电流检测模式下继续运行，直到获得 CD_LEN 的样本数为止。因此，与第一次触发电流检测模式相比，本示例中第二次触发电流检测模式时，在电流检测模式下花费的时间更短。

TIDA-010036 ADS131M04 电流检测示例图 2-8 ADS131M04 电流检测示例
