2.3.1.3.2 电流测量模拟前端

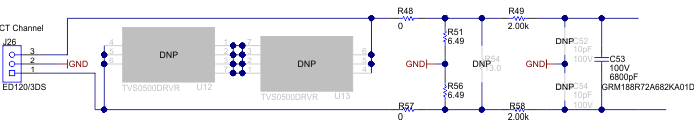

用于电流输入的模拟前端不同于用于电压输入的模拟前端。图 2-5 显示了用于 CT 电流通道的模拟前端，其中 CT 的正极和负极引线连接到接头 J26 的引脚 3 和 1。

TIDA-010036 CT 电流输入的模拟前端图 2-5 CT 电流输入的模拟前端

电流模拟前端包括电磁干扰滤波器磁珠占用区（R48 和 R57）、电流互感器的负载电阻（R51 和 R56），以及用作抗混叠滤波器的 RC 低通滤波器（R49、R58、C52、C53 和 C54）。此外，电路板上还预留了 U12 和 U13 封装位置，如有需要，可在此处安装 TVS0500 以提供额外的浪涌防护。

如图 2-5 所示，电阻 R51 和 R56 是负载电阻且彼此串联。为获得出色 THD 性能，在将公共点连接到 GND 的情况下，使用两个相同的串联负载电阻，而不是使用一个负载电阻。此分载电阻配置可确保馈入 ADC 正负端子的波形相位差为 180 度，从而为此 ADC 提供出色的 THD 结果。总负载电阻是根据使用的电流范围和 CT 的匝数比规格来选择的（此设计使用匝数比为 2000 的 CT）。此设计的负载电阻总值为 12.98Ω。

方程式 2 显示了如何针对给定最大电流、CT 匝数比和负载电阻值计算馈入电流 ADC 通道的差分电压范围。

方程式 2. TIDA-010036

根据 100A 最大电流、CT 匝数比为 2000 以及 12.98Ω 的负载电阻，在此设计中，当应用电表的最大电流额定值 (100A) 时，电流 ADC 输入信号的最大电压摆幅为 ±918mV (649mVRMS)。对于用于电流通道的所选 PGA 增益 1，此 ±918mV 最大输入电压完全在器件的 ±1.2V 输入范围内。

图 2-6 显示了用于分流器电流通道的模拟前端，其中分流器正极和负极引线连接到接头 J25 的引脚 1 和 3。分流器的接地连接到 J25 接头的引脚 2。

TIDA-010036 分流电流输入的模拟前端图 2-6 分流电流输入的模拟前端

图 2-6 中的电路与 CT 通道所示的电路类似，只是由于使用了分流器而不是 CT，现在移除了 R51 和 R56 负载电阻器。由于负载电阻器已移除，请勿将 CT 连接到此通道，否则可能会产生过高输出电压，从而损坏电表。此外，请注意，从一个转换器通道到另一个转换器通道时，ADS131M04 器件上的 AINxP 和 AINxN 引脚顺序会切换。例如，AIN1N 为引脚 5，AIN1P 为引脚 6，而 AIN2P 为引脚 7，AIN2N 为引脚 8。正是由于接线顺序被调换，J26 上 CT 的正负输出终端与 J25 上分流器的正负输出端顺序互换。

方程式 2 展示了如何针对给定最大电流和分流器值计算馈入电流 ADC 通道的差分电压范围。

方程式 3. TIDA-010036

对于分流电流传感器，分流器阻值根据精度与分流器功率损耗之间的权衡来选择。如果分流器值减小，则通过分流器耗散的功率会较少；但是，分流器值减小意味着分流器的输出电压会较小，这会导致电流较低时的精度较差，即使使用较高的 PGA 增益来提升分流器输出也是如此。在本设计中，测试分别使用了 100µΩ 和 200µΩ 的分流器。

根据 VADC,shunt 范围，通过查看 表 2-1 中的满标量程表选择合适的 PGA 增益，找到 VADC,shunt 所在的两个增益。在这两个增益中，选择较低的增益作为分流器通道的 PGA 增益设置。该增益值可在高电流下不发生饱和的情况下，实现 ADC 范围的最大化。以此过程为例，假设使用 100A 最大 RMS 电流和 200µΩ 分流器。根据这些值，VADC,shunt 在 ±28.3mV 之间变化。该电压范围位于增益为 32 时的最大电压 ±37.5 mV 与 PGA 增益为 64 时的 ±18.75 mV 之间，因此分流器通道的 PGA 增益设置为 32。

表 2-1 满量程范围
增益设置FSR
1±1.2V
2±600mV
4±300mV
8±150mV
16±75mV
32±37.5mV
64±18.75mV
128±9.375mV
