3.1.2 软件

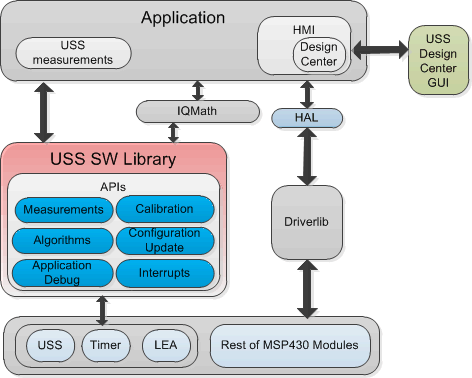

图 4-3 显示了本参考设计中实现的软件架构。采用模块化与可移植方式来实现软件。主要元件包括 MSP430 驱动程序库 (DriverLib)、超声波传感流量计量库 (USS SW LIB)、应用和超声波传感设计中心 GUI。

GUID-E464F87D-F063-4DF8-A21D-C7C39A2B6717-low.gif图 4-3 软件架构

本参考设计仅包括使用 EVM430-FR6043 评估套件在 MSP430FR6043 MCU 上进行测试的示例。软件包中包括应用、超声波传感流量计量库（二进制格式）和对应 IAR 与 CCS 项目的源代码。以下各节讨论了主要软件元件。
