6.3.3 衰减模式

在 PWM 电流斩波期间，将启用 H 桥以驱动电流流过电机绕组，直至达到 PWM 电流斩波阈值。图 6-2 的项目 1 展示了这种情况。所示的电流方向在下方步进表中表示正电流流动。

一旦达到斩波电流阈值后，H 桥可在两种不同的状态下运行：快速衰减或慢速衰减。

在快速衰减模式下，一旦达到 PWM 斩波电流电平，H 桥便会进行状态逆转，使绕组电流反向流动。如果启用同步整流（SRn 引脚逻辑为低），此时对侧的 FET 开启；当绕组电流接近零时，禁用该电桥，以防止出现反向流动的电流。如果 SRn 为高电平，则通过体二极管或通过外部肖特基二极管再循环电流。图 6-2 的项目 2 中展示了快速衰减模式。

在慢速衰减模式下，通过启用该电桥的两个低侧 FET 来实现绕组电流的再循环。图 6-2 的项目 3 展示了这种情况。

如果 SRN 为高电平，则仅通过体二极管或通过外部肖特基二极管再循环电流。在这种情况下，始终使用快速衰减。

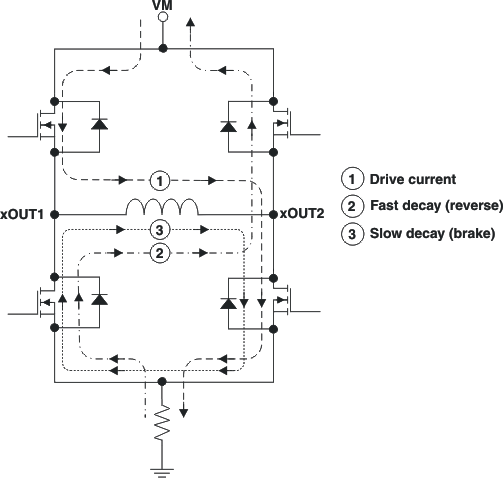

DRV8818 衰减模式图 6-2 衰减模式

DRV8818 还支持混合衰减模式。混合衰减模式开始时为快速衰减，但过一段时间会切换到慢速衰减模式，持续固定的关断时间。

快速和混合衰减模式仅在通过绕组的电流减小时才有效；如果电流在增加，则始终使用慢速衰减。

使用哪种衰减模式由 DECAY 引脚上的电压选择。如果电压大于 0.6 × VCC，则始终使用慢速衰减模式。如果 DECAY 小于 0.21 × VCC，则当通过绕组的电流减小时，该器件将以快速衰减模式运行。如果电压介于这些电平之间，则启用混合衰减模式。

在混合衰减模式下，DECAY 引脚上的电压设置切换到慢速衰减模式的周期点。该时间可通过以下公式近似计算：

方程式 4. tFDμs=RkΩ×CnF×ln0.6×VCCVVDECAYV

混合衰减模式仅在通过绕组的电流减小时使用，而在电流增大时使用慢速衰减。

消隐、固定关断时间和混合衰减模式的运行如 图 6-3 所示。

DRV8818 PWM图 6-3 PWM
