3.6.1 EVM 配置和设置

图 1-1 展示了 EVM 配置设置，其中使用 I2C 来配置和控制器件。

图 3-7 显示了不使用 I2C 的 EVM 配置设置。

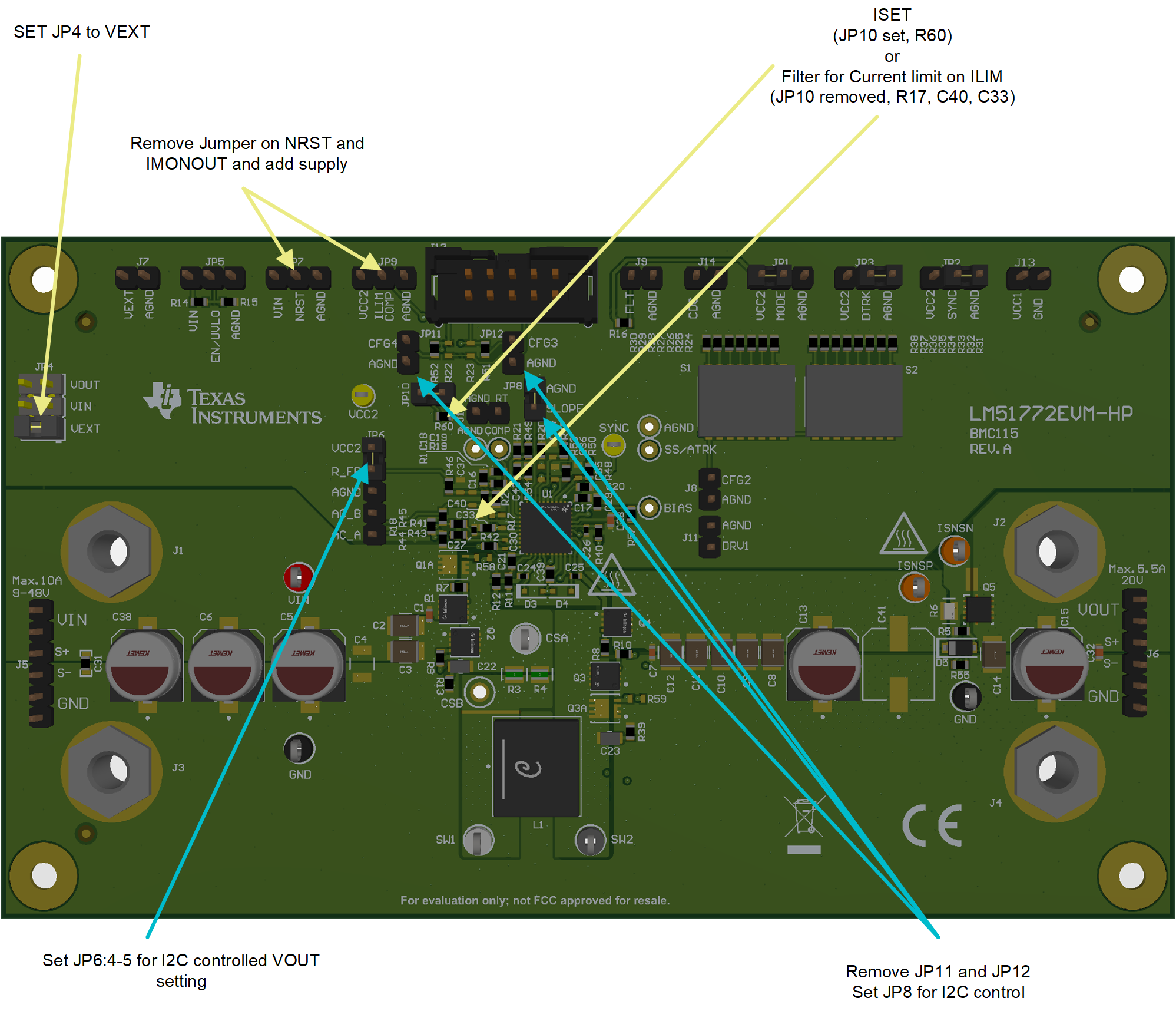

用于使用 I2C 的备用操作的 EVM 设置和控制元件图 3-6 用于使用 I2C 的备用操作的 EVM 设置和控制元件

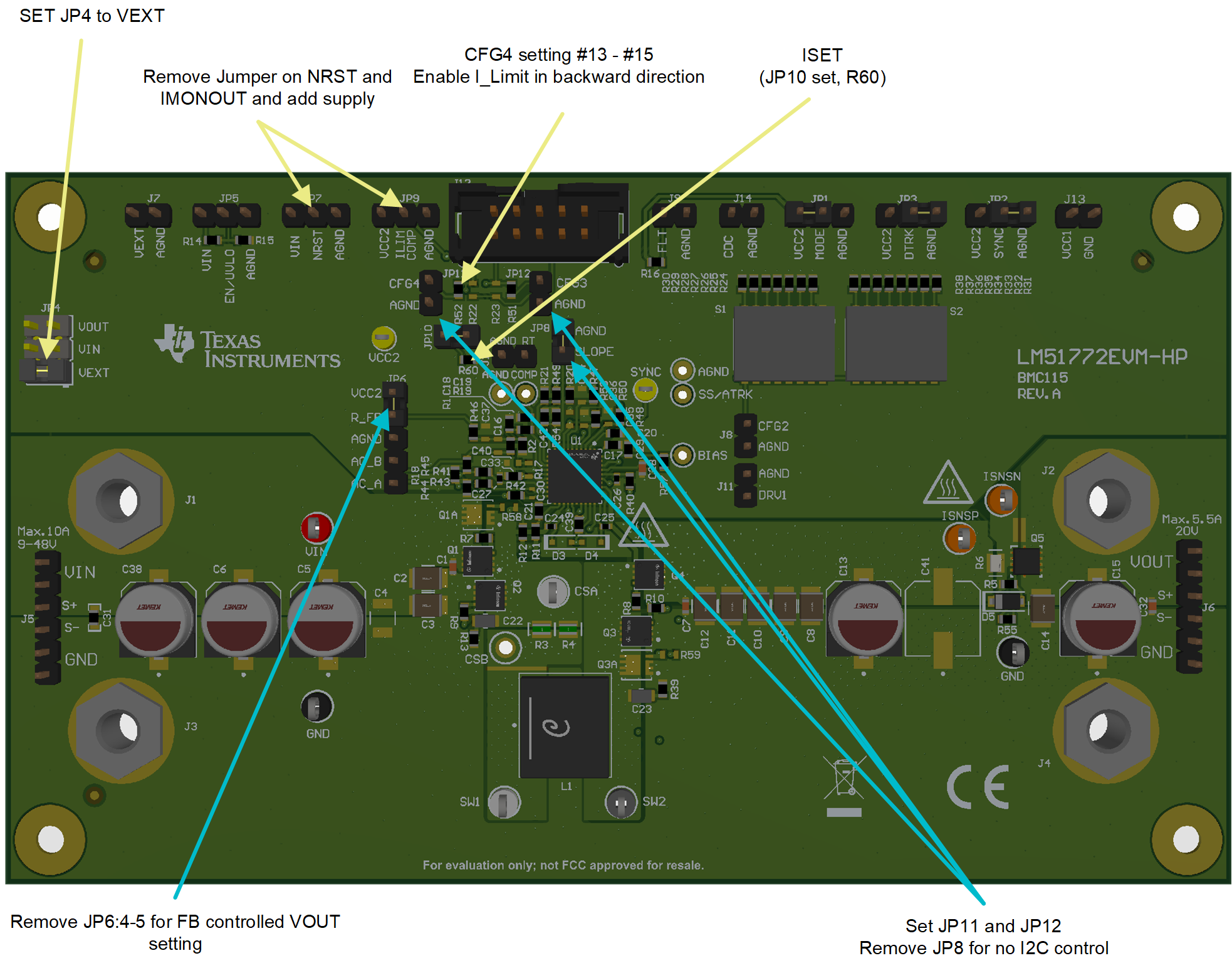

用于不使用 I2C 的备用操作的 EVM 设置和控制元件图 3-7 用于不使用 I2C 的备用操作的 EVM 设置和控制元件
注：

LM51772EVM-HP 具有分流器，用于测量输出侧的平均电流，而对于备用配置，该分流器通常放置在输入侧，为储能元件实现恒定充电电流。
