5.1 硬件设置

以下测量使用了简化的硬件设置。以下列表显示了设置。

  • BIAS 电源来自外部电源（电压为 7V）
  • nRST 连接到 BIAS
  • UVLO 连接到 BIAS
  • 存储电容： 47mF/40V (KEMET ALS30A473KE040)
  • 应用负载 (VSystem) = 0.5A (CC)
  • VSupply = 12V
  • 通过 GUI 进行的设置
    • VOUT = 11.5V
    • 通过 DAC 将电流限制设置为 1A（寄存器中的十进制值= 10），负方向
    • VDET 禁用
  • LM51772EVM-HP 在输出侧组装了平均电流检测电阻。这样可在输出侧实现恒定电流控制。对于该应用，最好向储能电容器提供恒定充电电流，平均电流检测电阻必须位于电路板的输入侧。EVM 已针对性地进行了修改。有关电路板修改，请参阅 图 5-1 和 图 5-2。
EVM 修改图 5-1 EVM 修改

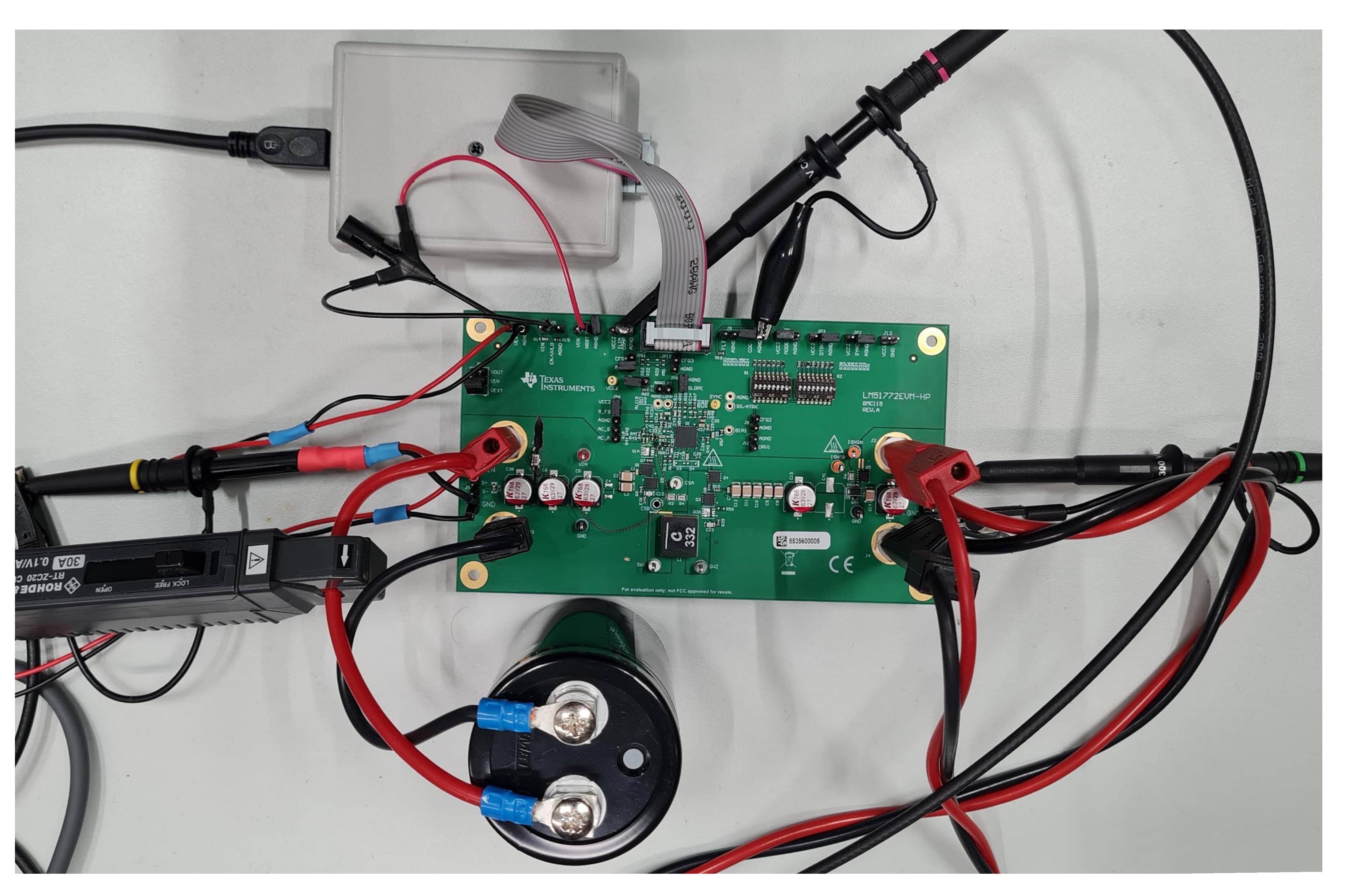

硬件设置图 5-2 硬件设置
