4.3 非反相输入校准

将应用电路转换为校准模式

第二种情况用于高阻抗节点，这是运算放大器的非反相输入端子，例如高阻抗传感器应用。

高阻抗非反相输入端子应用电路图 4-5 高阻抗非反相输入端子应用电路

如图所示，断开传感器并将电路转换为带有增益缓冲放大器的反馈环路。将反相输入接地短路。

非反相输入端子校准配置图 4-6 非反相输入端子校准配置

在非反相输入和 Vcal 之间放入一个积分电容器。这样电路即处于校准模式。

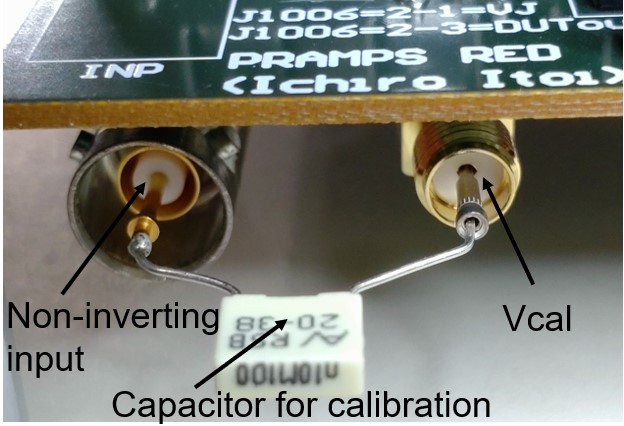

使用库仑计进行非反相输入端子校准图 4-7 使用库仑计进行非反相输入端子校准
