5 基准测试和性能数据

我们已经运行了应用程序基准测试来测量在启用各种 OptiFlash 元件的情况下通过外部闪存执行时的 XIP 性能。


基准测试

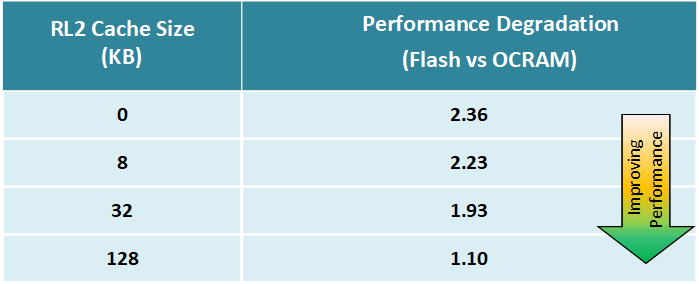

图 5-1 基准测试

用于对 XIP 性能进行基准测试的应用程序是一个指令密集型应用程序，可模拟 AUTOSAR 高速缓存未命中率。高速缓存未命中数值已通过实际网络应用程序进行校准（大约 300-400 万条指令未命中/秒）。通过测量从外部闪存与片上 SRAM (OCSRAM) 执行应用程序的处理时间，已经获得了性能下降数值。如图 5-1 所示，启用 RL2 闪存高速缓存后，随着高速缓存大小的增加，XIP 性能有显著改善（比采用 128KB 高速缓存的 OCSRAM 提高最多 1.1 倍）。

请注意，这只是一个案例研究示例。实际应用可能根据实际流量模式具有不同程度的性能改进。
