2.3 测试结果

比较原始 ADC12QJ1600-Q1 EVM 与具有和不具有 TPS62913 扩频电路的改进电路板的性能表和图表如下所示。

表 2-1 信噪比 (SNR) 比较表
频率 (MHz) 原 QJ EVM (dBFS) TPS62913（不带 SS）(dBFS) TPS62913（带有 SS）(dBFS)
97 57.473 57.35 57.4
397 57.171 57.14 57.08
597 56.814 56.66 56.7
797 56.501 56.36 56.4
997 55.967 55.98 55.977
1497 54.765 55.02 55.01
GUID-20211028-SS0I-MXML-DK1P-RK8PWCPLQVBP-low.png图 2-5 信噪比 (SNR) 比较图
表 2-2 无杂散动态范围 (SFDR) 比较表
频率 (Hz) 原 QJ EVM (dBFS) TPS62913（不带 SS）(dBFS) TPS62913（带有 SS）(dBFS)
97 67.92 67.41 67.28
397 70.799 70.91 69.95
597 64.663 65.57 65.6
797 65.847 65.42 65.51
997 64.302 64.14 64.2
1497 63.485 63.46 63.4
GUID-20211028-SS0I-WQXX-NCTR-TDM4JJLRNN3T-low.png图 2-6 无杂散动态范围比较图
GUID-20211028-SS0I-3GQR-49CJ-LHWXPC7280K1-low.png图 2-7 噪声频谱密度比较图

下图图 2-8 显示了使用采用 SMPS 和 LDO 的原始电源设计时和使用 TPS62913 开关电源并采用和不采用扩频技术时，在 347MHz 模拟输入信号频率下可避免 PSMR。

GUID-20211028-SS0I-MCCQ-SNLJ-CPLT8PTWJ6JX-low.png图 2-8 原始设计和 TPS62913 的 PSMR 比较

此外，在载波周围和直流处未发现对开关电源杂散进行调制，如图 2-9 所示。

GUID-20211028-SS0I-7MB5-PQRN-5JW0L2L1DXVP-low.png图 2-9 原始设计和 TPS62913 在直流处的 PSMR 比较
表 2-3 功耗模式比较
配置 输入电流 输入功率
采用 SMPS + LDO 的原始电源配置 486 mA 5.832W
仅 TPS62913 电源-更新 327 mA 3.924W
输入电流和功耗节省-更新 159 mA 1.908W

图 2-10 至图 2-12 为性能比较表获取数据时电源运行的热图像。

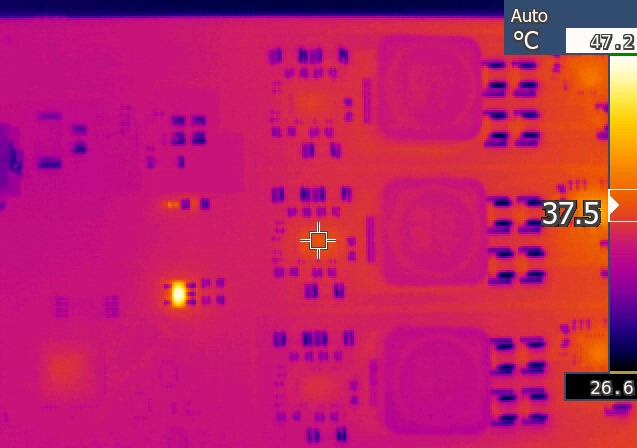

注： 原始电路板直流/直流最高温度为 37.5°C
图 2-10 原始开关转换器
注： 原始电路板 LDO 最高温度为 41.4°C
图 2-11 原始 LDO
GUID-20210929-SS0I-J2NV-KZ6W-JZKHGRXNQKB7-low.jpg图 2-12 TPS62913 开关转换器
注： TPS62913 最高温度为 36.8°C
