3.2.2.2 平面内磁场

图 3-20 显示了平面内放置情况。我们并未使用两个单独的器件来检测正交，而是使用一个与磁体共面的 2D 传感器。

GUID-ED4408D2-4209-4005-AF1A-F6263E0EA0E7-low.png图 3-20 平面内传感器.

这时磁场的径向分量具有大致相同的幅度，因为它位于磁体下方并且空气间隙很小。我们发现，当传感器与磁体表面之间的间距为 3.25mm 时，两个相关分量之间的峰值幅度非常相似，并且没有 z 分量。

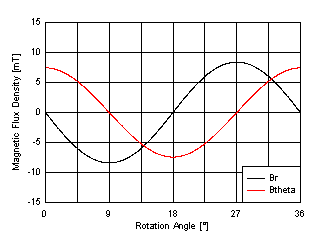

GUID-20210108-CA0I-D6QS-LSCM-ZRCKTRNHJ34D-low.gif图 3-21 平面内磁场分量
采用这种对齐方式时，与磁体的距离可以更远。不过，很多系统可能在机械层面上禁止使用该方法。如简介中所示，由于幅度不匹配和灵敏度误差，预计会产生约 1.35° 的误差。磁体越是靠近传感器，此误差就越小。
