2 2D 霍尔效应的锁存响应

首先应考虑 2D 锁存相对于输入磁通密度的输出响应。

TMAG5110 和 TMAG5111 各集成了两个锁存器，其结果更新通过 OUT1 和 OUT2 输出。因此，这两个输出均具有锁存功能。图 2-1 显示了这两个输出分别对不同磁极的响应。TMAG5111 输出并未直接连接到两个集成锁存器。另外还增加了额外的计算来输出速度和方向。

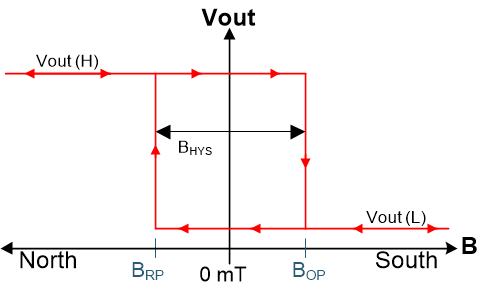

GUID-20210112-CA0I-LFBG-4TZB-QQSJCQRSTLRB-low.gif图 2-1 锁存器功能

图 2-2 显示了 TMAG5110 和 TMAG5111 对正弦场的响应。正弦曲线表示所观察到由旋转磁体产生的磁场。

TMAG5110 响应显示了这两个输出对此信号的响应为：在磁场超过 BOP 后变为低电平；同样，仅当磁场分量以相反方向跨过 BRP 时，这两个输出才均会变为高电平。

TMAG5111 响应显示了这两个信号如何用于产生与输出相同的速度和方向。

GUID-20210111-CA0I-XB5J-7RVF-W2BTDMHTVL9P-low.gif图 2-2 输出行为
