3.1.2 磁体强度

受到放置位置以及所需分辨率的限制，可能需要采用磁性更强的磁体材料。按照类似的方式，我们可以比较键合陶瓷型磁体与 N35 和 SmCo18 型磁体的结果。放置位置同样是磁体外边缘的下方，只有磁体材料类型不同。请注意，在磁极数量相同的情况下，钕磁体提供的峰值幅度远大于模塑陶瓷磁体。

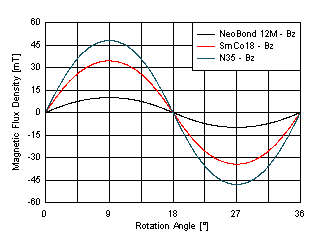

GUID-20210108-CA0I-GKKT-VLT9-0J8TQ2TKNCFK-low.gif图 3-5 磁体材料的变化
进一步引申来说，这意味着，使用的磁体材料越强，传感器就可以从越远的距离检测正交，因为磁通密度会随着距离增加而减小。
