3.2.2.3 平面外磁场

平面外放置可以说是通过机械方式进行配置的最简单方式。另外，所有三个方向上都存在可测量的磁场分量。这为跟踪磁场旋转提供了充分的灵活性。

GUID-63B3ECB2-A8A3-4846-B614-0CD0AA4A4E7E-low.png图 3-22 平面外传感器

这里存在一个严重问题。各个分量的峰值幅度相互之间存在显著差异，因此将产生明显的误差。如果我们考虑最为匹配的分量 Z 和 θ，则预计最差情况下的误差约为 1.83°。传感器位置距离磁体越远，磁场越弱，该误差也就越大。

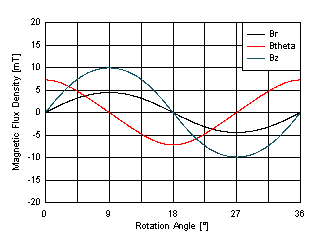

GUID-20210108-CA0I-JT7P-J7M6-T0CPQFQLNKZX-low.gif图 3-23 平面外磁场分量
当传感器位于平面外时，磁体选择还存在一个额外的选项。虽然并不常见，但还是可以获取涉及轴向极化或 z 轴方向的多极环形磁体。

为了进行比较，我们来观察一下使用此类磁体时峰值幅度发生的变化。本例中采用相同材料和尺寸的磁体，但极化方向现在是从磁体表面朝外。对于平面外对齐的传感器，此类极化支持更大的空气间隙和更多磁极。不过，当该器件与磁体位于同一平面时，此类磁体无法产生足够的输入。这类磁体通常作为定制磁体进行制造，并且市面上很少见。

GUID-20210108-CA0I-JZT1-VJXD-6SDGQXQMPT3J-low.gif图 3-24 表面极化磁体
