7.2 看门狗应答错误

如果控制器出现以下任一情况，则会导致看门狗故障周期的出现：未在超时前答复问题，未按时序或未在特定窗口内答复消息，或者给出错误答案。出现故障周期时，错误计数器计数递增。一旦错误计数器超出配置阈值，器件将触发看门狗事件。TCAN1046 可配置为提供用于电源使能线 (INH) 的脉冲，以复位本地节点和控制器并设置看门狗中断，或者配置为仅设置看门狗中断，并允许通过其他方式恢复系统。控制器任何响应中的错误答案都会导致周期故障，并且错误计数器计数递增。出现此类事件，可能意味着控制器无法对外部信号做出正确响应，因此必须对其进行复位。

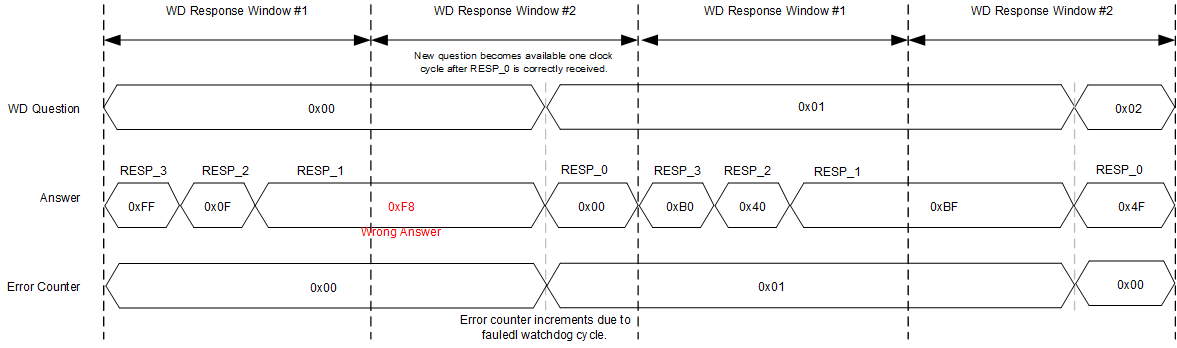

图 7-3 错误响应导致出现故障周期的示例
