2.1 通用输入输出 (GPIO)

所有微处理器都具有用于与外设进行通信的通用输入输出 (GPIO) 端口。然而，内核和外设芯片可能在不同的电压电平下工作，这就是系统需要电平转换器的原因。如果所需的信号没有转入微处理器的工作电压，就会影响通信的可靠性。SN74AXC1T45 可作为 I/O 电路的一部分来实现，尤其是在单通道信号（例如控制输入）中。SN74AXC1T45 为电压转换 I/O 引脚提供了解决方案，例如以下引脚：

  • 使能
  • 重启
  • 时钟缓冲
  • 电源正常状态
  • 错误标志
  • 复位
  • 存储器错误
  • 处理器过热
  • 如图 2-1 所示的 LED 驱动

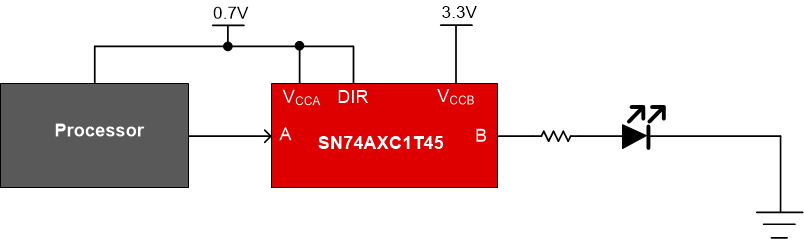

GUID-A5C22ABE-E04D-410E-B087-B22FA24C022A-low.gif图 2-1 使用 SN74AXC1T45 进行 GPIO 转换来实现 LED 驱动
