2.3.1 使用 UART 进行电压转换

若要在不同电压电平下运行的两个器件之间使用 UART，需要一个电压转换器。根据系统配置，可使用 SN74AXC1T45 或 SN74AXC4T245 电压转换器。

图 2-5 使用 SN74AXC1T45 进行两线制 UART 电压转换

对于简单的两线制接口，可在每条数据线路上实施两个 SN74AXC1T45 来实现电压转换。这种配置需要将一个器件上的方向引脚拉至 VCCA 高电平以实现 A 到 B 的转换，而将另一个器件的 DIR 引脚拉至接地端以实现 B 到 A 的转换，如图 2-5 所示。

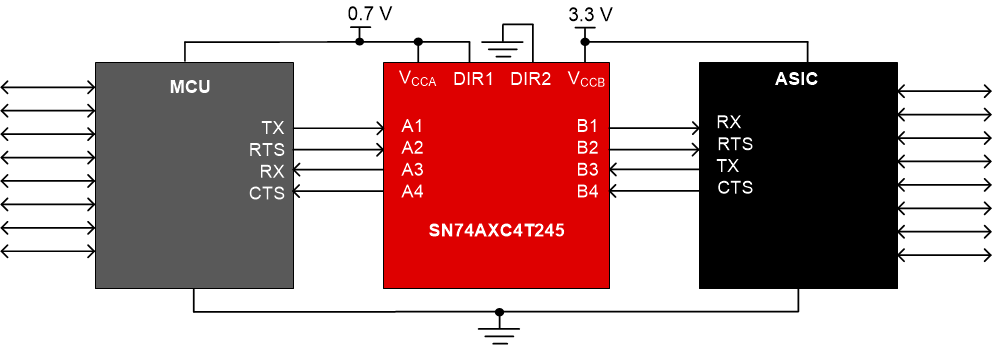

对于四线制接口，可在使用 SN74AXC4T245 时将 DIR1 引脚拉至 VCCA，而将另一个 DIR2 引脚拉至接地端。这样可确保两个通道从 A 转换为 B，两个通道将 B 转换为 A。如图 2-6 所示，TX 和 CTS 线路应该在一个方向上通信，而 RX 和 RTS 应该在相反的方向上通信。

GUID-E19A4961-7CF1-48B6-87EC-C0746F9810CF-low.gif图 2-6 使用 SN74AXC4T245 进行四线制 UART 电压转换

另一种常见的 UART 配置是运行两个独立的 UART。若要在此配置中实现转换，可使用 SN74AXC4T245。相关设置与四线制 UART 相同，两个方向引脚都被拉到 VCCA。在此配置中，两条 TX 线路将在同一方向上运行，与两条 RX 线路的方向相反，如图 2-7 所示。

GUID-C9DD7490-7E36-44B5-9C22-C3F331081BA1-low.gif图 2-7 使用 SN74AXC4T245 进行两个两线制 UART 接口的电压转换
