2.3.2 UART 应用

几乎每个处理器上都有 UART 硬件。由于用途广泛且实施简单，UART 在每个市场部门采用的系统中都能找到。它是处理器到处理器通信以及微控制器和外设之间通信的常用技术。在汽车高级驾驶辅助系统 (ADAS) 应用中，如环视系统电子控制单元 (ECU) 或 ADAS 域控制器，数字处理块内使用 UART 来支持应用处理器与汽车微控制器 (MCU) 之间的通信，如图 2-8 所示。

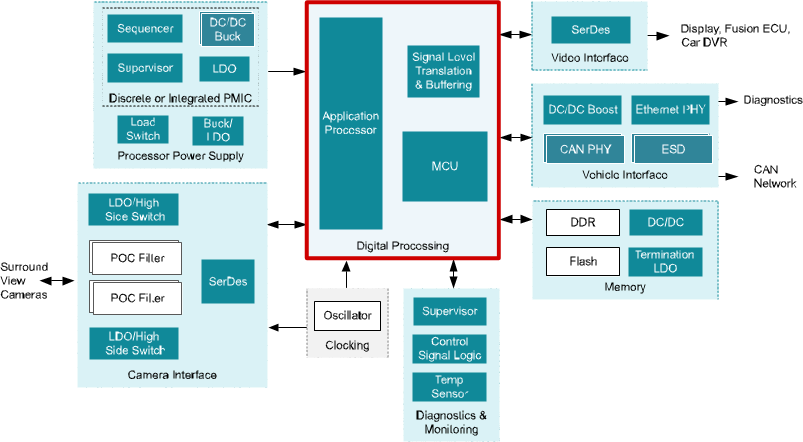

GUID-609381F6-A8AB-43DB-86D1-634DC5C31301-low.gif图 2-8 ADAS 环视系统 ECU 中的 UART

远程无线电单元 (RRU) 中的 RS-232 通信端口用于控制系统中的风扇和空调，同时还提供一个调试控制台接口。如图 2-9 所示，为确保 RS-232 收发器接收到正确的逻辑电平，可在处理器和收发器之间使用电压转换器，例如 AXC 系列器件。

GUID-D152F1F2-45C7-4F82-8528-EE1900BE6FAF-low.gif图 2-9 远程无线电单元中的 UART
