返回路径

一个电路必须始终是一个闭环系统。使用直流电时,直流信号返回电流采用电阻最低的路径。

GUID-00E4868A-A253-4A6B-A7F3-AD90FB0C7885-low.png图 10-3 返回路径

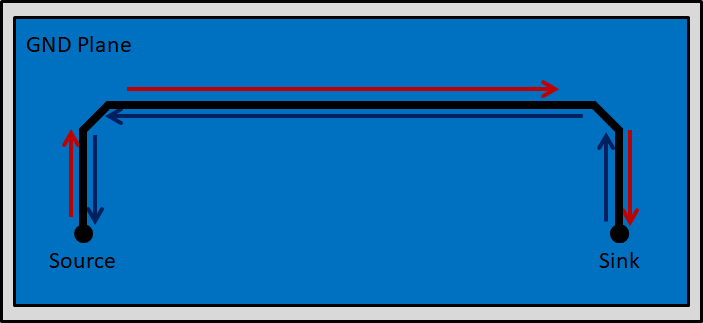

在较高频率下,返回电流沿最低阻抗路径流动。图 10-4这个最低阻抗路径通常是与信号相邻的参考平面;请参阅。为此,最好在信号层的上面或下面一层布置接地层或电源平面。这个返回路径有助于减小阻抗变化和减少 EMI 问题。

红色箭头代表信号路径,而蓝色箭头代表返回路径。
图 10-4 高频返回路径
