11.8 增大过孔反焊盘的直径

增大过孔反焊盘的直径可减少过孔的电容效应和整体插入损耗。使用于高速信号传输的过孔反焊盘的直径尽可能大（30mil 的直径具有显著优势，且实施起来并不困难）。在包括布线层和平面层在内的所有层上，必须留有可通过这个反焊盘识别的铜间隙。连接到过孔套管的布线包含此区域唯一允许使用的铜；不允许使用非功能或未连接的过孔焊盘。图 11-9有关过孔反焊盘直径的示例，请参阅。

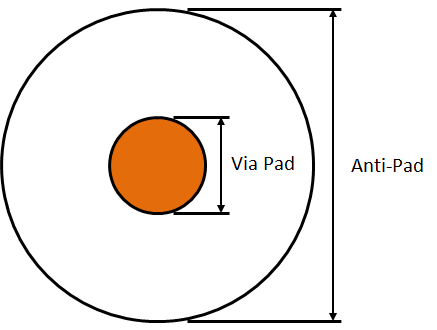

GUID-B29FDA3A-1694-403A-833D-418C77AF1928-low.png图 11-9 过孔反焊盘
