6 将目标端示例项目移植到其他 MSP430FR 器件

本节列出了将目标端示例项目移植到其他 MSP430FR 器件的步骤示例。在 IAR 中使用 MSP430FR2355，并使用 UART 单映像模式。举例而言：

  1. 选择 FR2433_UART_Single 目标演示项目作为模板。这些演示项目位于“MSP430FRBoot_<version>\Target_IAR\MSP430FR2433_TARGET\FR2433_UART_Single”。
  2. 将此项目和名为“FR2433_Linker_files”的链接器文件夹复制到另一个文件夹，如Figure 14 所示。对于 MSP430fr2xx4xx 系列器件，请选择 MSP430FR2433 目标演示项目作为模板。对于 MSP430FR5xx6xx 系列器件，请选择 MSP430FR5969 目标演示项目作为模板。
    3. MSP430FR_copy_files.jpgFigure 14. 将 UART 单个项目和链接器文件夹复制到其他文件夹
  3. 将工作区名称从“MSP430FR2433_UART_Single”更改为“MSP430FR2355_UART_Single”（基于您的器件）。
      MSP430FR_change_filename.jpgFigure 15. 更改工作区名称
    1. 该工作区包括以下三个项目：
      1. “App1_UART_Single”使用按钮从应用程序跳转到引导代码。
      2. “App2_UART_Single”使用 UART 接收跳转命令，然后从应用程序跳转到引导代码。
        1. 根据您的应用程序需求选择一种解决方案。
      3. “Boot_UART_Single”是引导加载程序代码。
        4. MSP430FR_workspace_projects.jpgFigure 16. 工作区中的项目

        NOTE

        不同的应用程序案例可能使用不同的外设，例如 PGIO 或 UART。
  4. 打开工作区。
  5. 选择引导项目“Boot_UART_Single”。
  6. 在整个项目中搜索“//Need to change”以查找需要修改的文件，如下所示。
    7. need_to_change.pngFigure 17. 在引导项目中查找结果
  7. 打开需要更改的文件。
  8. 根据您的应用程序，在每个文件中搜索“//Simple change”，以查找需要修改的区域。Figure 18 显示了使用“main.c”进行的搜索。您需要根据应用程序更改寄存器和 GPIO。（有关如何进行更改的更多详细信息，可以比较 MSP430FR2433、MSP430FR5969 和 MSP430FR5994 之间的项目差异）
    9. simple_change.pngFigure 18. 查找简单更改的结果以更改 GPIO
  9. 在“App1_UART_Single”或“App2_UART_Single”项目中使用相同的方法进行修改。
  10. 打开文件夹“Utilities\linkerGen”。
  11. 阅读文件“Readme.txt”以了解如何生成链接器文件以及如何基于您的器件生成链接器文件。
    12. MSP430FR_generate_linker_files.jpgFigure 19. 成功生成链接器文件
  12. 删除 MSP430FR2433 的链接器文件，并将新生成的链接器文件复制到名为“FR2433 链接器文件”的文件夹中
    13. MSP430FR_move_linker_files_to_linker_folder.jpgFigure 20. 将链接器文件移到链接器文件夹
  13. 打开引导项目“Boot_UART_Single”选项。
  14. 将器件更改为 MSP430fr2355（基于您的设备）。
  15. 将“__MSP430FR2433__”的定义更改为“__MSP430FR2355__”。
  16. 更改新建链接器文件名。
  17. 对应用程序的项目执行步骤 14 至 16。
    18. MSP430FR_configure_project_option.jpgFigure 21. 配置目标选项
  18. 生成应用程序项目以生成 .txt 文件。
  19. 使用文件夹“Utilities\430txt_converter”中的工具将 .txt 文件转换为 .c 文件。这将使映像文件易于主机项目使用。

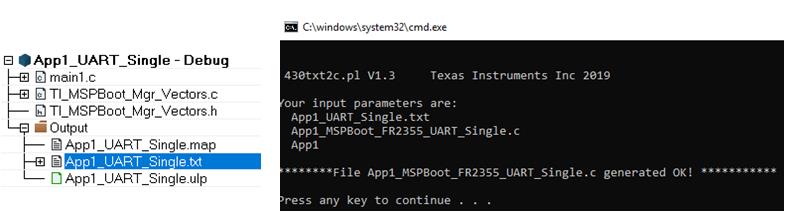

    20. MSP430FR_generate_txt_and_convert_to_c.jpgFigure 22. 生成 .txt 文件并将其转换为 .c 文件
  20. 将转换器生成的 .c 文件复制到主机项目文件夹“MSP430FR2433_Host\TargetApps”中
  21. 打开名为“UART_Single”的主机项目，然后打开“Main_uart.c”以更改您在步骤 20 中使用的 .c 文件名，如Figure 23 所示。
    22. updated_host_project.pngFigure 23. 更改主机中的映像名称
