4.1 LaunchPad™ 开发套件硬件

该软件包在其 LaunchPad™开发套件上分别提供了 MSP430FR5969、MSP430FR5994 和 MSP430FR2433 的示例（分别为 MSP-EXP430FR5969、MSPEXP430FR5994 和 MSP-EXP430FR2433）（参见Figure 8）。

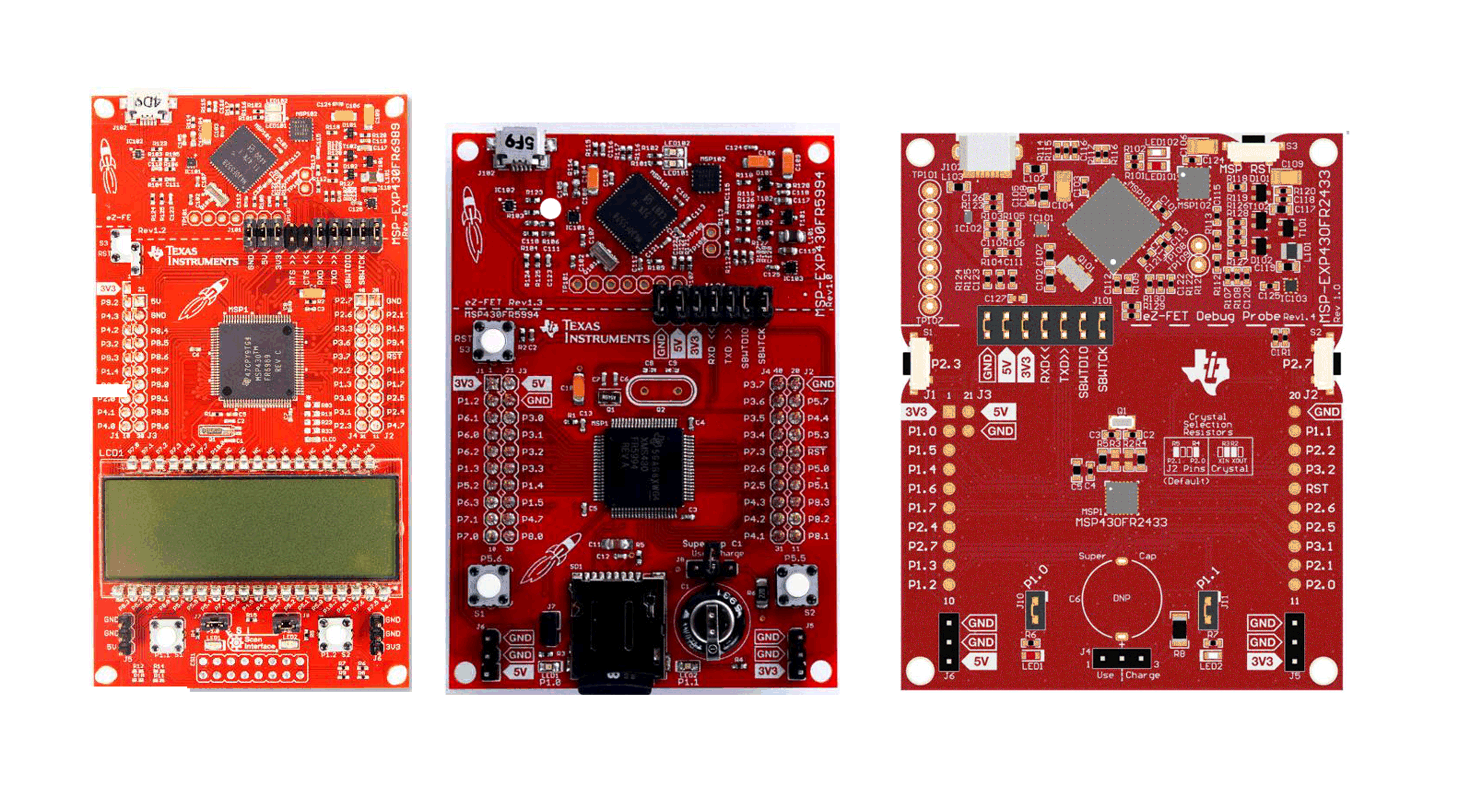

LaunchPad_Hardware.pngFigure 8. MSP-EXP430FR5969、MSP-EXP430FR5994 和 MSP-EXP430FR2433

引导加载程序和演示 应用程序 在 LaunchPad 开发套件的所有变体中使用相同的 LED（LED1 和 LED2）和按钮（S1 和 S2）表示法。对于每种电路板衍生品，与这些 I/O 外设相对应的引脚分配都不同。为便于使用，示例的设计都旨在使主机和目标 LaunchPad 开发套件应为相同的派生品，尽管可以根据需要针对不同的配置进行修改。
