4.2 CC110x 硬件

可通过两个硬件选项将 CC110x 通信用于 MSP430FRBoot 示例。第一个选项是 CC1101EMK868-915 和 BOOST-CCEMADAPTER 的组合，但是最简单的解决方案是使用 430BOOST-CC110L。Figure 9 显示了这两个选项。

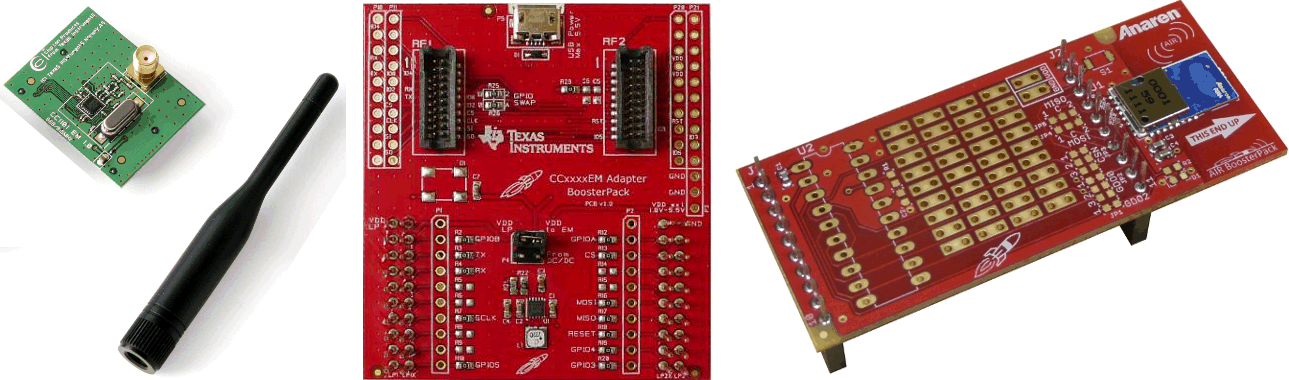

CC110x_Hardware.pngFigure 9. CC1101EMK868-915、BOOST-CCEMADAPTER 和 430BOOST-CC110L

每个选项都需要两个单元，一个表示主机器件，另一个表示目标。两种解决方案在所有 LaunchPad 开发套件中都兼容，并采用直接连接方式，因此不需要其他硬件即可运行所提供的示例。有关 LaunchPad 开发套件生态系统以及 BoosterPack 插件模块的更多信息，请访问 TI LaunchPad 工具页面。
