应用曲线

图 9-5显示了一种多脉冲基准测试电路,其使用 L1 作为电感器负载,并产生一组控制脉冲以评估驱动器和 SiC MOSFET 在不同负载条件下的开关瞬态。测试条件为:VDC-Link = 600V、VCC = 5V、VDD = 15V、VSS = –4V、fSW = 500kHz、RON = 5.1Ω、ROFF = 1.0Ω。图 9-6 显示了大约 20A 电流时的导通和关断波形

通道 1(黄色):低侧 MOSFET 上的栅极源电压信号。

通道 2(蓝色):高侧 MOSFET 上的栅极源电压信号。

通道 3(粉色):低侧 MOSFET 上的漏极源电压信号。

通道 4(绿色):低侧 MOSFET 上的漏极源电流信号。

图 9-6 中,高功率和低功率晶体管上的栅极驱动信号具有 100ns 死区时间,并且两种信号均使用 ≥ 500MHz 带宽探针进行测量。

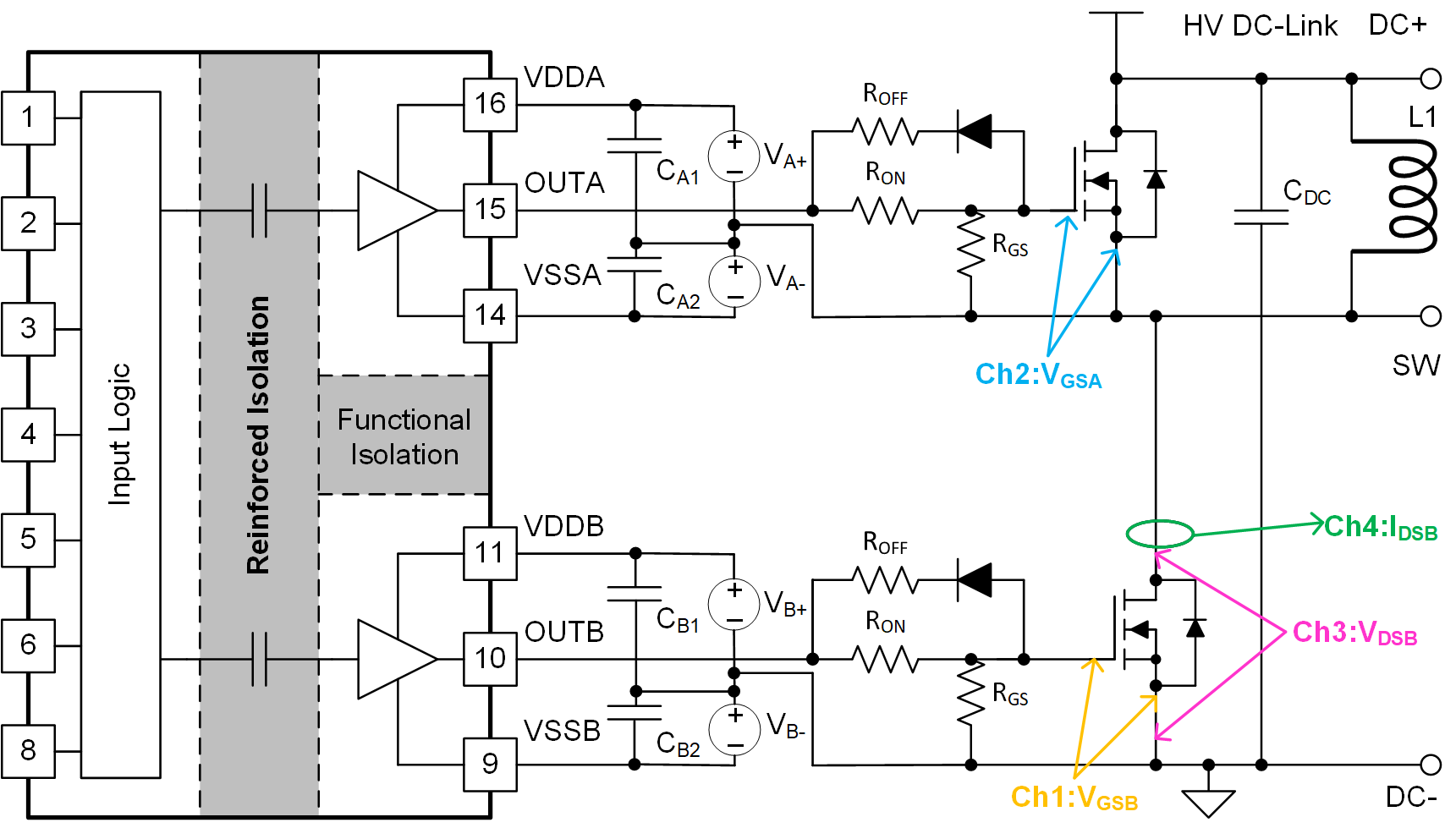

GUID-7AA27267-5F77-4756-B112-626DF2B12A0A-low.png图 9-5 具有 SiC MOSFET 开关的基准测试电路

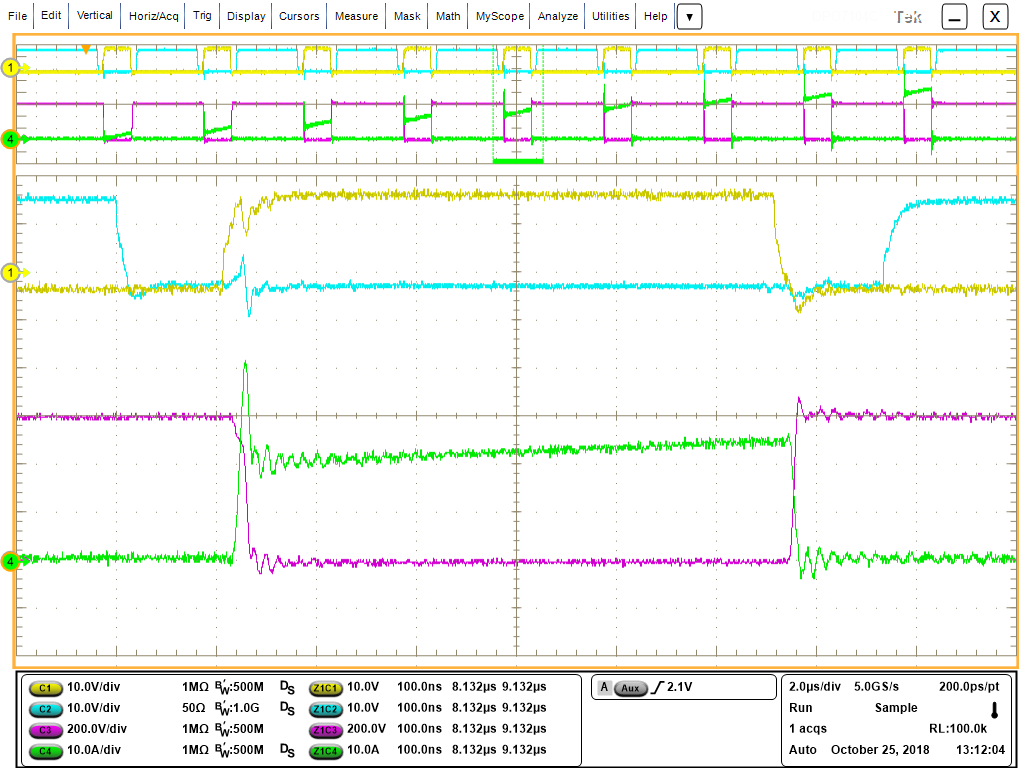

GUID-DE02C788-BB05-416A-B66C-DEF410E0110F-low.png图 9-6 SiC MOSFET 开关波形
