3 说明

TPS62850x 是一系列引脚对引脚 1A、2A（持续）和 3A（峰值）易用型高效同步直流/直流降压转换器。这些器件基于峰值电流模式控制拓扑。低阻开关可支持高达 2A 的持续输出电流和 3A 的峰值电流。用户可通过外部方式在 1.8MHz 至 4MHz 范围内调节开关频率，亦可在该频率范围内将其同步至外部时钟。在 PWM 和 PFM 模式下，TPS62850x 会在轻负载时自动进入省电模式，从而在整个负载范围内保持高效率。TPS62850x 在 PWM 模式下提供 1% 的输出电压精度，这有助于设计具有高输出电压精度的电源，从而满足数字处理器和 FPGA 的严格电源电压要求。

TPS62850x 采用 8 引脚、1.60mm × 2.10mm SOT583 封装。

封装信息
器件型号 封装(1) 封装尺寸(2)
TPS62850x DRL（SOT583，8） 1.60mm × 2.10mm
(1) 有关更多信息，请参阅 节 12。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。
器件信息
器件型号(1) 输出电流 输出电压
TPS628501DRLR 1A 可调节
固定 1.8V
TPS628502DRLR 2A 可调节
TPS6285020ADRLR 固定 1.2V
TPS6285020MDRLR 固定 1.8V
TPS628503DRLR 3A 可调节
(1) 请参阅器件比较表。
TPS628501 TPS628502 TPS628503 简化版原理图简化版原理图

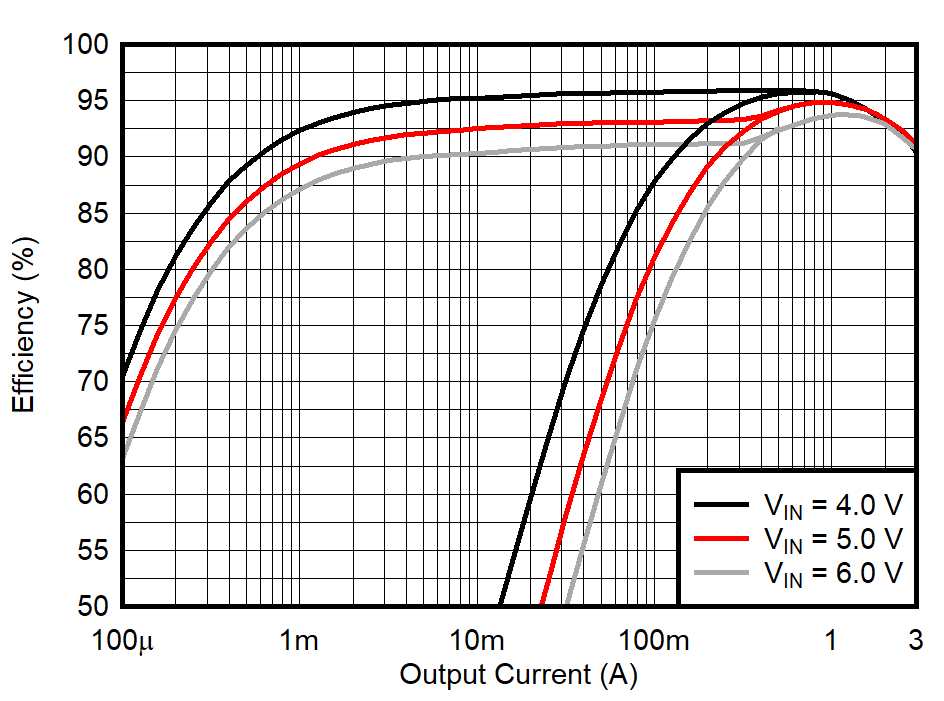

TPS628501 TPS628502 TPS628503 效率与 IOUT 间的关系，VOUT = 3.3V效率与 IOUT 间的关系，VOUT = 3.3V
