9.2.3 应用曲线

除非另有说明，否则所有绘图都是在器件设为 PWM 模式时的标称开关频率 2.25MHz 下绘制的。BOM 依据 表 7-1。

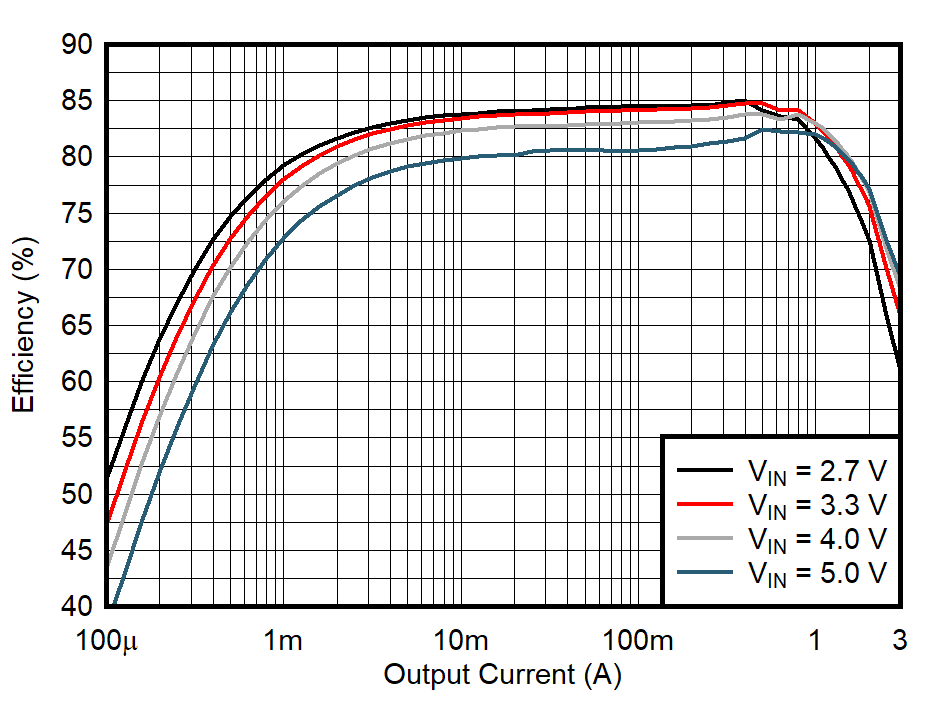

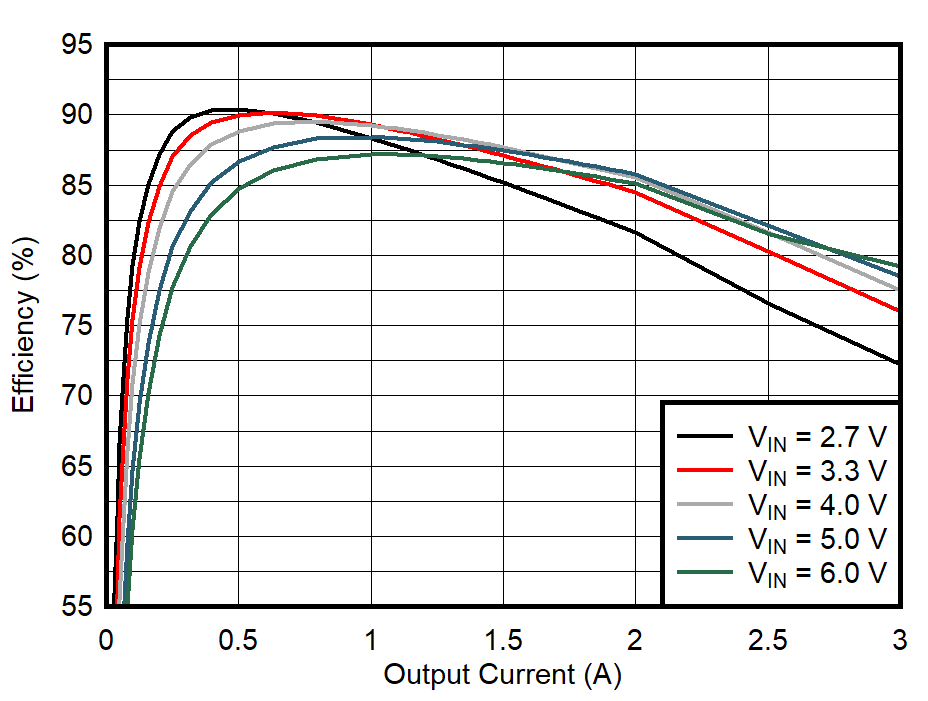

TPS628501 TPS628502 TPS628503 效率与输出电流间的关系
VOUT = 3.3V PFM TA = 25°C
图 9-2 效率与输出电流间的关系
TPS628501 TPS628502 TPS628503 效率与输出电流间的关系
VOUT = 1.8V PFM TA = 25°C
图 9-4 效率与输出电流间的关系
TPS628501 TPS628502 TPS628503 效率与输出电流间的关系
VOUT = 1.1V PFM TA = 25°C
图 9-6 效率与输出电流间的关系

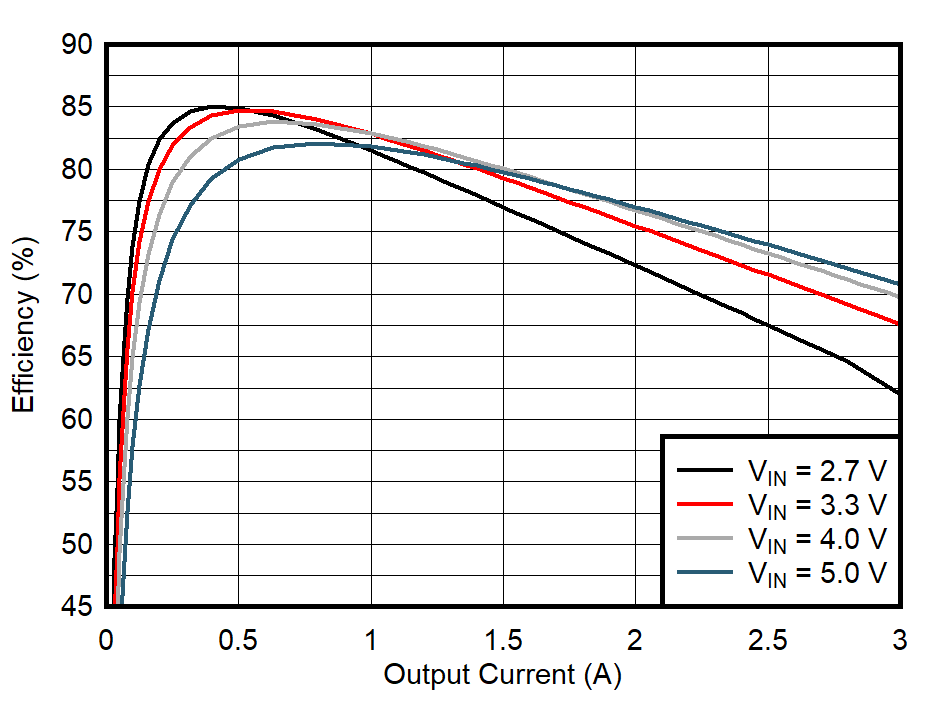

TPS628501 TPS628502 TPS628503 效率与输出电流间的关系
VOUT = 0.6V PFM TA = 25°C
图 9-8 效率与输出电流间的关系

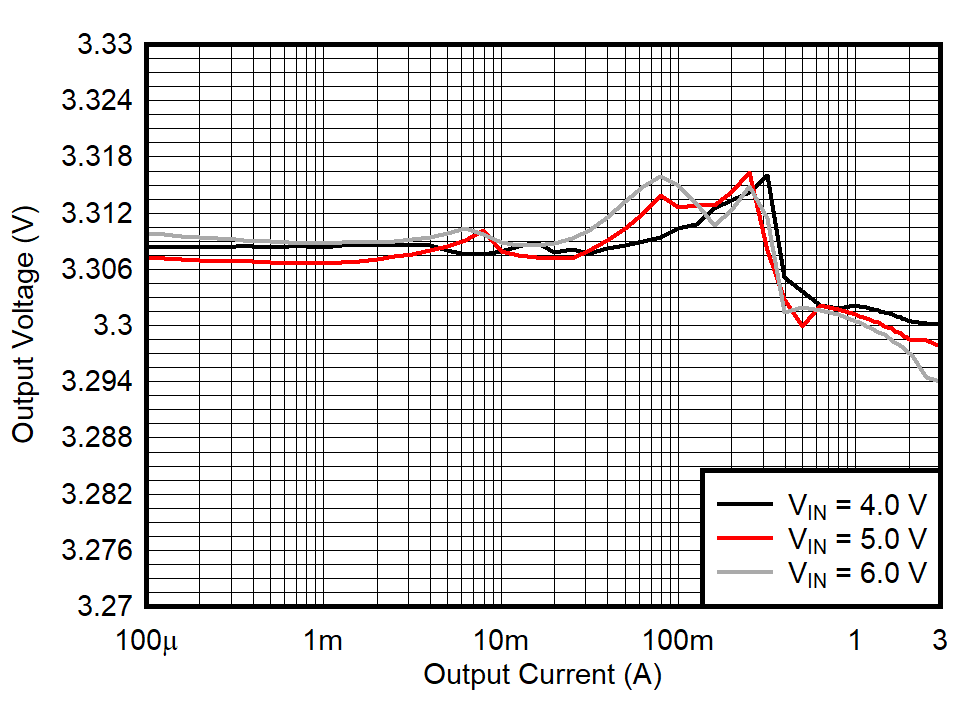

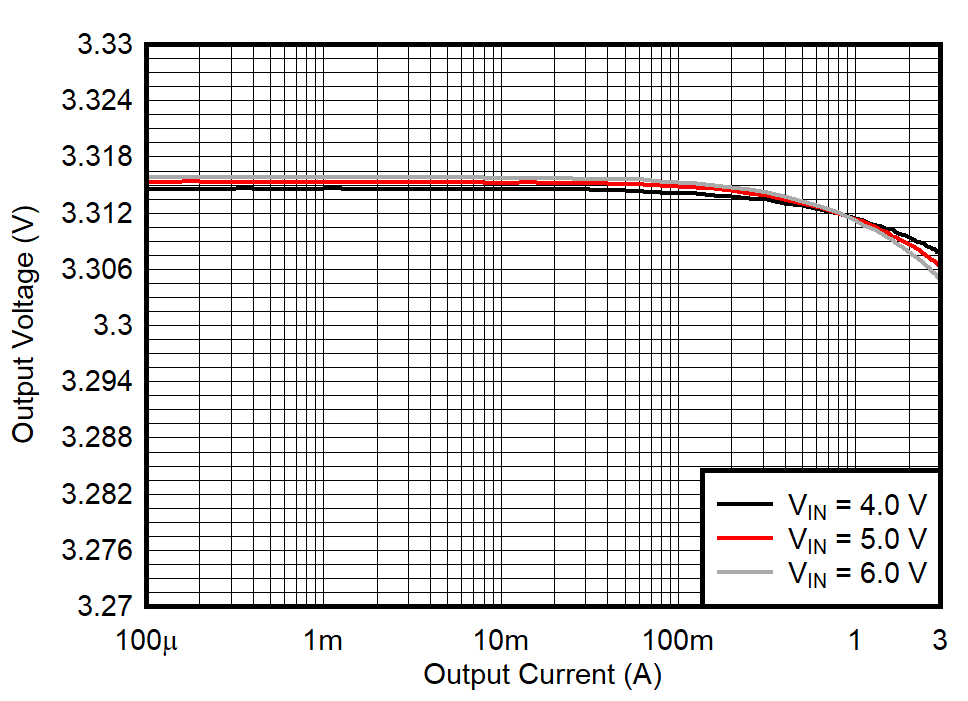

TPS628501 TPS628502 TPS628503 输出电压与输出电流间的关系
VOUT = 3.3V PFM TA = 25°C
图 9-10 输出电压与输出电流间的关系

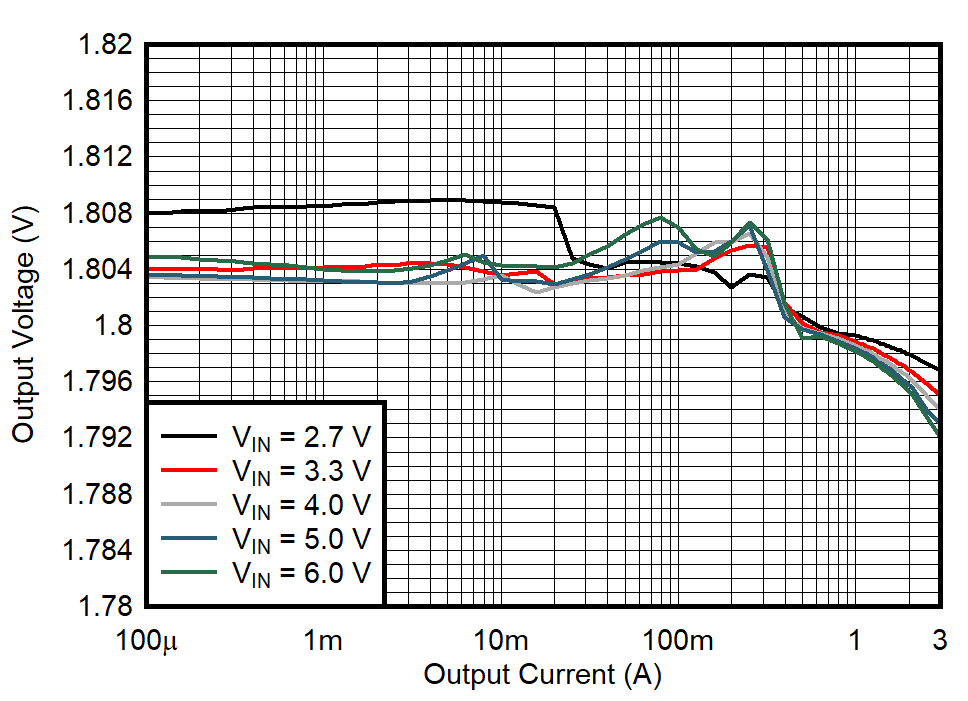

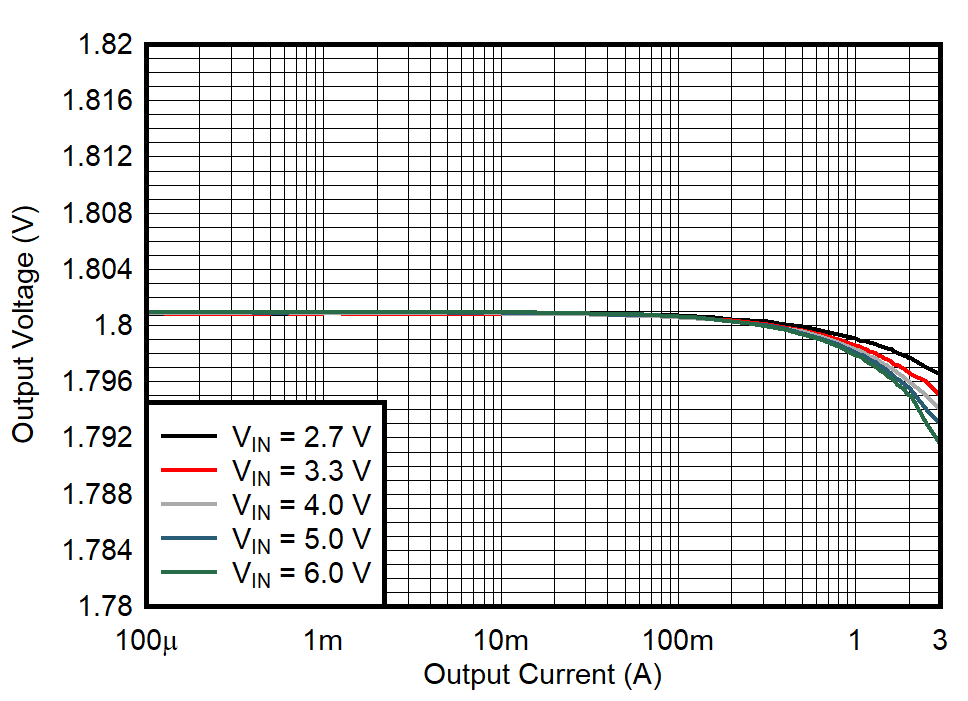

TPS628501 TPS628502 TPS628503 输出电压与输出电流间的关系
VOUT = 1.8V PFM TA = 25°C
图 9-12 输出电压与输出电流间的关系

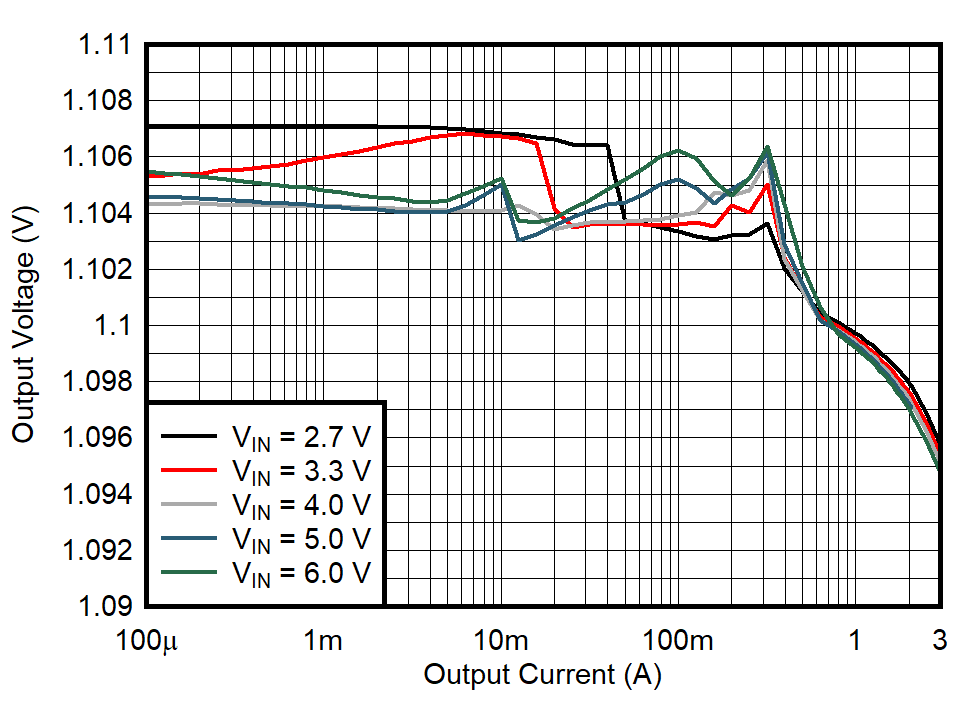

TPS628501 TPS628502 TPS628503 输出电压与输出电流间的关系
VOUT = 1.1V PFM TA = 25°C
图 9-14 输出电压与输出电流间的关系

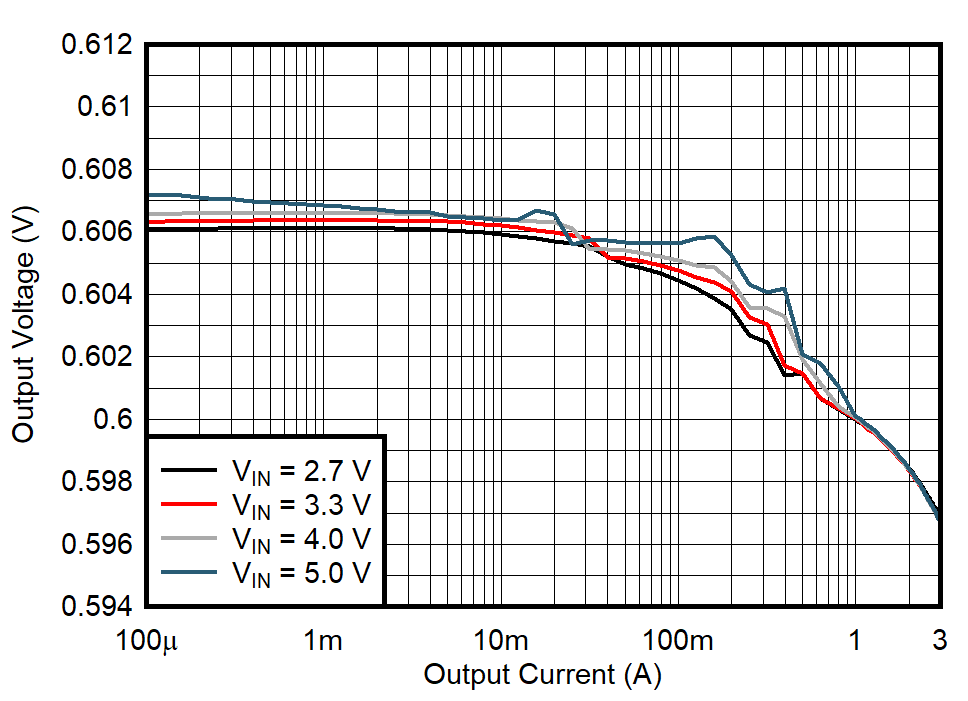

TPS628501 TPS628502 TPS628503 输出电压与输出电流间的关系
VOUT = 0.6V PFM TA = 25°C
图 9-16 输出电压与输出电流间的关系

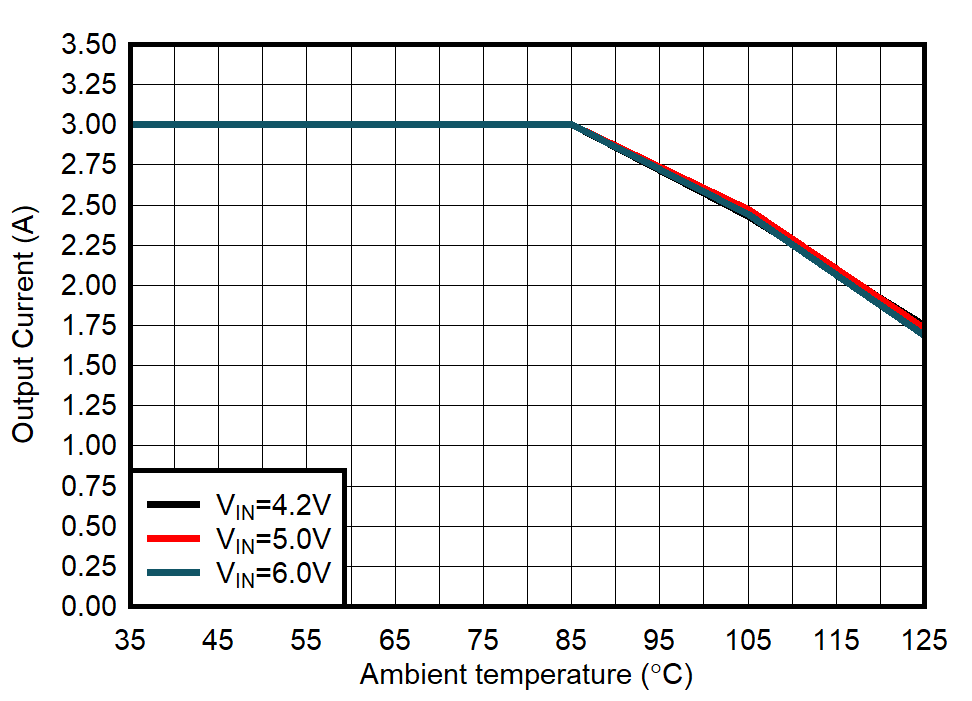

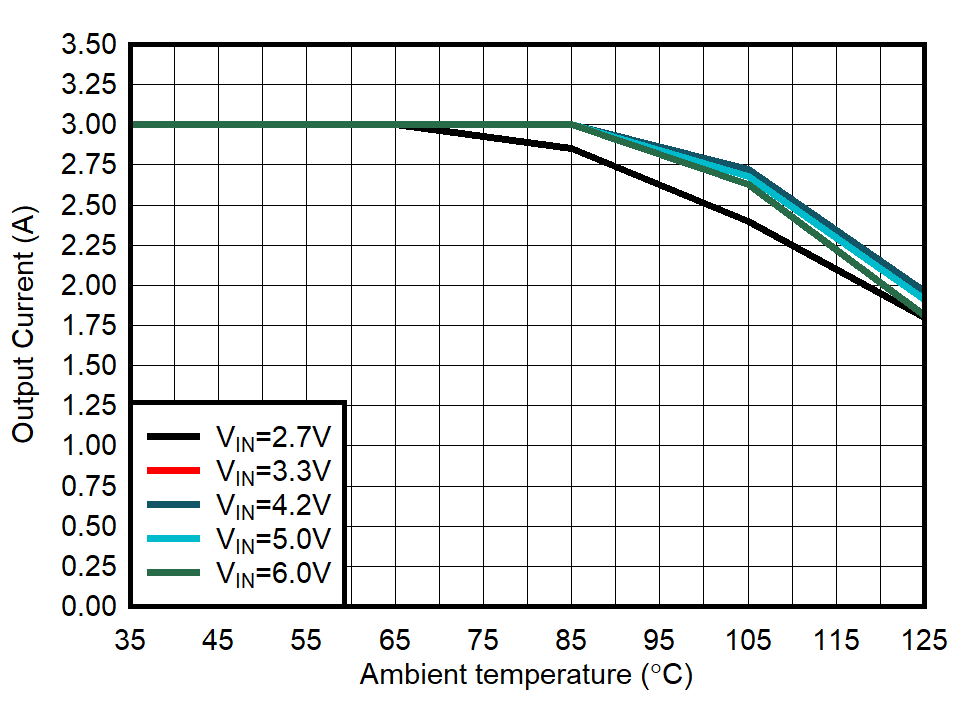

TPS628501 TPS628502 TPS628503 输出电流与环境温度间的关系
VOUT = 0.6V PWM θJA = 60°C/W
图 9-18 输出电流与环境温度间的关系

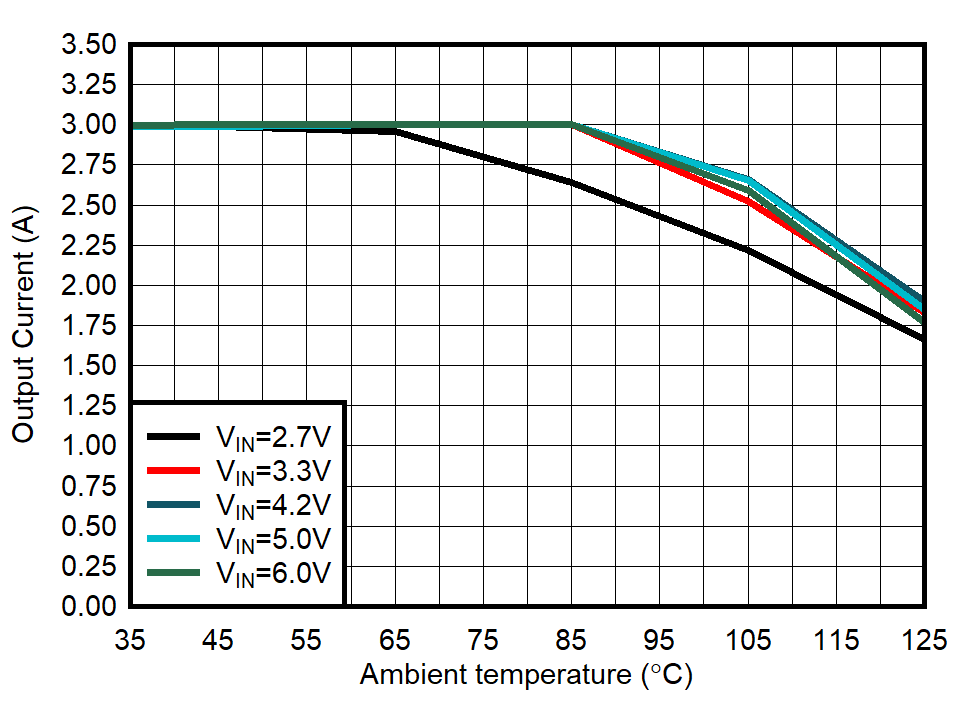

TPS628501 TPS628502 TPS628503 输出电流与环境温度间的关系
VOUT = 1.8V PWM θJA = 60°C/W
图 9-20 输出电流与环境温度间的关系

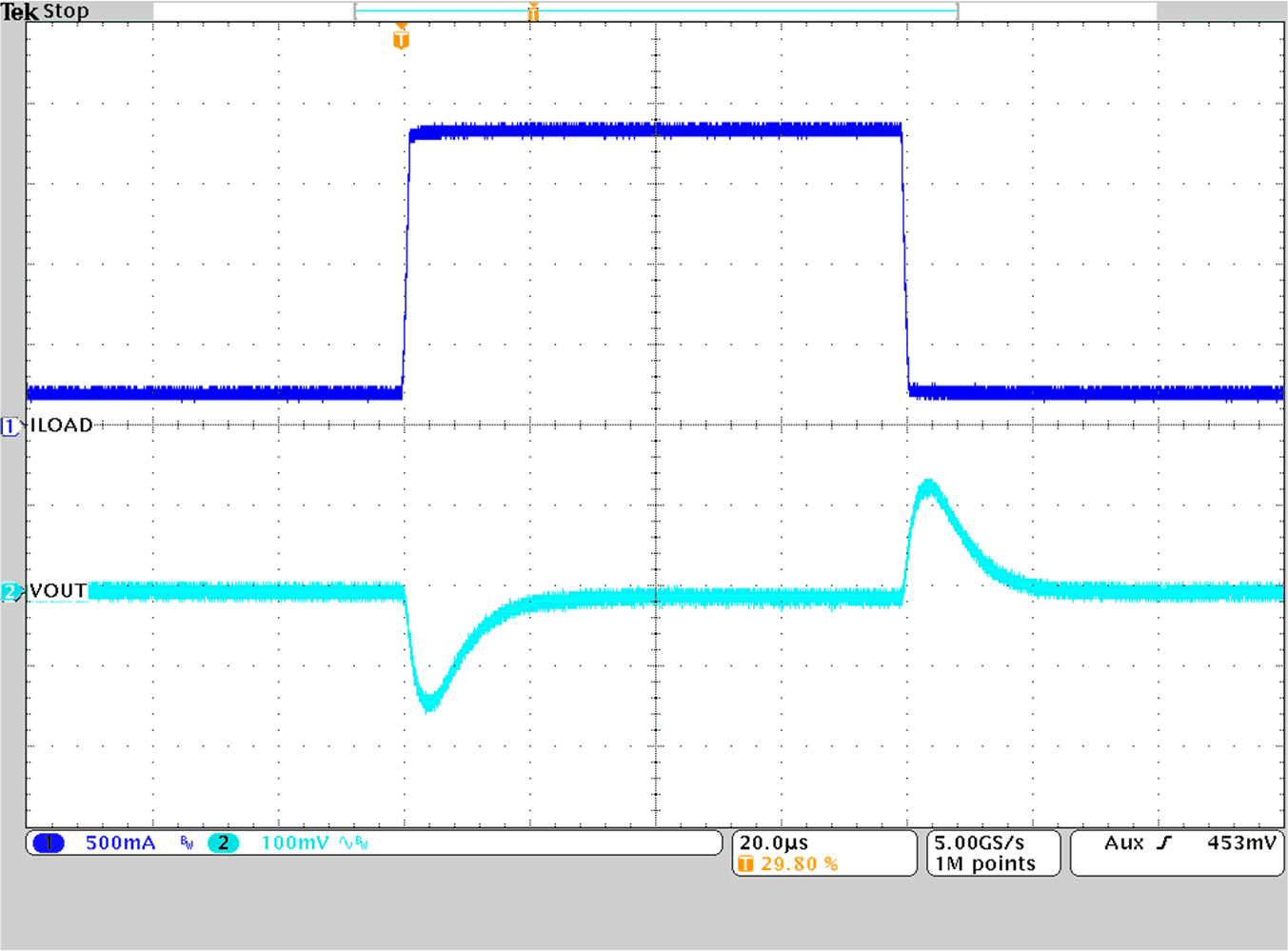

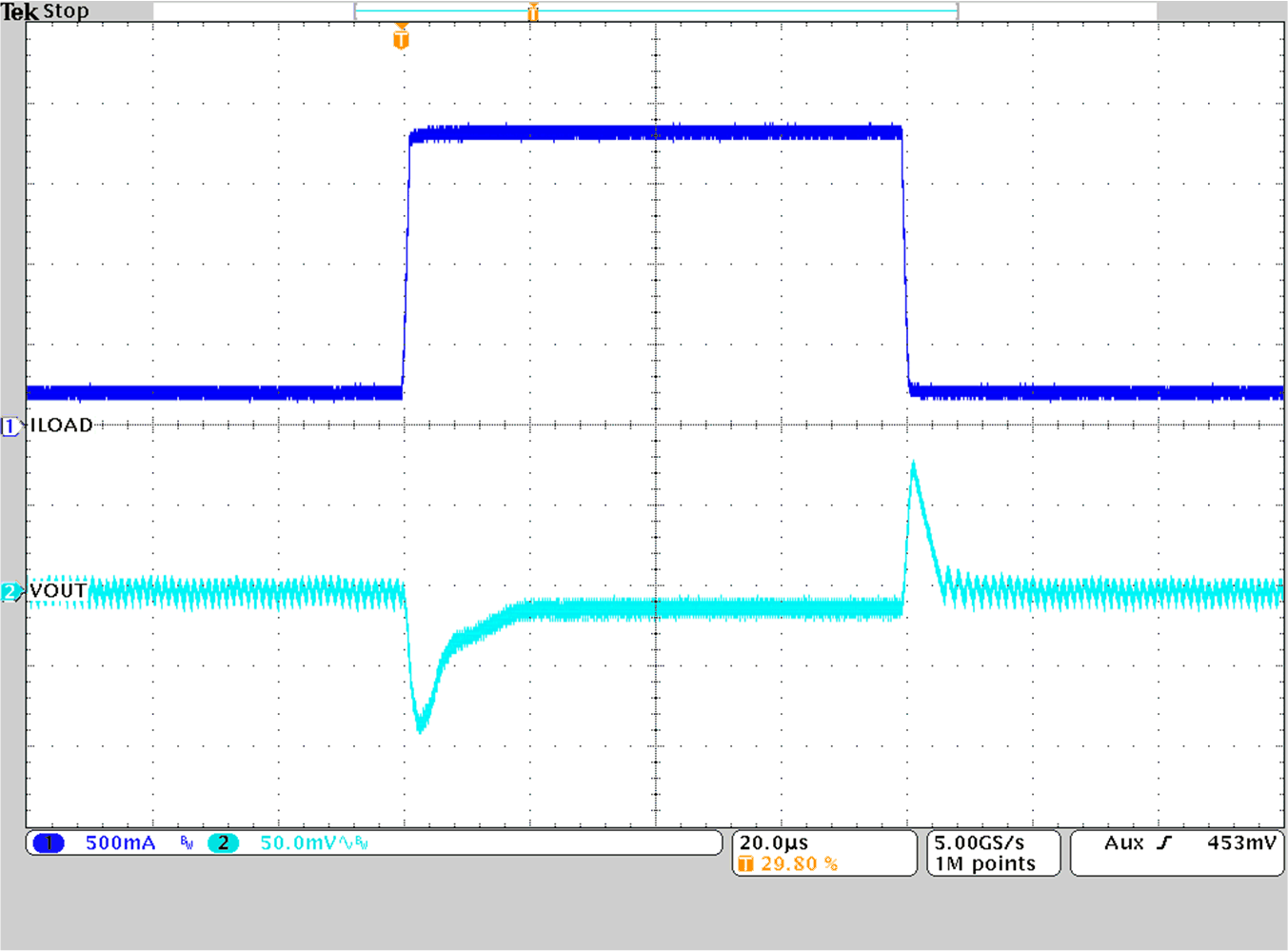

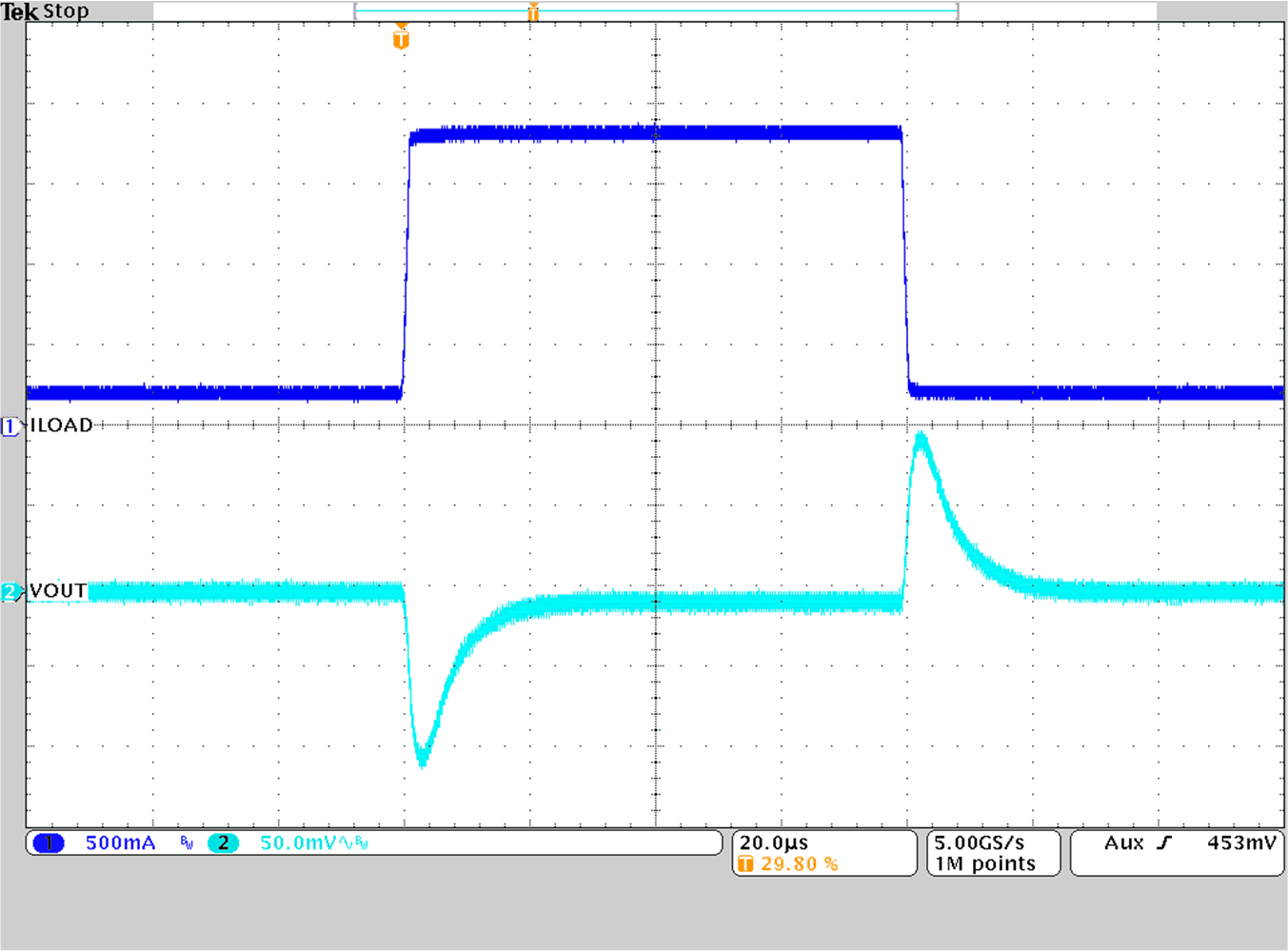

TPS628501 TPS628502 TPS628503 负载瞬态响应
VOUT = 3.3VPFMTA = 25°C
VIN = 5.0VIOUT = 0.2A 至 1.8A 至 0.2A
图 9-22 负载瞬态响应

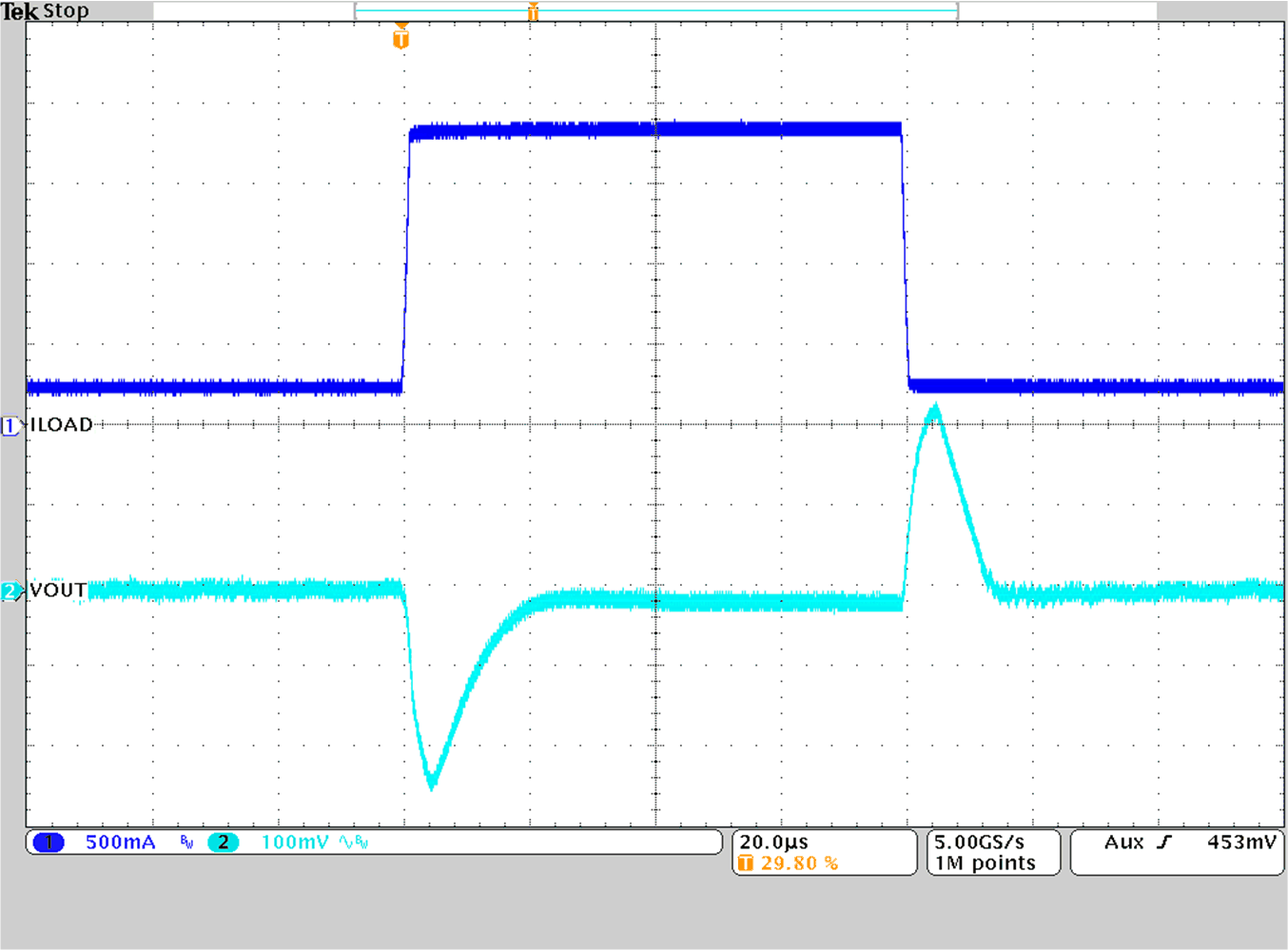

TPS628501 TPS628502 TPS628503 负载瞬态响应
VOUT = 1.8VPFMTA = 25°C
VIN = 5.0VIOUT = 0.2A 至 1.8A 至 0.2A
图 9-24 负载瞬态响应

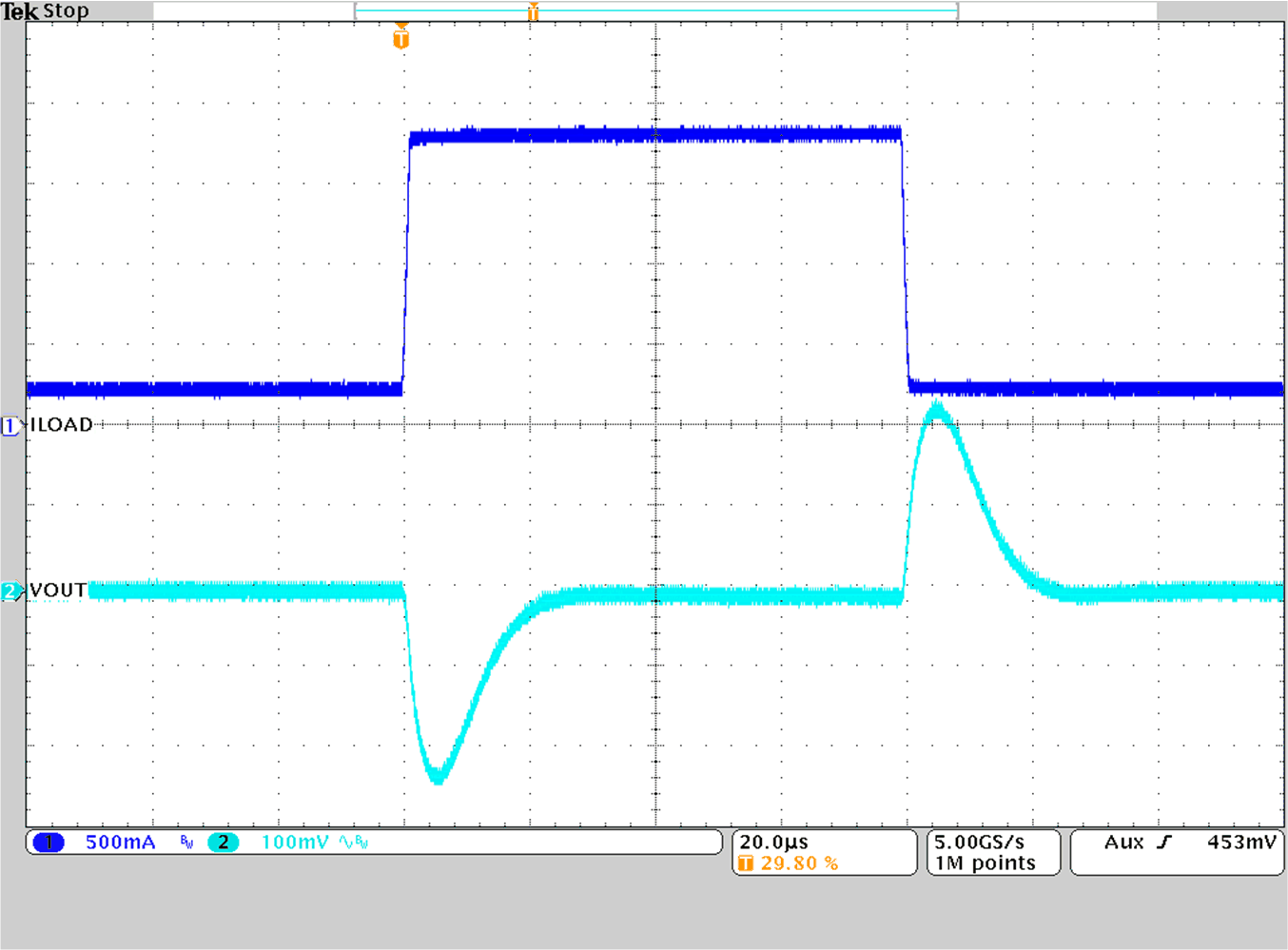

TPS628501 TPS628502 TPS628503 负载瞬态响应
VOUT = 1.2VPFMTA = 25°C
VIN = 5.0VIOUT = 0.2A 至 1.8A 至 0.2A
图 9-26 负载瞬态响应

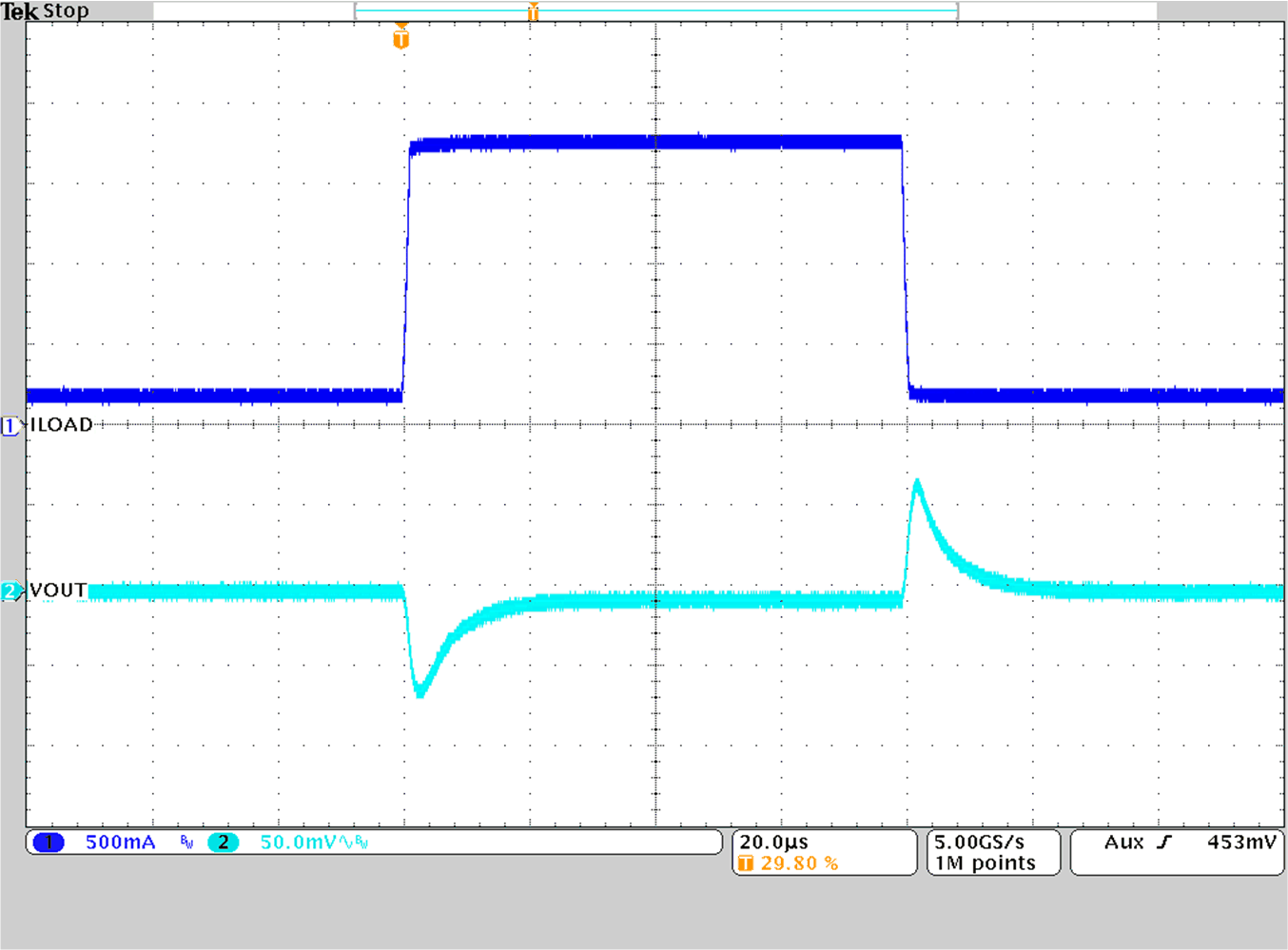

TPS628501 TPS628502 TPS628503 负载瞬态响应
VOUT = 1.0VPFMTA = 25°C
VIN = 5.0VIOUT = 0.2A 至 1.8A 至 0.2A
图 9-28 负载瞬态响应

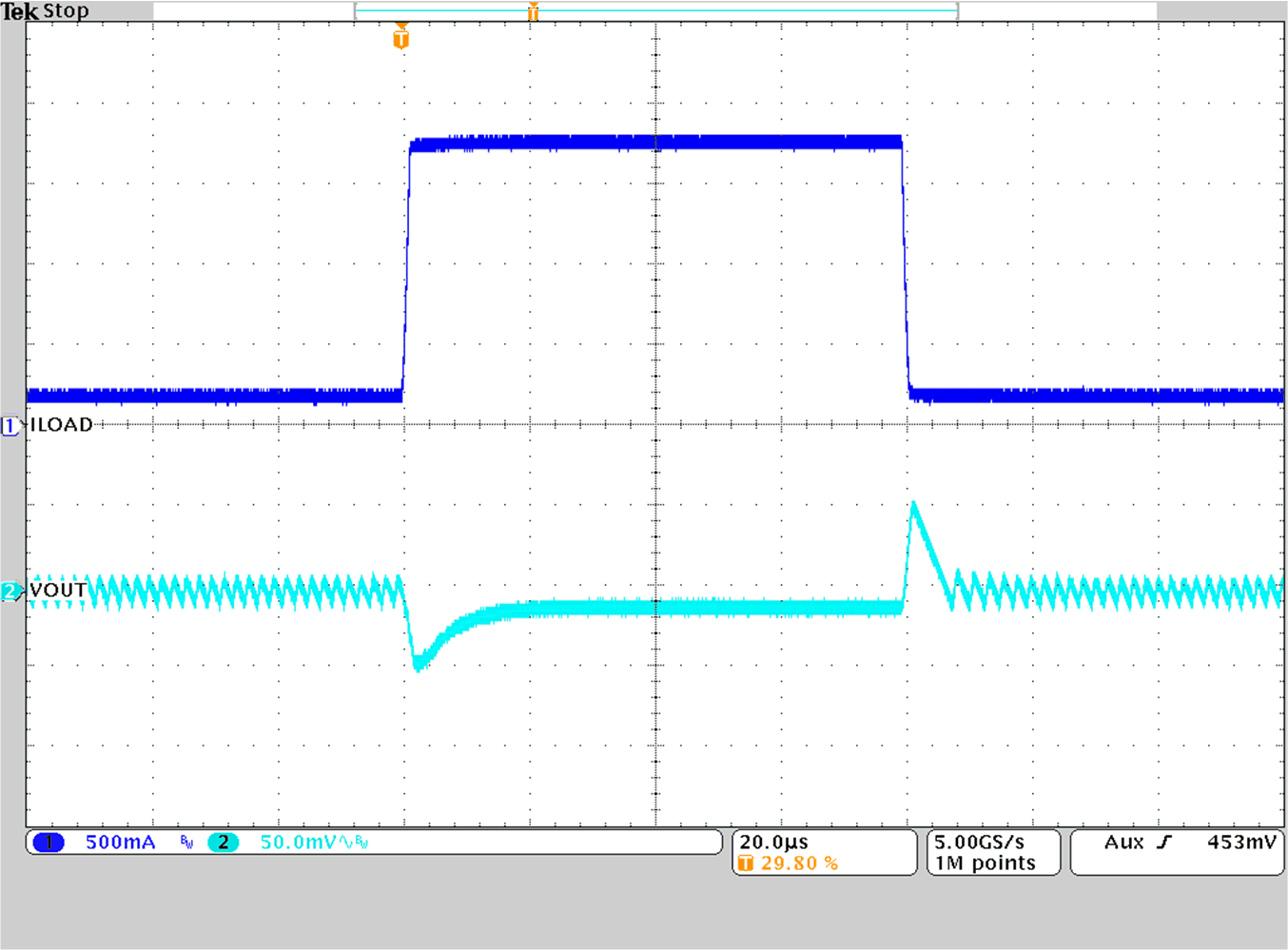

TPS628501 TPS628502 TPS628503 负载瞬态响应
VOUT = 0.6VPFMTA = 25°C
VIN = 3.3VIOUT = 0.2A 至 1.8A 至 0.2A
图 9-30 负载瞬态响应

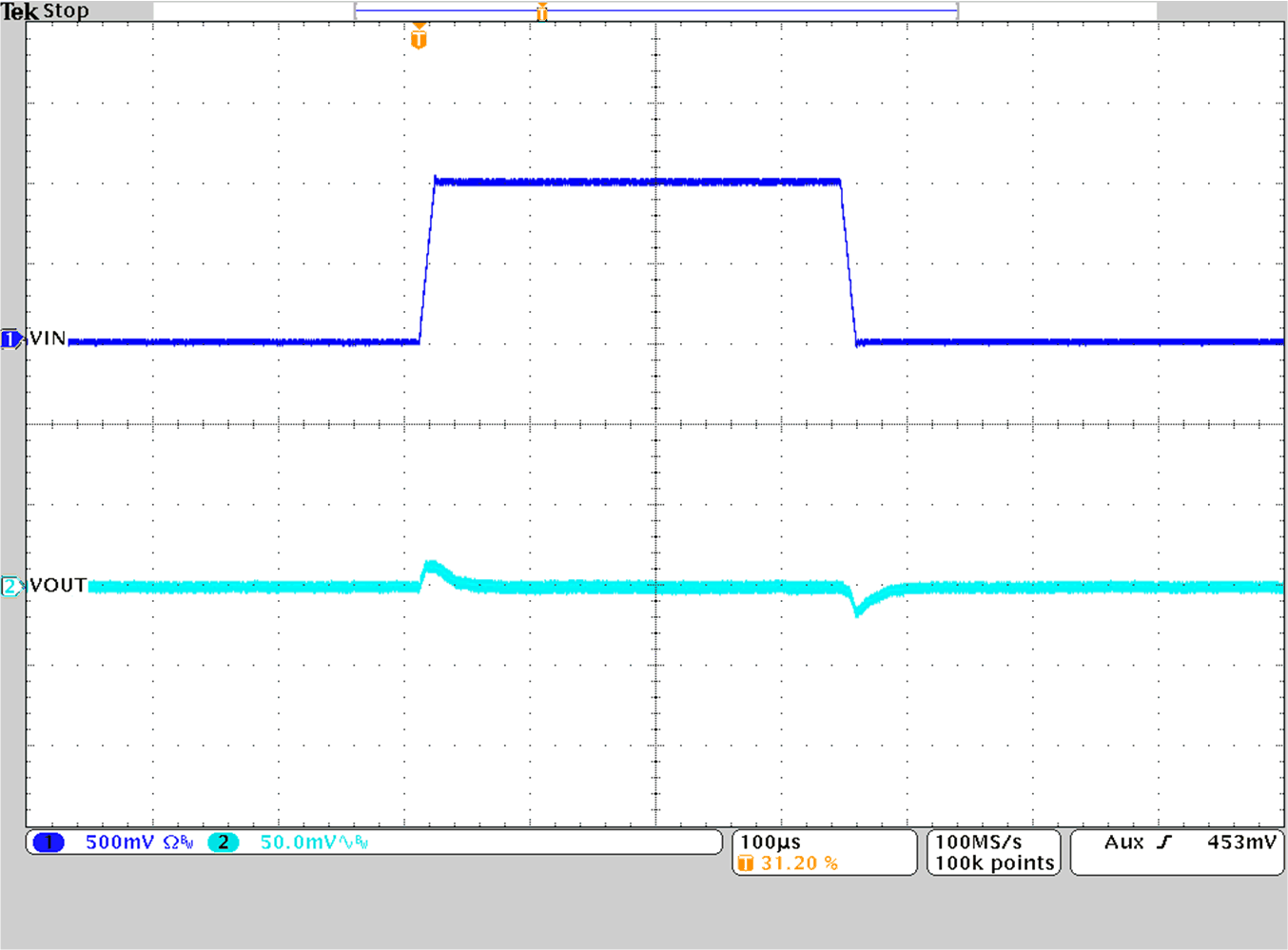

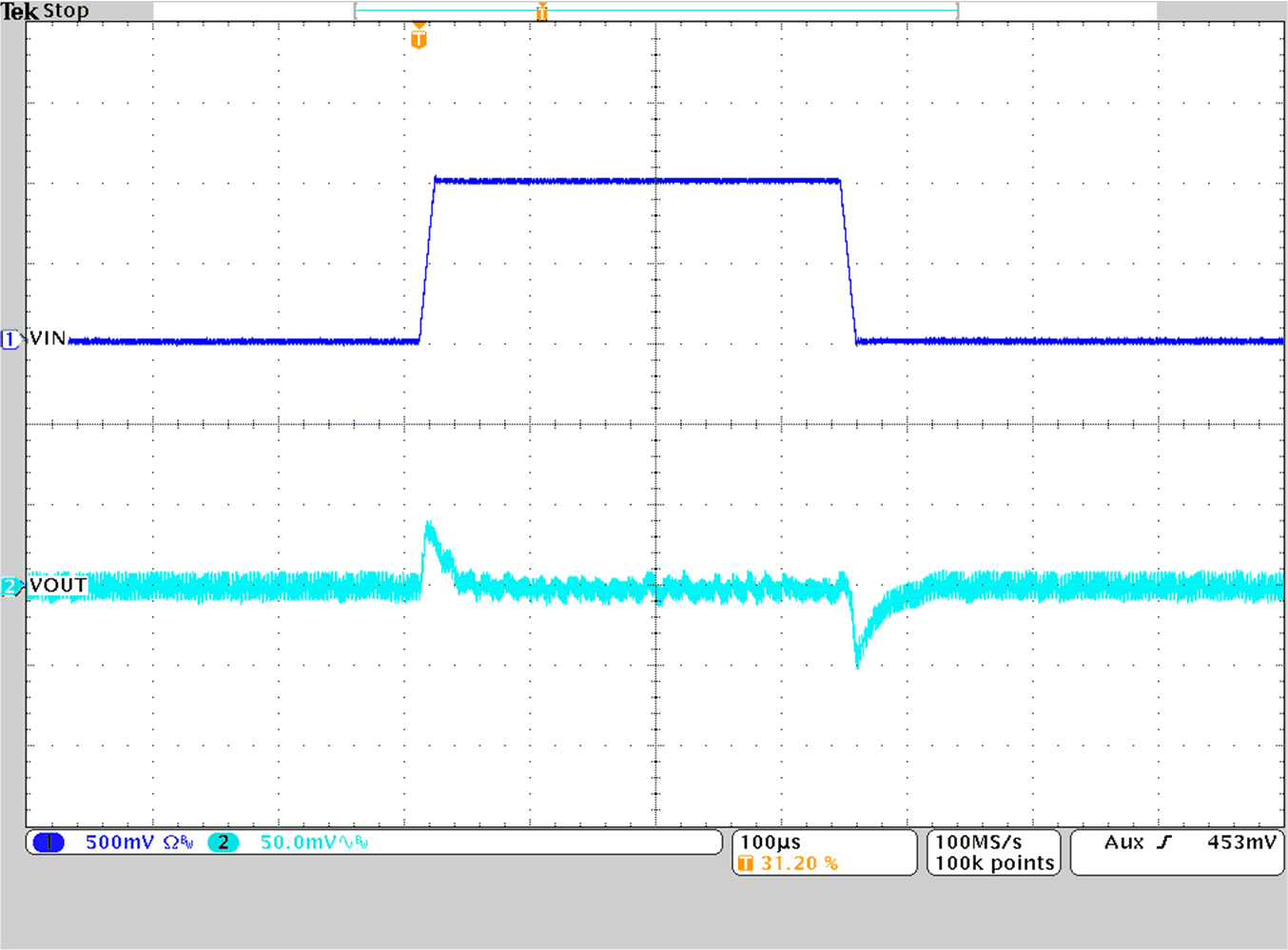

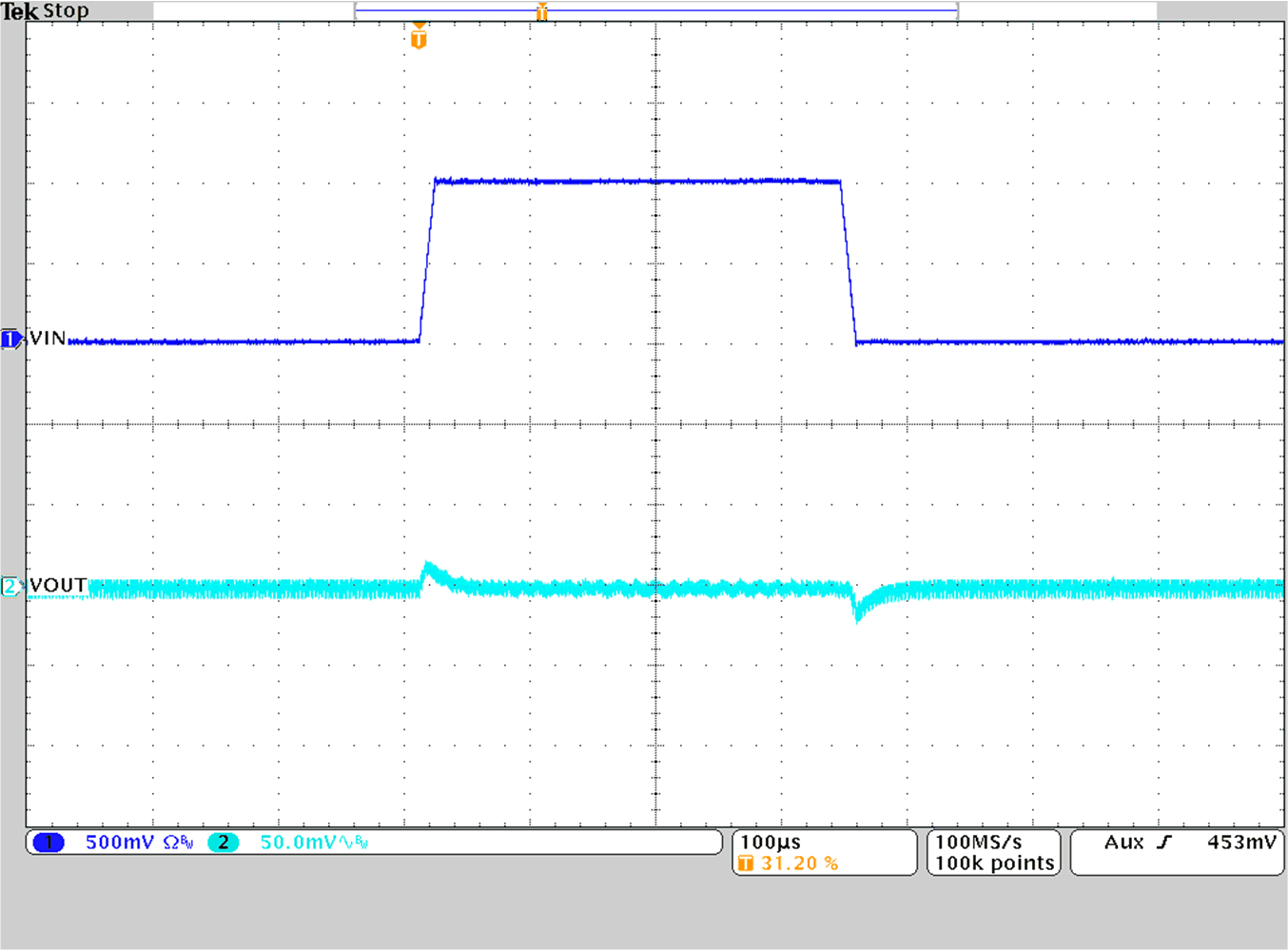

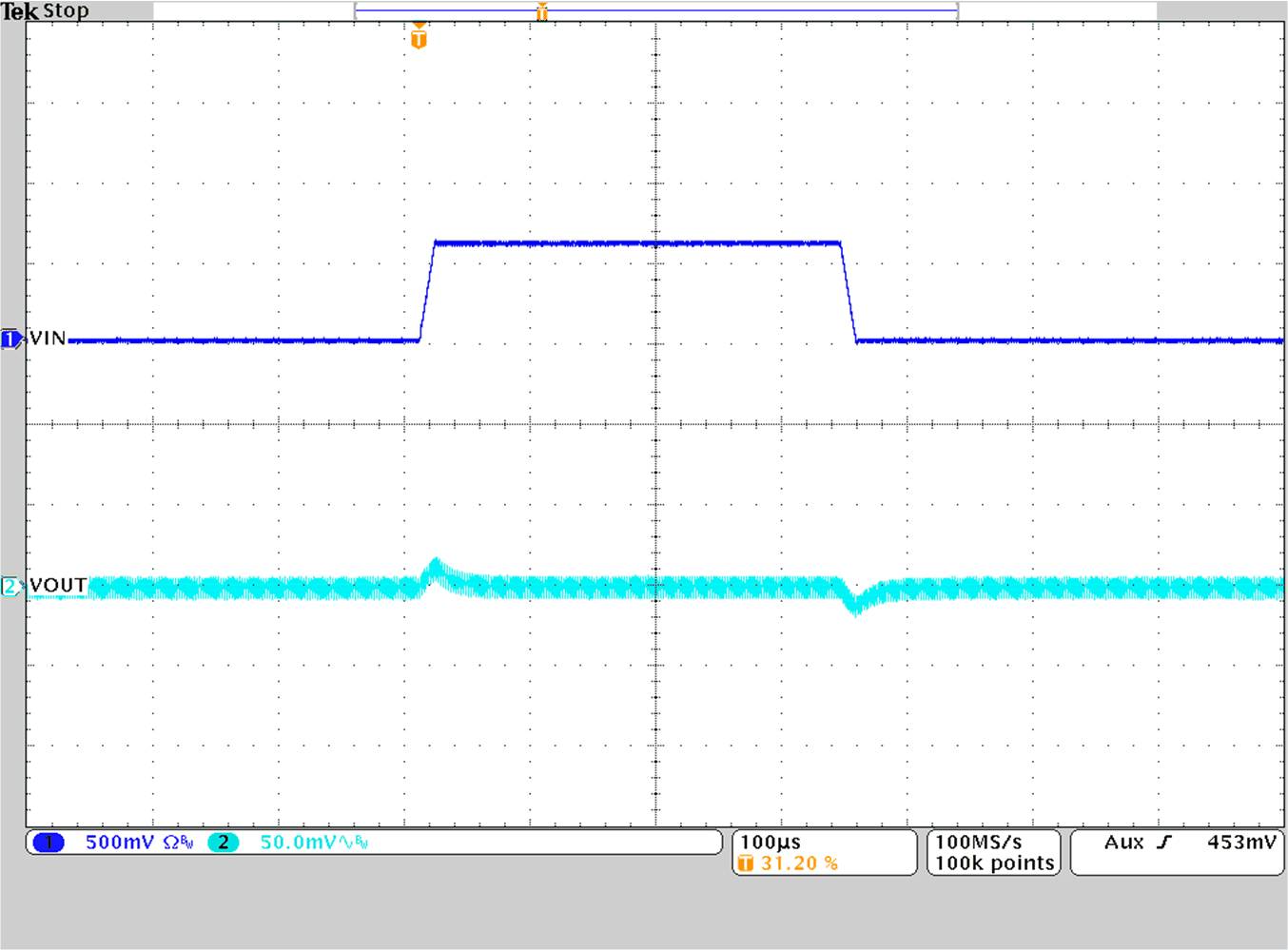

TPS628501 TPS628502 TPS628503 线路瞬态响应
VOUT = 3.3VPFMTA = 25°C
IOUT = 0.2AVIN = 4.5V 至 5.5V 至 4.5V
图 9-32 线路瞬态响应
TPS628501 TPS628502 TPS628503 线路瞬态响应
VOUT = 1.8VPFMTA = 25°C
IOUT = 0.2AVIN = 4.5V 至 5.5V 至 4.5V
图 9-34 线路瞬态响应
TPS628501 TPS628502 TPS628503 线路瞬态响应
VOUT = 1.2VPFMTA = 25°C
IOUT = 0.2AVIN = 4.5V 至 5.5V 至 4.5V
图 9-36 线路瞬态响应
TPS628501 TPS628502 TPS628503 线路瞬态响应
VOUT = 1.0VPFMTA = 25°C
IOUT = 0.2AVIN = 4.5V 至 5.5V 至 4.5V
图 9-38 线路瞬态响应
TPS628501 TPS628502 TPS628503 线路瞬态响应
VOUT = 0.6VPFMTA = 25°C
IOUT = 0.2AVIN = 3.0V 至 3.6V 至 3.0V
图 9-40 线路瞬态响应

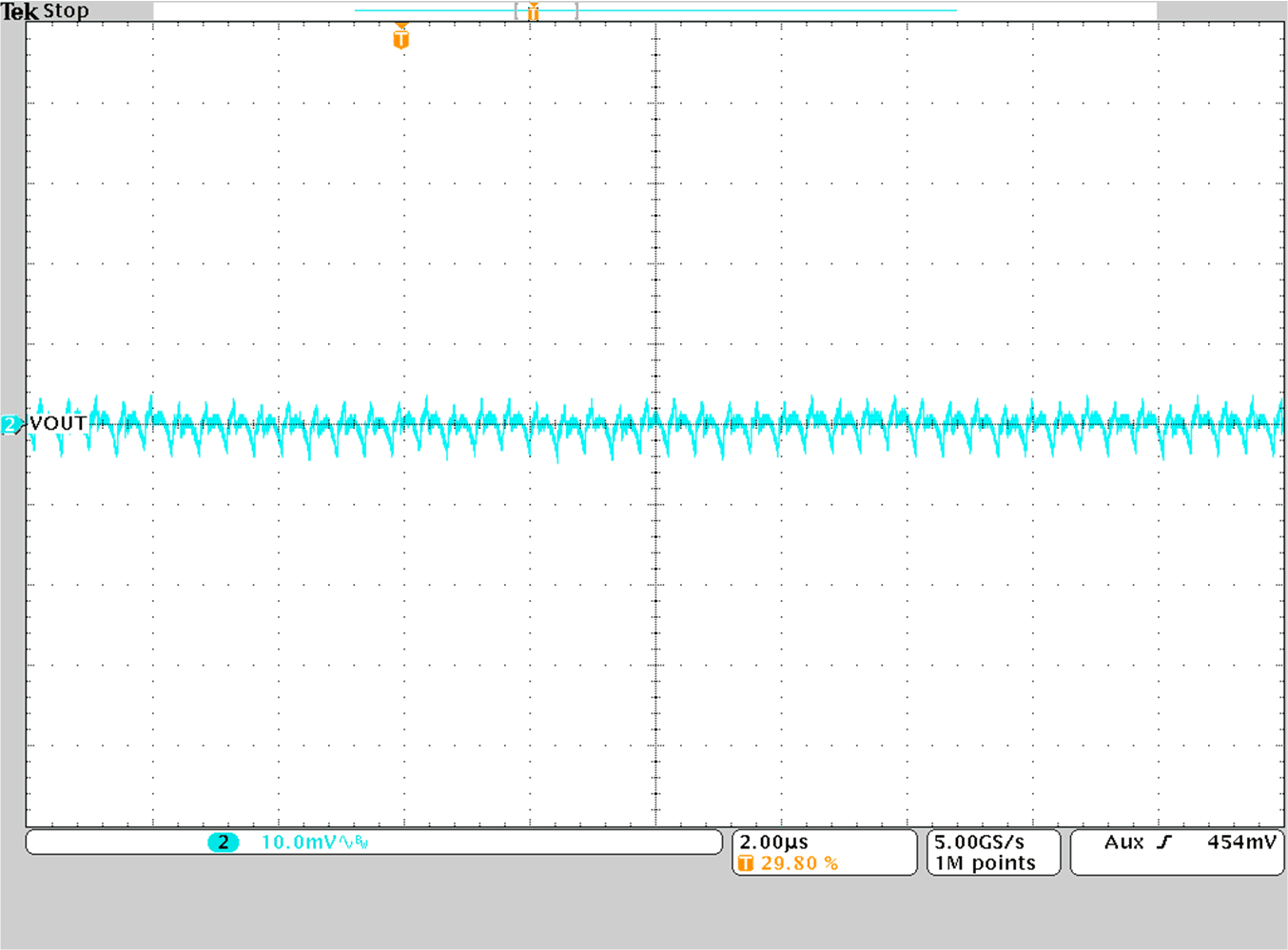

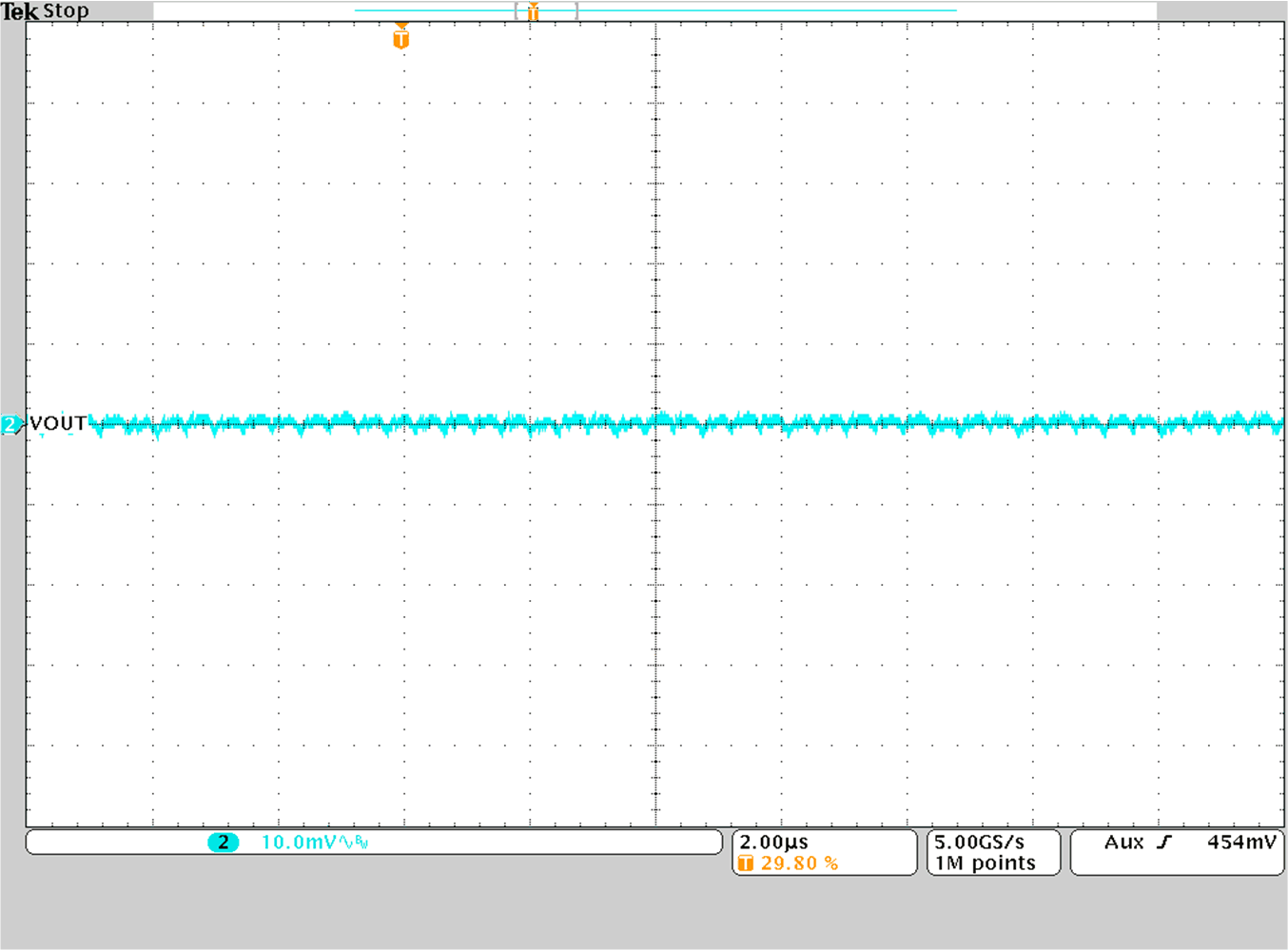

TPS628501 TPS628502 TPS628503 输出电压纹波
VOUT = 3.3VPFMTA = 25°C
VIN = 5VIOUT = 0.2A
图 9-42 输出电压纹波
TPS628501 TPS628502 TPS628503 输出电压纹波
VOUT = 1.8VPFMTA = 25°C
VIN = 5VIOUT = 0.2A
图 9-44 输出电压纹波
TPS628501 TPS628502 TPS628503 输出电压纹波
VOUT = 1.2VPFMTA = 25°C
VIN = 5VIOUT = 0.2A
图 9-46 输出电压纹波
TPS628501 TPS628502 TPS628503 输出电压纹波
VOUT = 1.0VPFMTA = 25°C
VIN = 5VIOUT = 0.2A
图 9-48 输出电压纹波
TPS628501 TPS628502 TPS628503 输出电压纹波
VOUT = 0.6VPFMTA = 25°C
VIN = 3.3VIOUT = 0.2A
图 9-50 输出电压纹波

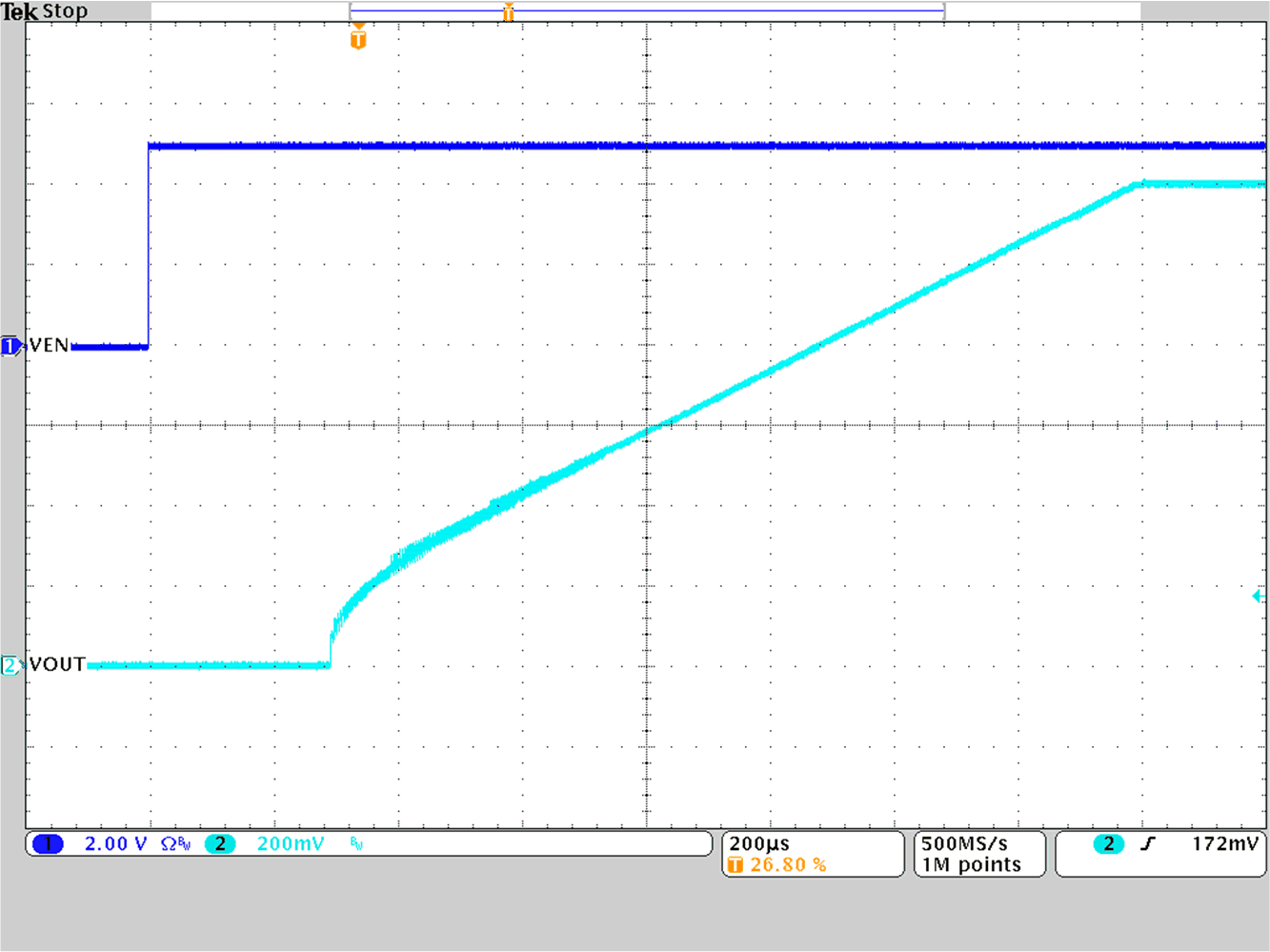

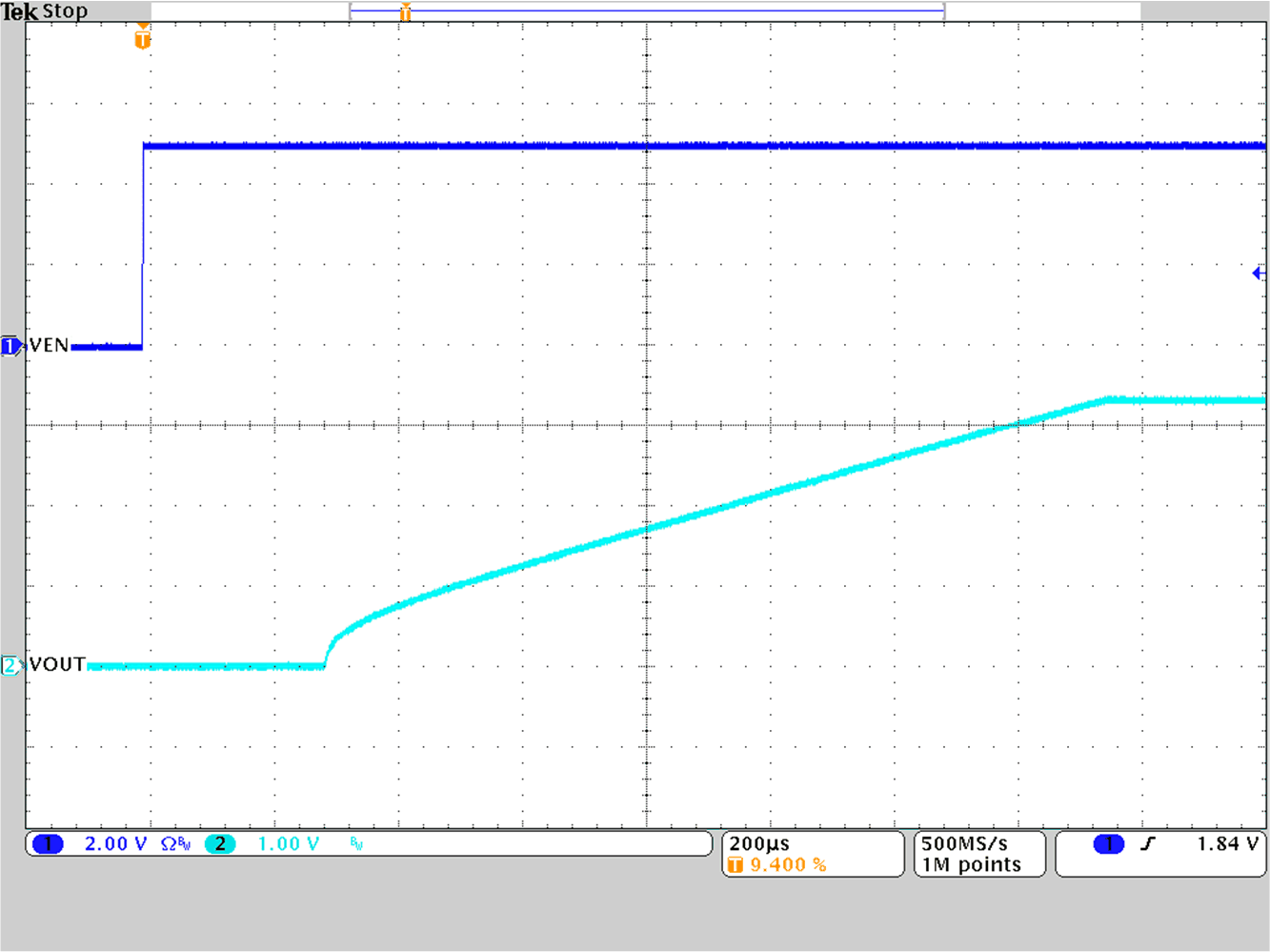

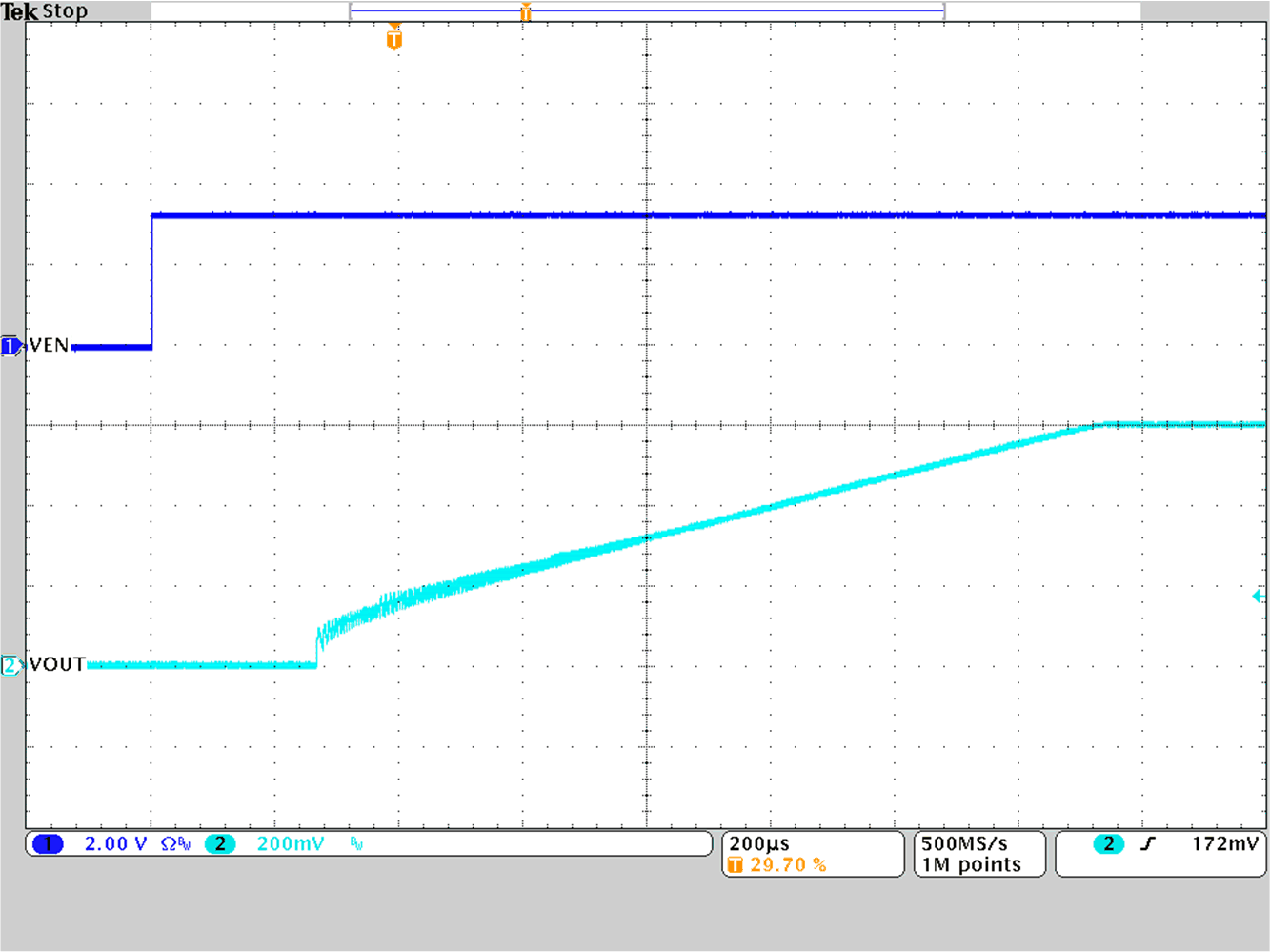

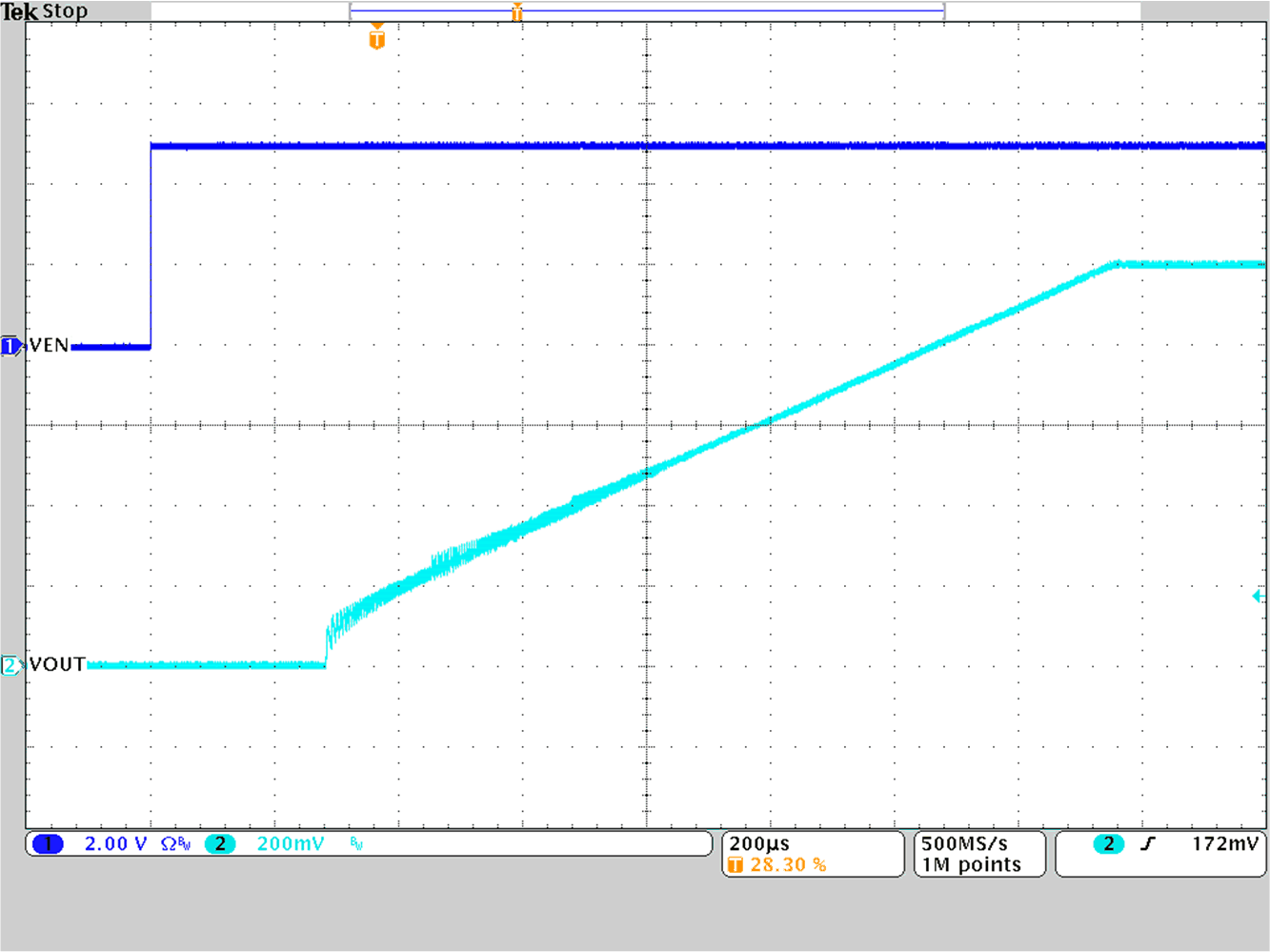

TPS628501 TPS628502 TPS628503 启动时序
VOUT = 3.3VPWM 或 PFMTA = 25°C
VIN = 5VIOUT = 2A
图 9-52 启动时序
TPS628501 TPS628502 TPS628503 启动时序
VOUT = 1.2VPWM 或 PFMTA = 25°C
VIN = 5VIOUT = 2A
图 9-54 启动时序
TPS628501 TPS628502 TPS628503 启动时序
VOUT = 0.6VPWM 或 PFMTA = 25°C
VIN = 3.3VIOUT = 2A
图 9-56 启动时序

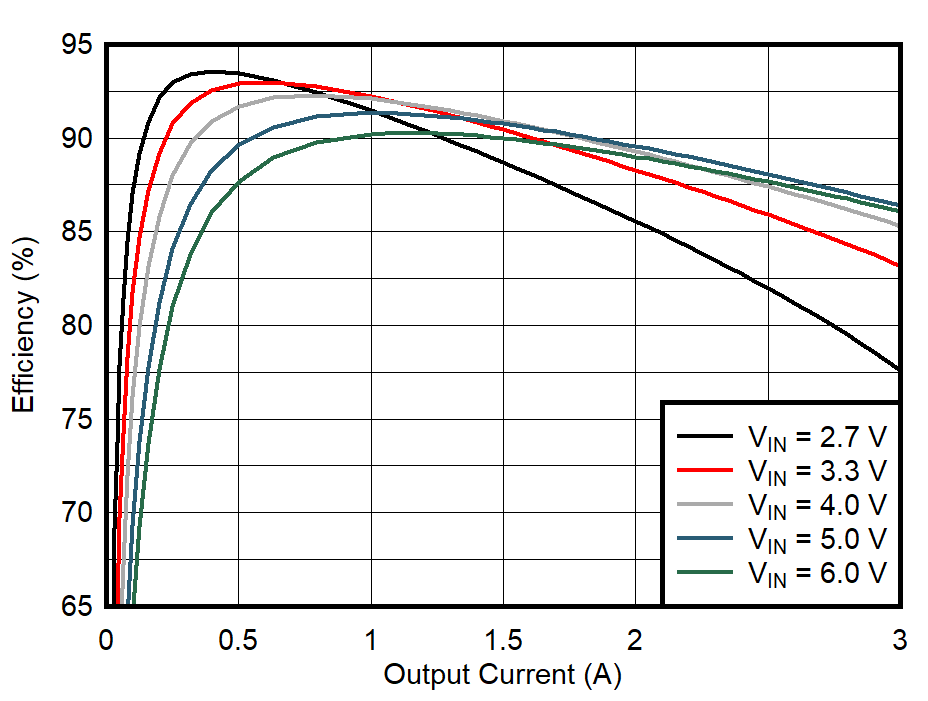

TPS628501 TPS628502 TPS628503 效率与输出电流间的关系
VOUT = 3.3V PWM TA = 25°C
图 9-3 效率与输出电流间的关系
TPS628501 TPS628502 TPS628503 效率与输出电流间的关系
VOUT = 1.8V PWM TA = 25°C
图 9-5 效率与输出电流间的关系
TPS628501 TPS628502 TPS628503 效率与输出电流间的关系
VOUT = 1.1V PWM TA = 25°C
图 9-7 效率与输出电流间的关系
TPS628501 TPS628502 TPS628503 效率与输出电流间的关系
VOUT = 0.6V PWM TA = 25°C
图 9-9 效率与输出电流间的关系
TPS628501 TPS628502 TPS628503 输出电压与输出电流间的关系
VOUT = 3.3V PWM TA = 25°C
图 9-11 输出电压与输出电流间的关系
TPS628501 TPS628502 TPS628503 输出电压与输出电流间的关系
VOUT = 1.8V PWM TA = 25°C
图 9-13 输出电压与输出电流间的关系
TPS628501 TPS628502 TPS628503 输出电压与输出电流间的关系
VOUT = 1.1V PWM TA = 25°C
图 9-15 输出电压与输出电流间的关系

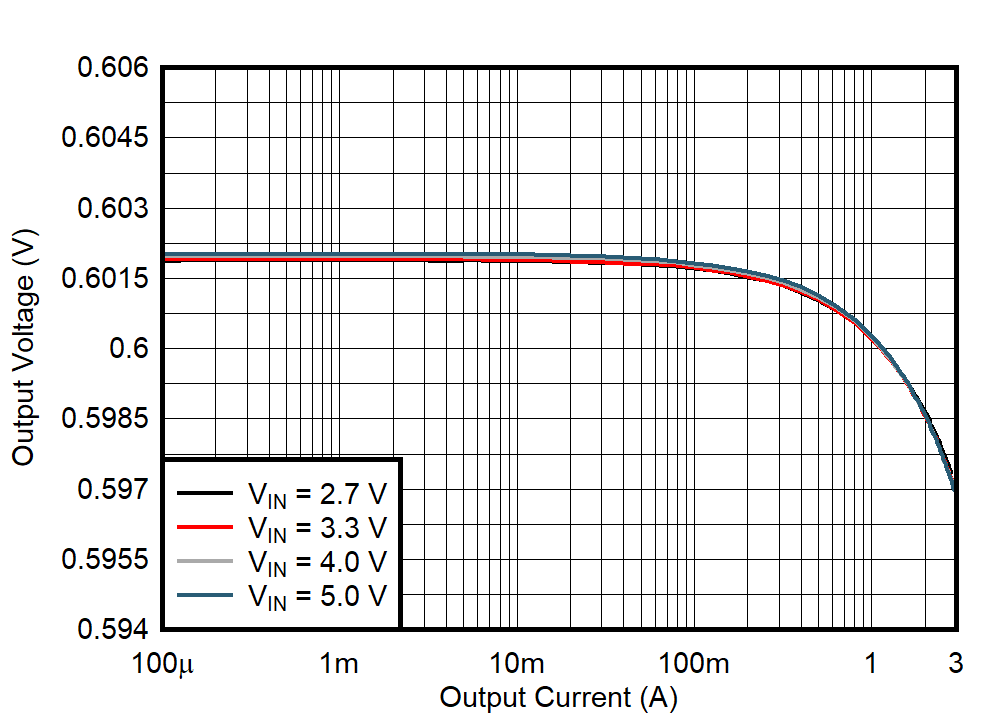

TPS628501 TPS628502 TPS628503 输出电压与输出电流间的关系
VOUT = 0.6V PWM TA = 25°C
图 9-17 输出电压与输出电流间的关系

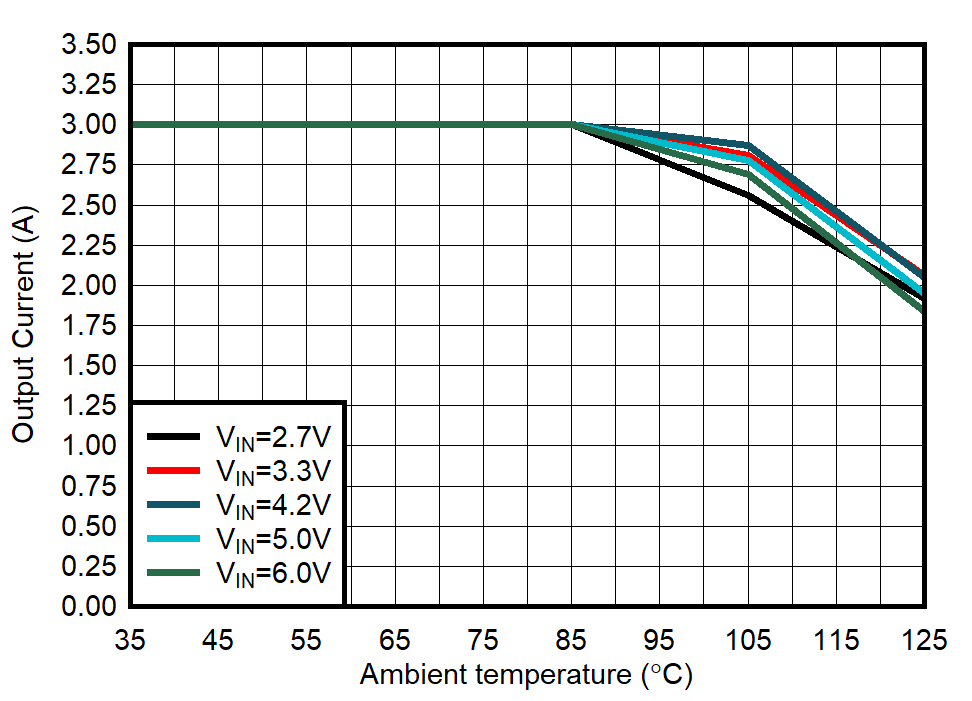

TPS628501 TPS628502 TPS628503 输出电流与环境温度间的关系
VOUT = 1.1V PWM θJA = 60°C/W
图 9-19 输出电流与环境温度间的关系
TPS628501 TPS628502 TPS628503 输出电流与环境温度间的关系
VOUT = 3.3V PWM θJA = 60°C/W
图 9-21 输出电流与环境温度间的关系
TPS628501 TPS628502 TPS628503 负载瞬态响应
VOUT = 3.3VPWMTA = 25°C
VIN = 5.0VIOUT = 0.2A 至 1.8A 至 0.2A
图 9-23 负载瞬态响应
TPS628501 TPS628502 TPS628503 负载瞬态响应
VOUT = 1.8VPWMTA = 25°C
VIN = 5.0VIOUT = 0.2A 至 1.8A 至 0.2A
图 9-25 负载瞬态响应
TPS628501 TPS628502 TPS628503 负载瞬态响应
VOUT = 1.2VPWMTA = 25°C
VIN = 5.0VIOUT = 0.2A 至 1.8A 至 0.2A
图 9-27 负载瞬态响应
TPS628501 TPS628502 TPS628503 负载瞬态响应
VOUT = 1.0VPWMTA = 25°C
VIN = 5.0VIOUT = 0.2A 至 1.8A 至 0.2A
图 9-29 负载瞬态响应
TPS628501 TPS628502 TPS628503 负载瞬态响应
VOUT = 0.6VPWMTA = 25°C
VIN = 3.3VIOUT = 0.2A 至 1.8A 至 0.2A
图 9-31 负载瞬态响应

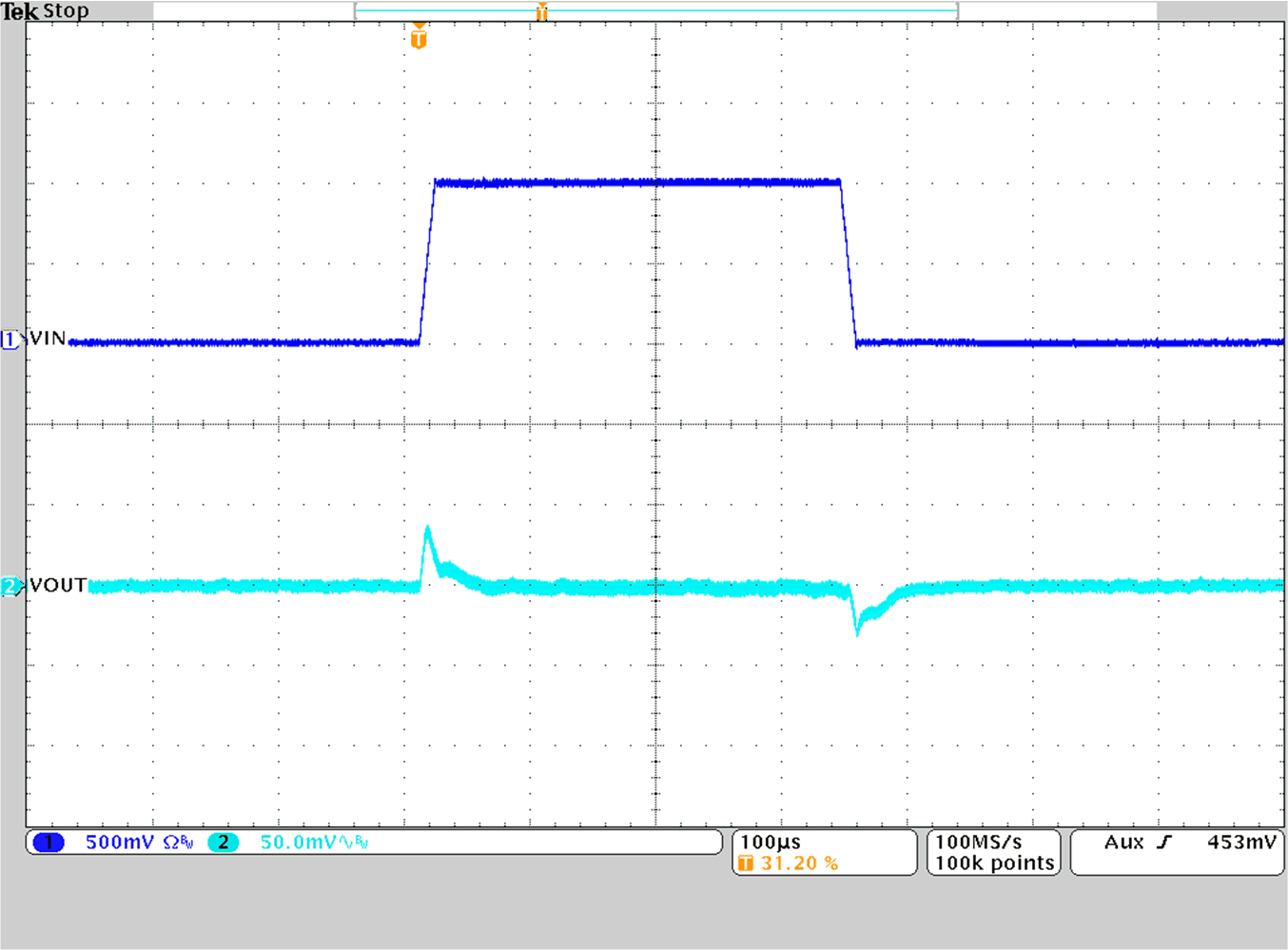

TPS628501 TPS628502 TPS628503 线路瞬态响应
VOUT = 3.3VPWMTA = 25°C
IOUT = 2AVIN = 4.5V 至 5.5V 至 4.5V
图 9-33 线路瞬态响应
TPS628501 TPS628502 TPS628503 线路瞬态响应
VOUT = 1.8VPWMTA = 25°C
IOUT = 2AVIN = 4.5V 至 5.5V 至 4.5V
图 9-35 线路瞬态响应
TPS628501 TPS628502 TPS628503 线路瞬态响应
VOUT = 1.2VPWMTA = 25°C
IOUT = 2AVIN = 4.5V 至 5.5V 至 4.5V
图 9-37 线路瞬态响应
TPS628501 TPS628502 TPS628503 线路瞬态响应
VOUT = 1.0VPWMTA = 25°C
IOUT = 2AVIN = 4.5V 至 5.5V 至 4.5V
图 9-39 线路瞬态响应
TPS628501 TPS628502 TPS628503 线路瞬态响应
VOUT = 0.6VPWMTA = 25°C
IOUT = 2AVIN = 3.0V 至 3.6V 至 3.0V
图 9-41 线路瞬态响应

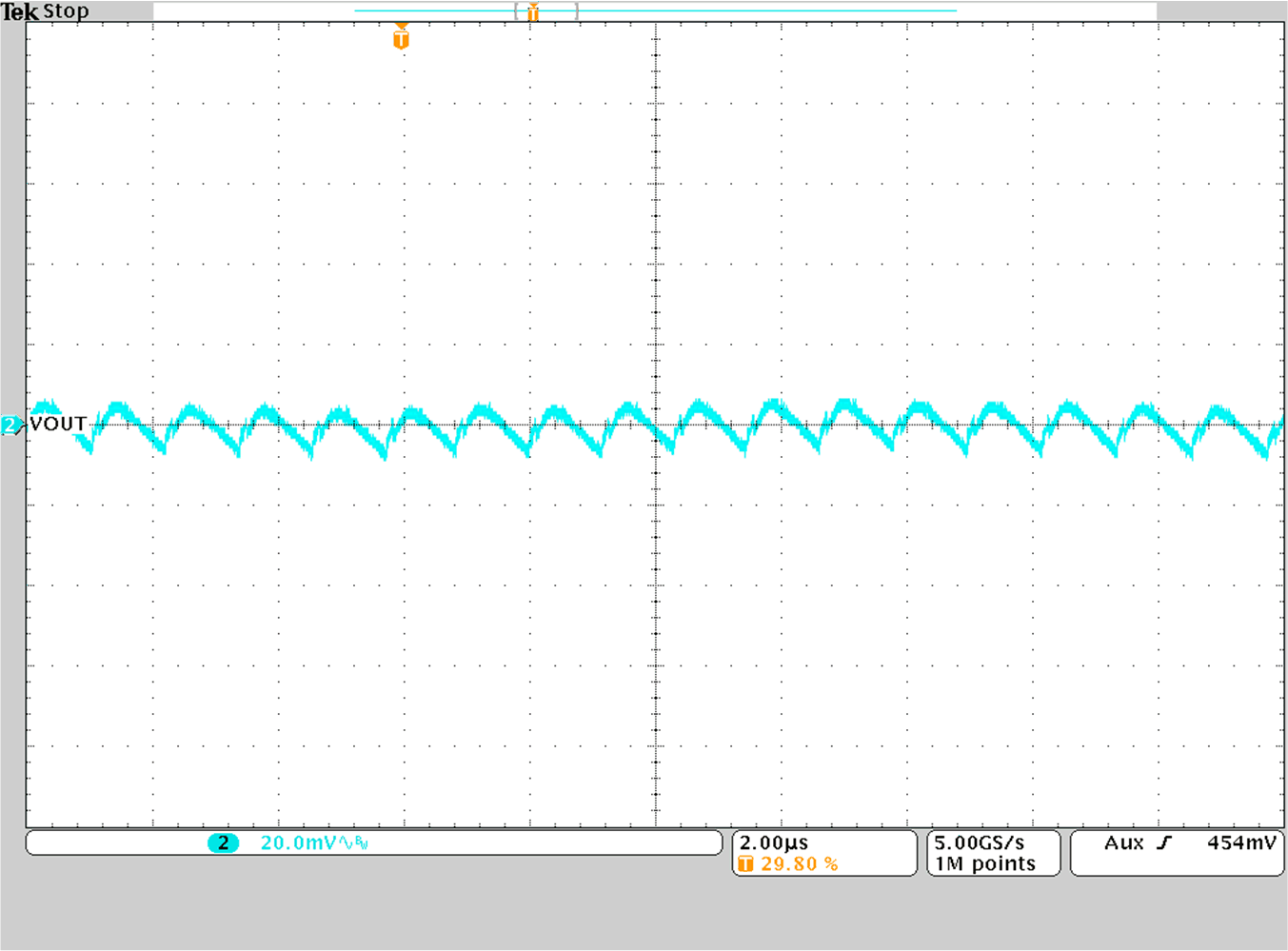

TPS628501 TPS628502 TPS628503 输出电压纹波
VOUT = 3.3VPWMTA = 25°C
VIN = 5VIOUT = 2A
图 9-43 输出电压纹波
TPS628501 TPS628502 TPS628503 输出电压纹波
VOUT = 1.8VPWMTA = 25°C
VIN = 5VIOUT = 2A
图 9-45 输出电压纹波
TPS628501 TPS628502 TPS628503 输出电压纹波
VOUT = 1.2VPWMTA = 25°C
VIN = 5VIOUT = 2A
图 9-47 输出电压纹波
TPS628501 TPS628502 TPS628503 输出电压纹波
VOUT = 1.0VPWMTA = 25°C
VIN = 5VIOUT = 2A
图 9-49 输出电压纹波
TPS628501 TPS628502 TPS628503 输出电压纹波
VOUT = 0.6VPWMTA = 25°C
VIN = 3.3VIOUT = 2A
图 9-51 输出电压纹波
TPS628501 TPS628502 TPS628503 启动时序
VOUT = 1.8VPWM 或 PFMTA = 25°C
VIN = 5VIOUT = 2A
图 9-53 启动时序
TPS628501 TPS628502 TPS628503 启动时序
VOUT = 1.0VPWM 或 PFMTA = 25°C
VIN = 5VIOUT = 2A
图 9-55 启动时序
