9.2.3 应用曲线

TPS61288 CCM 中的开关波形
VIN = 3.6V VOUT = 13V IOUT = 2.3A
图 9-2 CCM 中的开关波形
TPS61288 10mA 负载时的开关波形
VIN = 3.6V VOUT = 13V IOUT = 10mA
图 9-4 10mA 负载时的开关波形
TPS61288 关断波形
VIN = 3.6V VOUT = 13V RLOAD = 10Ω
图 9-6 关断波形

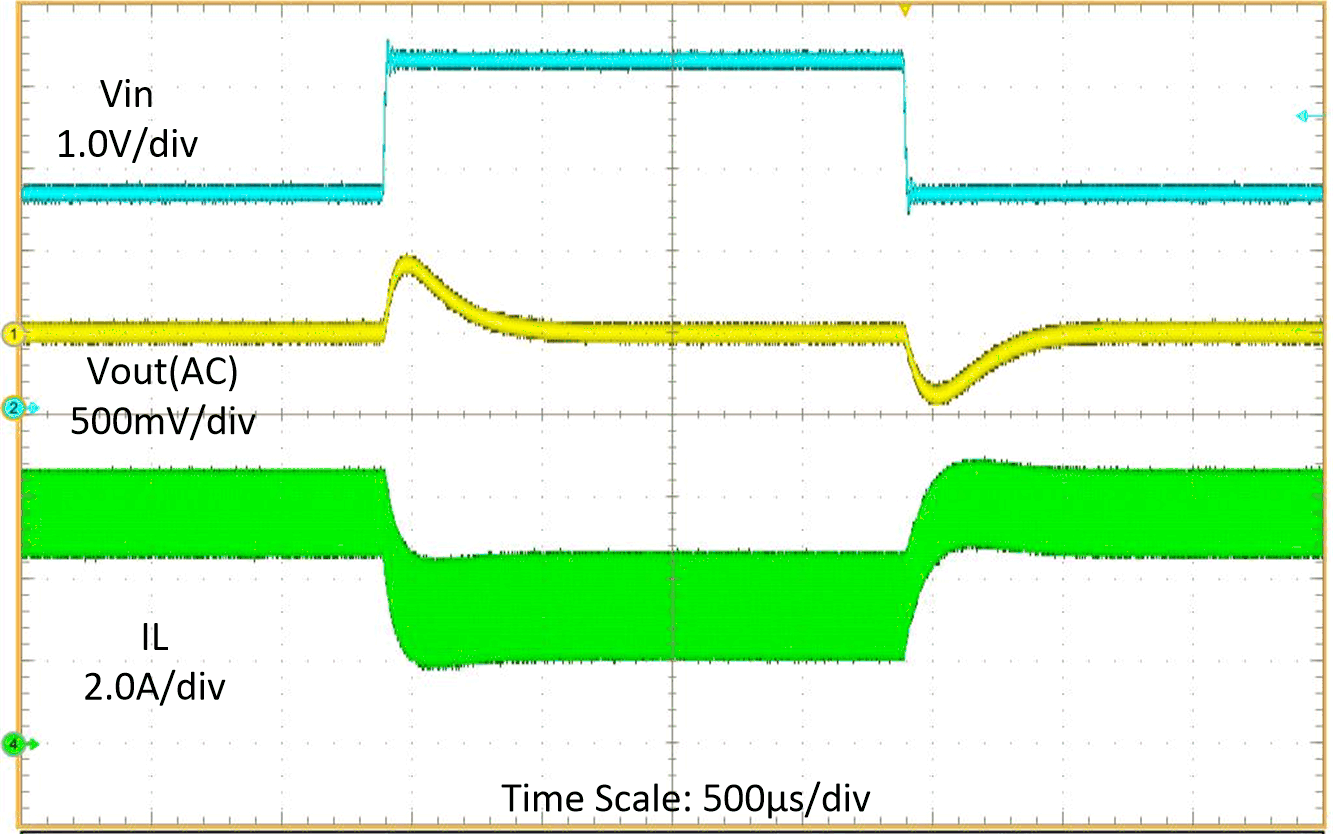

TPS61288 线路瞬态（VIN = 2.7V 至 4.2V）
VOUT = 13V IOUT = 1A
图 9-8 线路瞬态（VIN = 2.7V 至 4.2V）

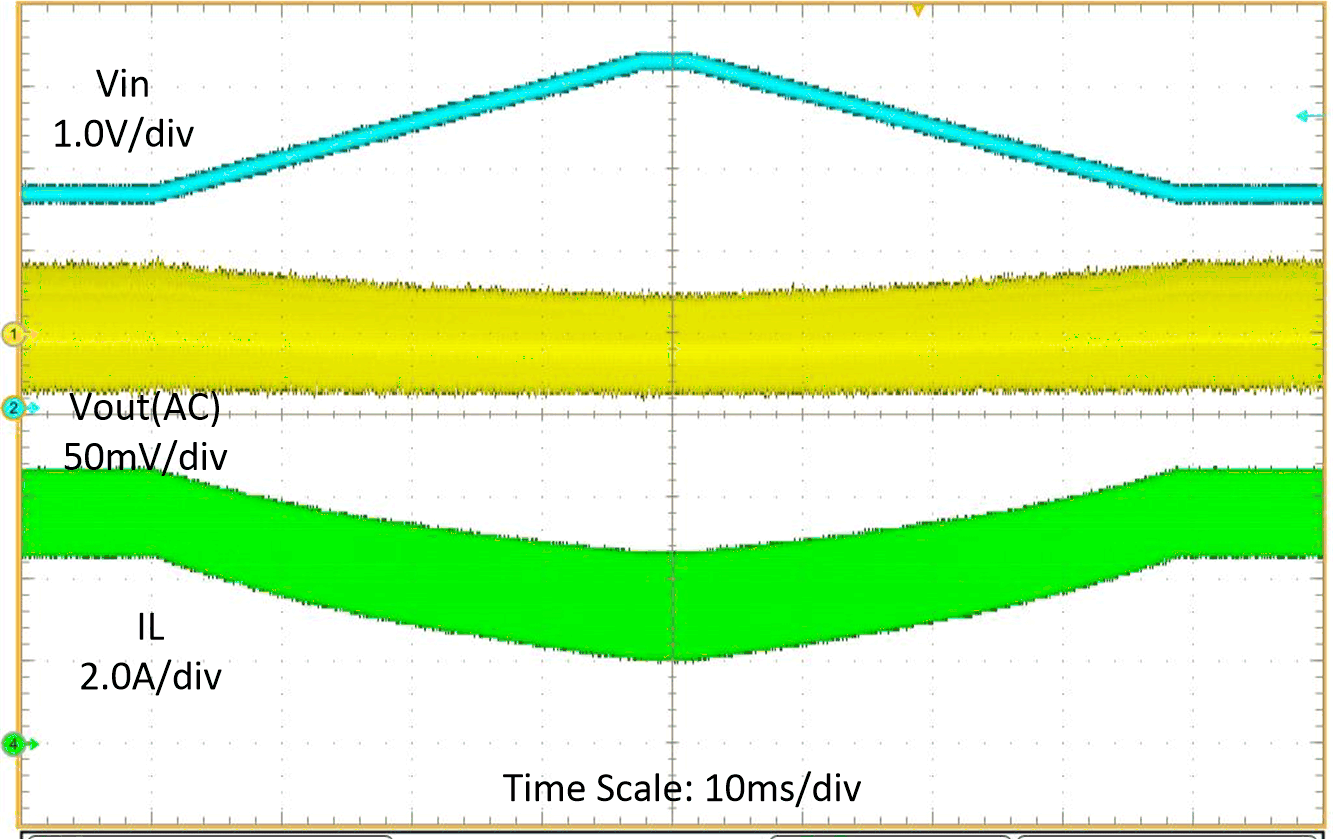

TPS61288 线路扫描（VIN = 2.7V 至 4.2V）
VOUT = 13V IOUT = 1A
图 9-10 线路扫描（VIN = 2.7V 至 4.2V）
TPS61288 100mA 负载时的开关波形
VIN = 3.6V VOUT = 13V IOUT = 100mA
图 9-3 100mA 负载时的开关波形

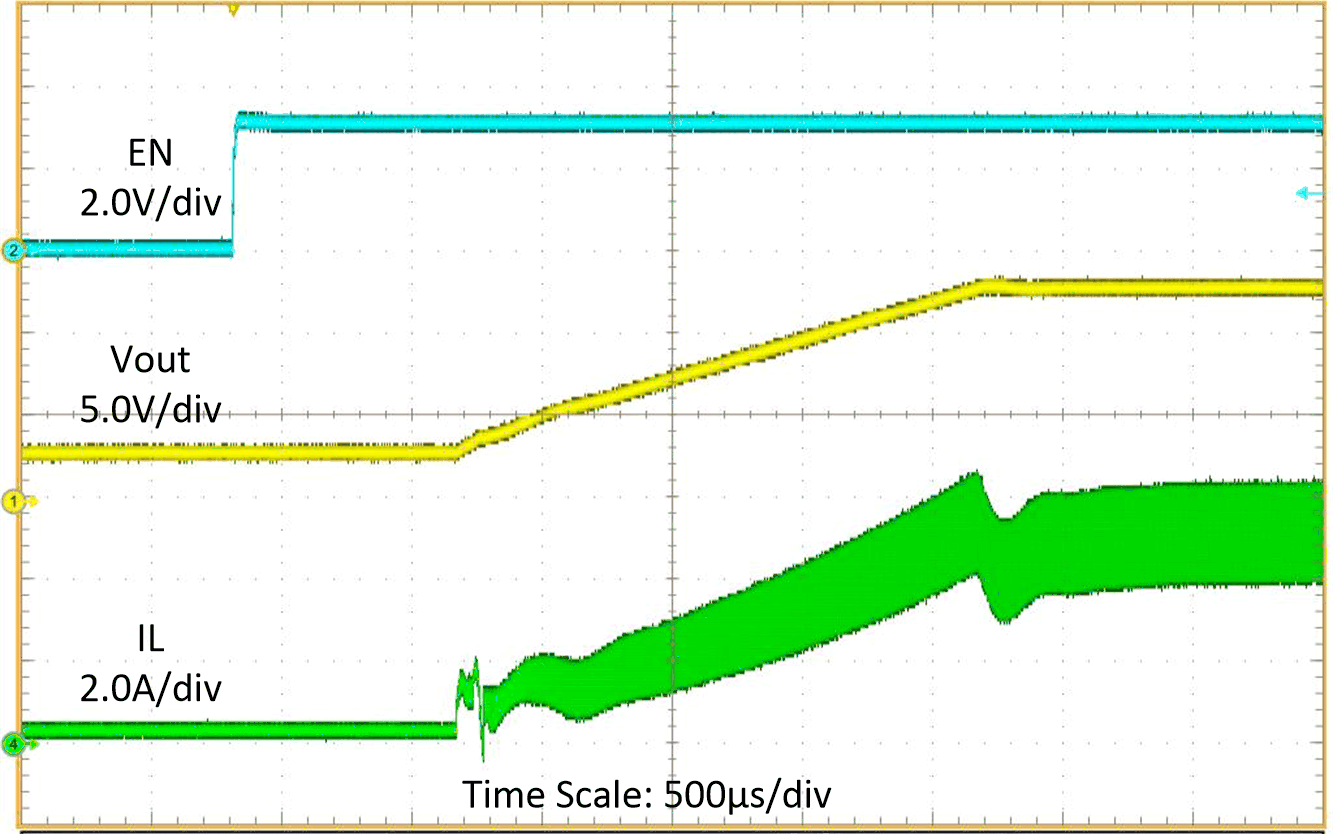

TPS61288 启动波形
VIN = 3.6V VOUT = 13V RLOAD = 10Ω
图 9-5 启动波形
TPS61288 负载瞬态（IOUT = 1A 至 2A）
VIN = 3.6V VOUT = 13V
图 9-7 负载瞬态（IOUT = 1A 至 2A）

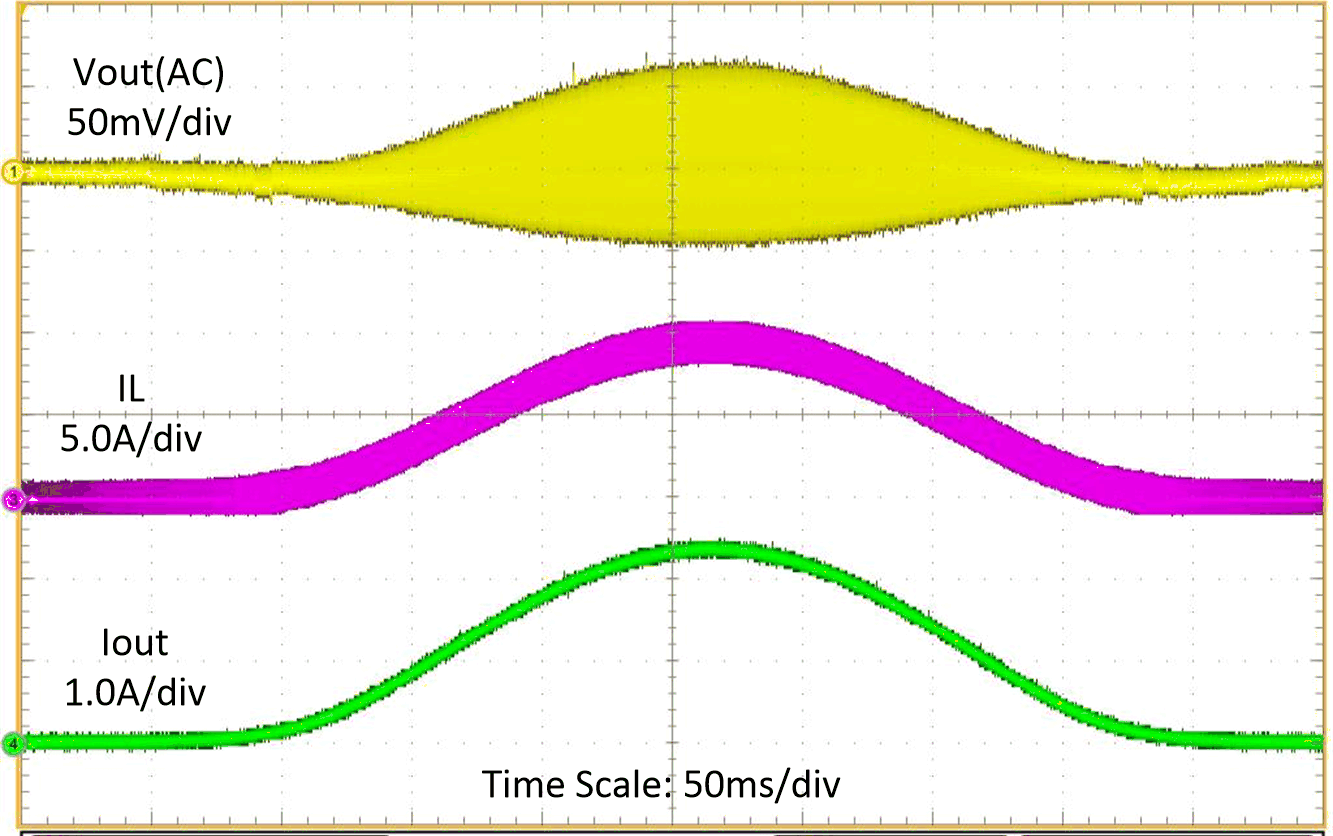

TPS61288 负载扫描（IOUT = 0A 至 2A）
VIN = 3.6V VOUT = 13V
图 9-9 负载扫描（IOUT = 0A 至 2A）
