在 PSE 向 PD 提供完整电压之前，内部 PoE 欠压闭锁 (UVLO) 电路会使热插拔开关保持关闭。这样可以防止转换器电路在检测和分级期间加载 PoE 输入。在 PD 断电期间，转换器电路会使 C_BULK、C_VCC、C_VB 和 C_VBG 放电。因此，直到向 PD 施加完整电压之前，V_VDD-RTN 将呈现较低的电压（如图 8-7 所示）。

PSE 一旦决定为 PD 供电，就会将 PI 电压驱动到工作范围内。当 V_VDD 上升至高于 UVLO 导通阈值（V_UVLO-R，约为 37.6V）且 RTN 为高电平时，TPS23731 将使热插拔 MOSFET 进入大约为 140mA（浪涌）的电流限制状态。有关示例，请参阅图 8-9 的波形。在 C_BULK 充电且 V_RTN 从 V_VDD 下降至接近 V_VSS 时，禁用转换器开关；但允许转换器启动电路为 C_VCC 充电（当 V_VCC 上升时，VB 调节器也为内部转换器电路供电）。一旦浪涌电流下降至低于浪涌电流限值大约 10%，PD 电流限值就会切换到运行电平（大约为 925mA）。此外，一旦浪涌持续时间超过约 84ms（浪涌阶段末），而且 V_VCC 也高于其 UVLO（大约 8.25V）之后，允许转换器开关启动。

继续遵循如图 8-9 中所示的启动序列，在 V_VCC 高于其 UVLO 之后，如果放电还未完成，软启动 (SST) 电容先以受控电流 (I_SSD) 放电至低于标称值 0.2V (V_SFST)，然后逐渐重新充电，直至达到约 0.25V（闭环模式中的 V_SSOFS），这时将启用转换器开关，遵循闭环控制的软启动序列。请注意，在 48V 输入应用中，启动电流源能力足以在转换器软启动期间完全维持 V_VCC，而无需任何大型 C_VCC 电容。在软启动周期结束时，更具体而言，在 SST 电压超过约 2V (V_STUOF) 时，启动电流源关闭。为内部电路（包括开关 MOSFET 栅极）供电时，V_VCC 会下降。如果转换器控制偏置输出上升至 V_VCC，然后下降至 V_{CUVLO_F}（约 6.1V），则表示成功启动。图 8-9 显示 V_VCC 出现小压降，而输出电压平稳上升，实现成功启动。

图 8-10 还举例说明了用光耦合器反馈代替 PSR 的类似场景。在这种情况下，当 V_SST 超过大约 0.6V（峰值电流模式中的 V_SSOFS）时，启用转换器开关。

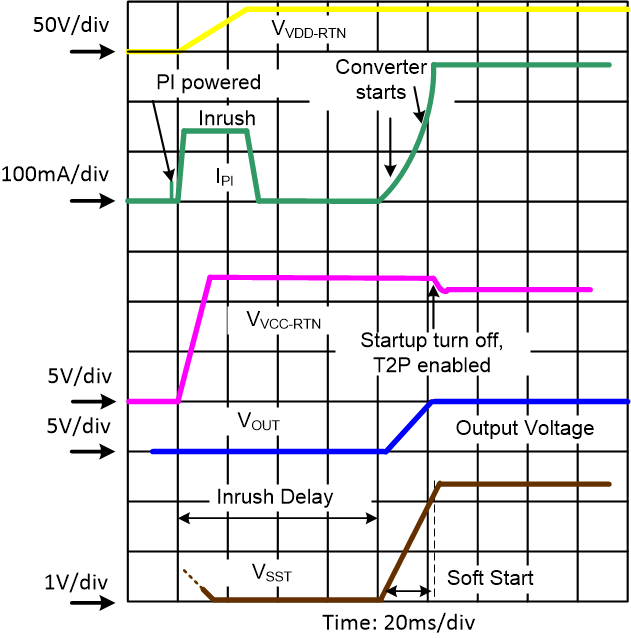

图 8-9 加电和启动 - 具有 PSR 的反激式转换器

图 8-10 加电和启动 - 具有光耦合器反馈

当 V_VCC 降至低于其 UVLO 下限时，转换器关闭。当从 PD 断开电源，或转换器输出电源轨发生故障时，可能会发生这种情况。当一个输出短接时，所有输出电压会下降，包括为 VCC 供电的电压。控制电路为 VCC 放电，直至它达到 UVLO 下限并关闭。如果转换器关闭且有足够的 VDD 电压，则会重新启动。这种工作方式有时称为断续模式，当与软启动结合时，可通过减少输出整流器的时间平均发热来提供强大的输出短路保护。

图 8-11 说明了当主输出严重过载而导致 VCC 断续时的情况。VCC 由于过载而降至低于其 UVLO 之后，再次打开启动源。然后，重新启动一个新的软启动周期，软启动电容先以受控电流放电，在输出电压上升之前引入短暂的停顿。

图 8-11 PSR 反激式直流/直流转换器的主输出发生严重过载之后重新启动

此外，当 VCC 下降时，TPS23731 可以区分过载和轻负载状况。例如，在轻负载状况下，由于暂时的开关停止，具有光耦合反馈的二极管整流反激式转换器的 VCC 电压轨可能会下降。在这种情况下，必须维持输出电压，软启动是不可接受的。为了应对这种情况，如果 V_VCC 由于轻负载而降至约 7.1V 以下，则 TPS23731 会立即重新启动，在短时间内使 VCC 电压回升，且没有软启动再循环。

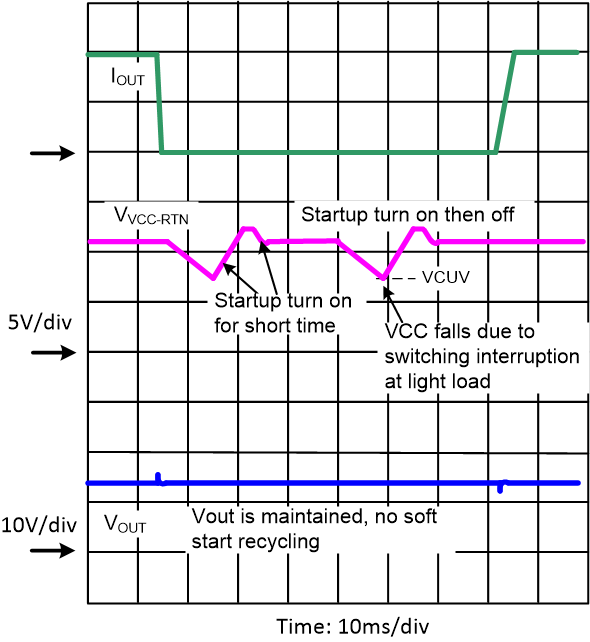

图 8-12 如果二极管整流反激式直流/直流转换器的轻负载状况导致 VCC 欠压，则开始启动。

如果 V_VDD-VSS 降至低于 PoE UVLO 下限（V_{UVLO_F}，大约为 32V），则热插拔 MOSFET 关闭，但转换器仍运行（除非 LINEUV 输入下拉为低电平）。如果 V_VCC 降至 V_{CUVLO_F}（约 6.1V）以下，热插拔 MOSFET 处于浪涌电流限值，SST 引脚拉至接地，则转换器会停止运行，或处于热关断状态。
