7.7 典型特性

GUID-20200916-CA0I-B2TW-LFPG-DGHMHNTGMLQF-low.gif图 7-1 检测偏置电流与电压间的关系
GUID-20200916-CA0I-MMKJ-BXZ3-9VGQ0WCB56CN-low.gif图 7-3 导通 FET 电阻与温度间的关系

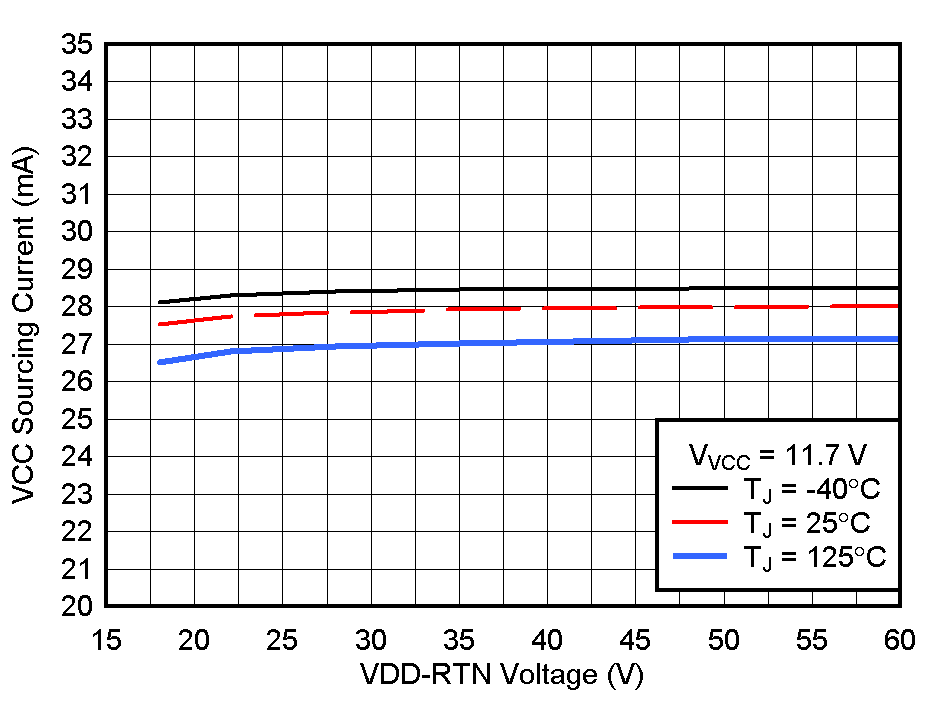

GUID-20200916-CA0I-WDHD-JTPB-BMPLT9BC5XPX-low.gif图 7-5 转换器启动电流与 VDD 输入电压间的关系

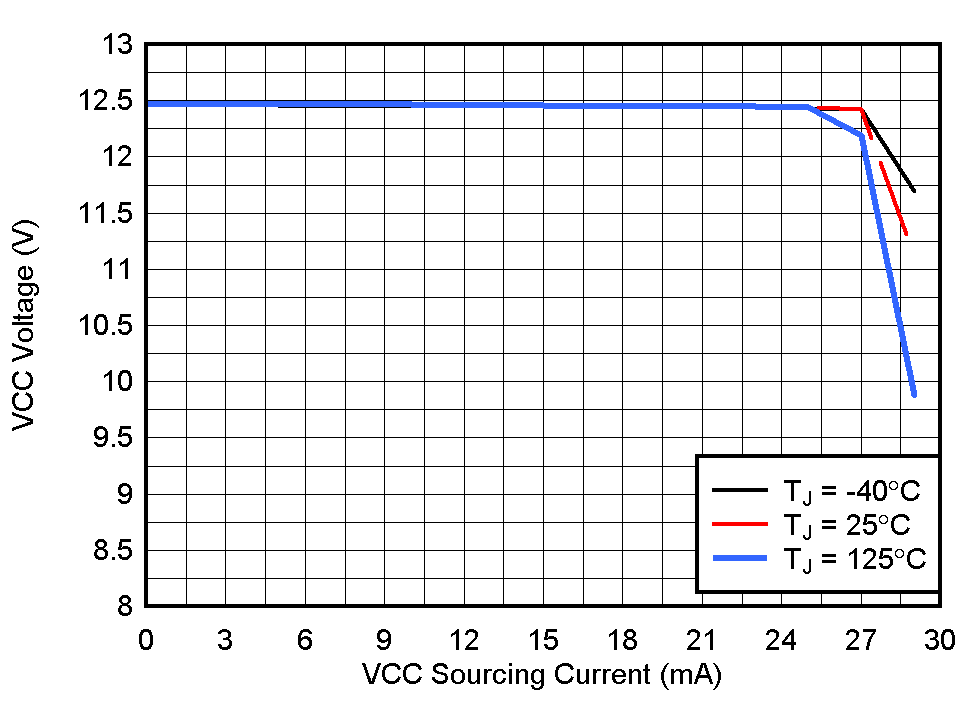

GUID-20200916-CA0I-31SH-TBNL-VTFP4H8J3JZ1-low.gif图 7-7 转换器启动电压与电流间的关系

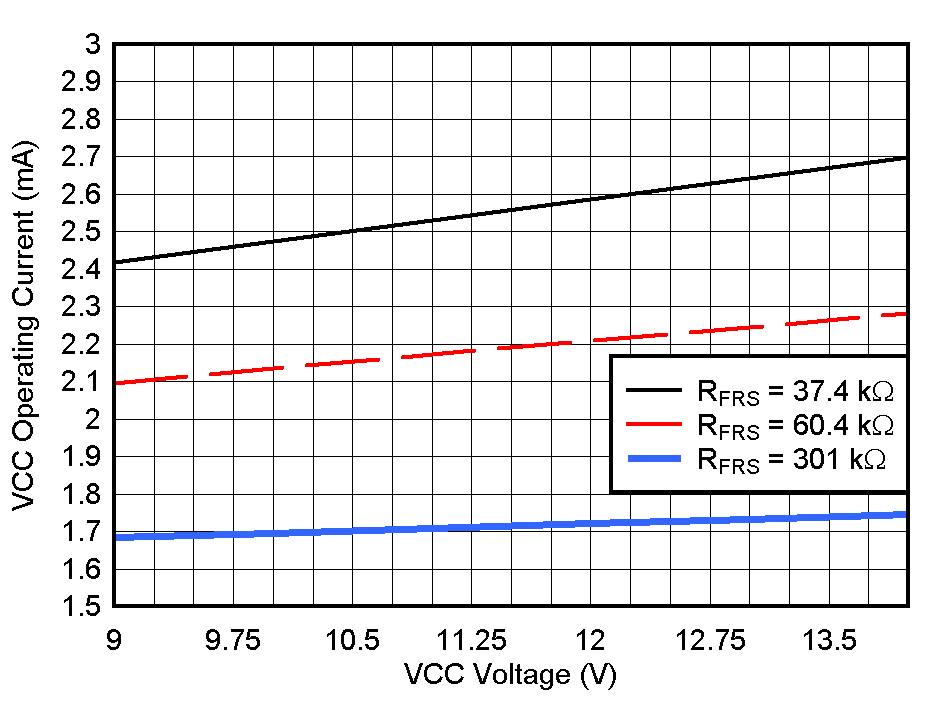

GUID-20200916-CA0I-LG1Z-5LMQ-4D5KVHSMPCSZ-low.gif图 7-9 控制器偏置电流与电压间的关系

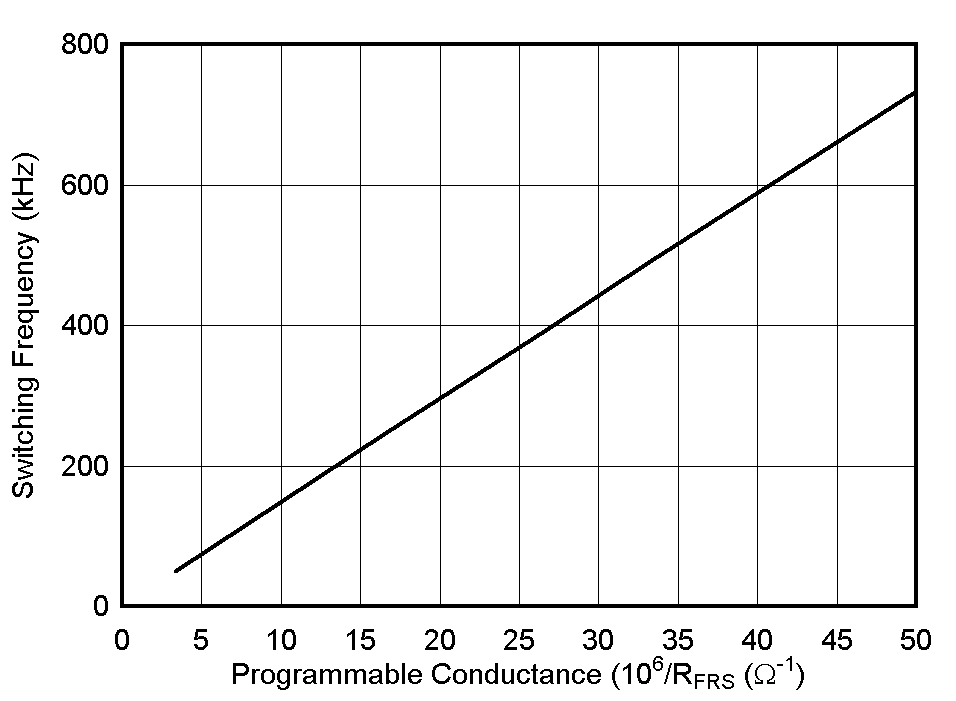

GUID-20200916-CA0I-MJMM-VLQM-GBVVBMLLJTXC-low.gif图 7-11 开关频率与已编程电阻间的关系

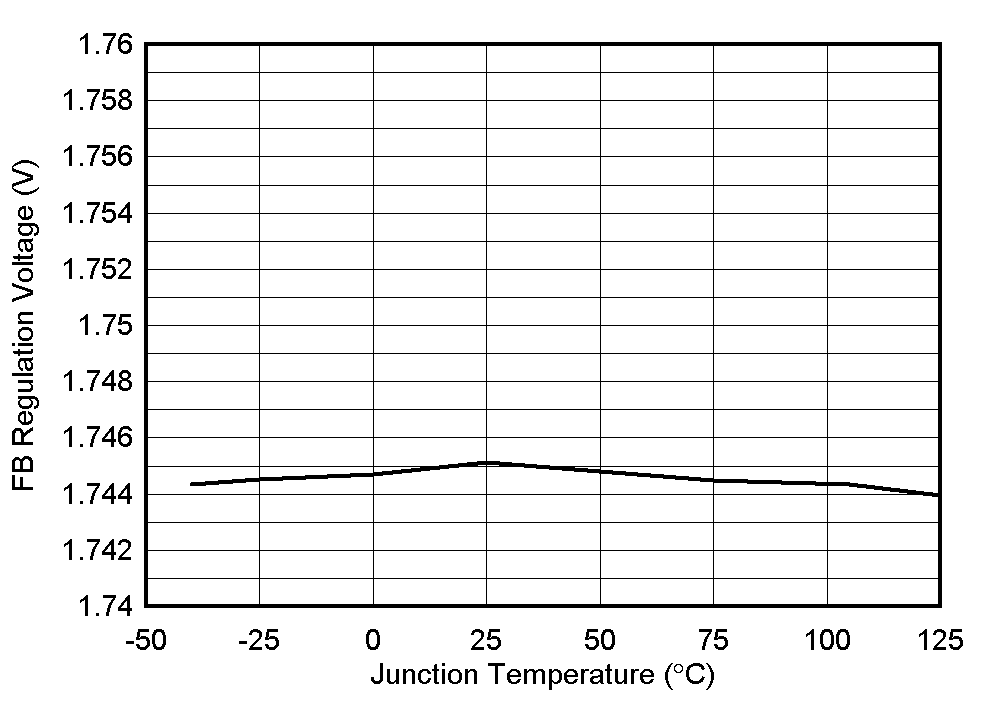

GUID-20200916-CA0I-XF0F-BDXT-QBVCJ3N09BXJ-low.gif图 7-13 反馈调节电压与温度间的关系

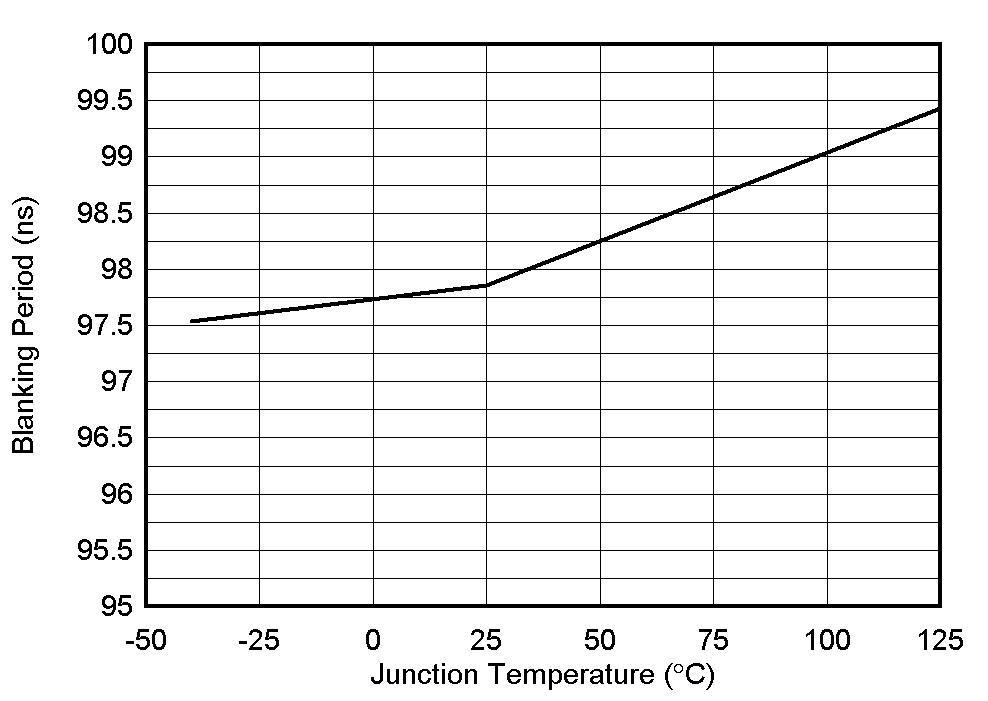

GUID-20200916-CA0I-1FXK-NGNP-KWFWL3STKT3V-low.gif图 7-15 消隐周期与温度间的关系
GUID-20200916-CA0I-CMTN-TBLK-H357ZT2N2SS9-low.gif图 7-17 误差放大器灌电流
GUID-20200916-CA0I-RDVC-LKTC-VXDJBX5SK87H-low.gif图 7-19 误差放大器相位与频率间的关系
GUID-20200916-CA0I-JF2G-NXT8-ZQSC7K5NDMHZ-low.gif图 7-2 PoE 电流限制与温度间的关系
GUID-20200916-CA0I-41XQ-HMBN-XZSKSNSPMW9G-low.gif图 7-4 VDD 电源电流与电压间的关系

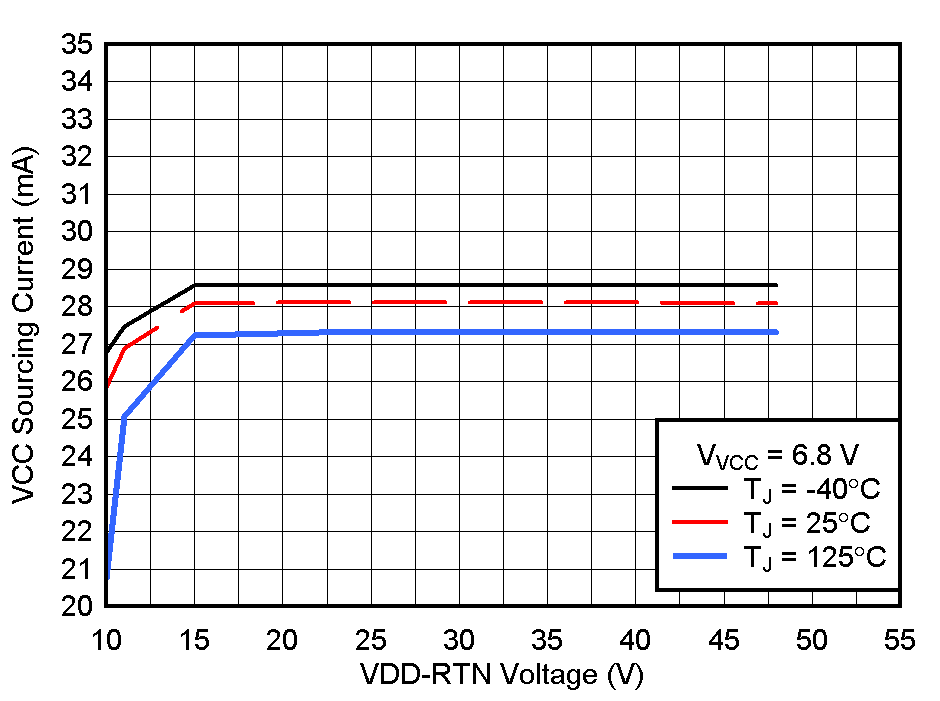

GUID-20200916-CA0I-DH3L-T7LD-B78JKPWQSG2W-low.gif图 7-6 转换器启动电流与 VDD 输入电压间的关系

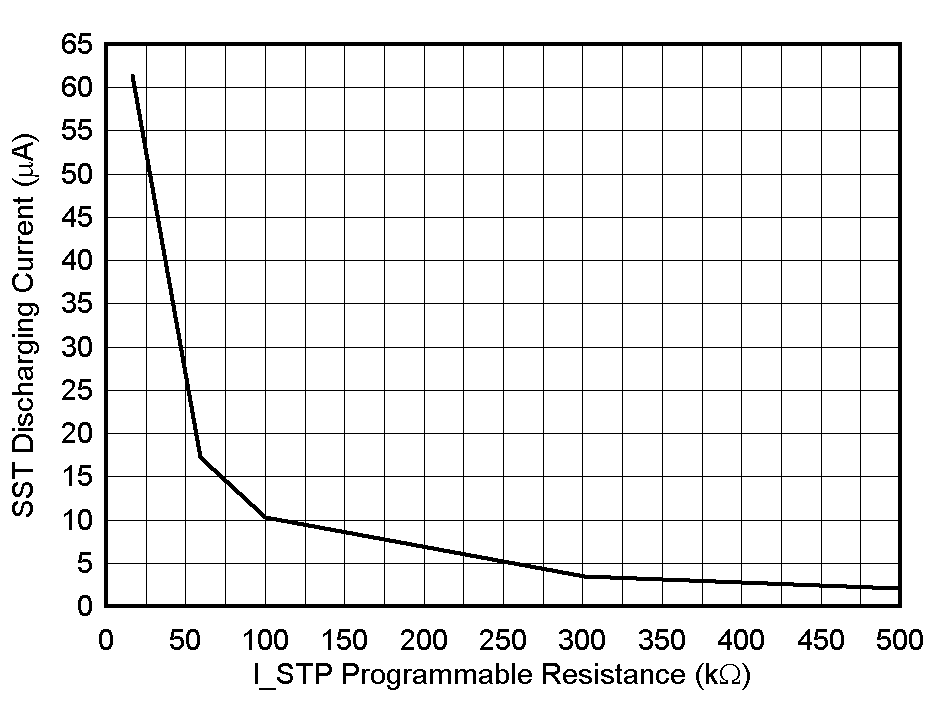

GUID-20200916-CA0I-XQLF-L3XD-VN6SZGVZL3TP-low.gif图 7-8 控制器 SST 软停止灌电流与已变成电阻间的关系
GUID-20200916-CA0I-99TH-3J4C-9Q57NWQ6WBJJ-low.gif图 7-10 开关频率与温度间的关系

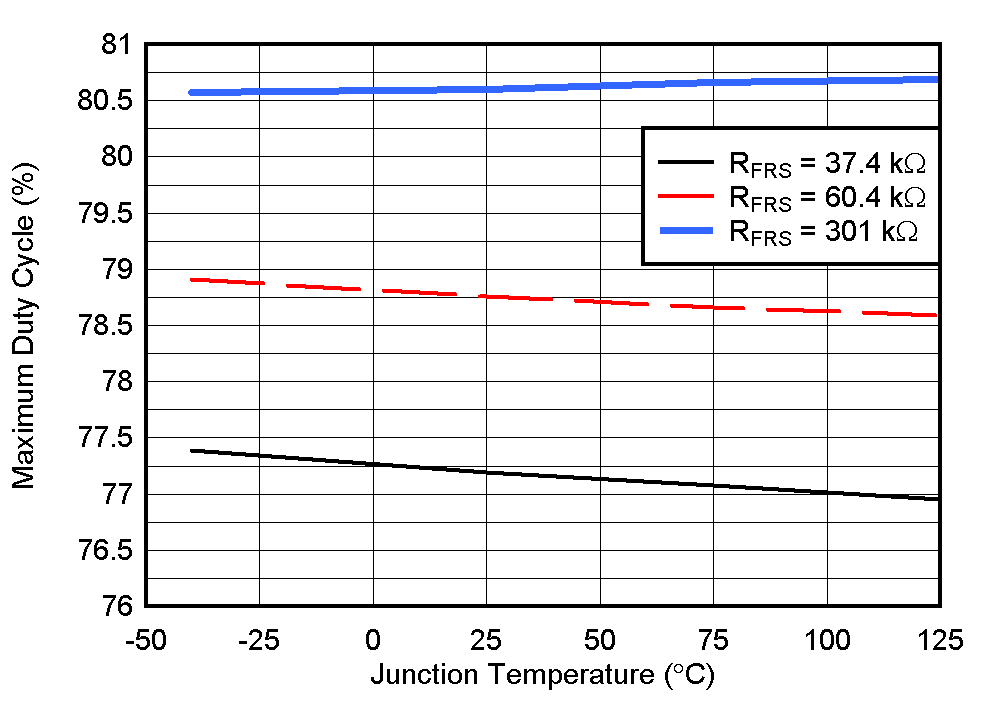

GUID-20200916-CA0I-DZ3S-HBWD-PS4NZDMVMKPK-low.gif图 7-12 最大占空比与温度间的关系
GUID-20200916-CA0I-8MFB-0ZFX-HXRHQMMV7HMP-low.gif图 7-14 斜坡补偿电流与温度间的关系
GUID-20200916-CA0I-2GSX-N3BP-3W6QHQSZHLLB-low.gif图 7-16 误差放大器拉电流

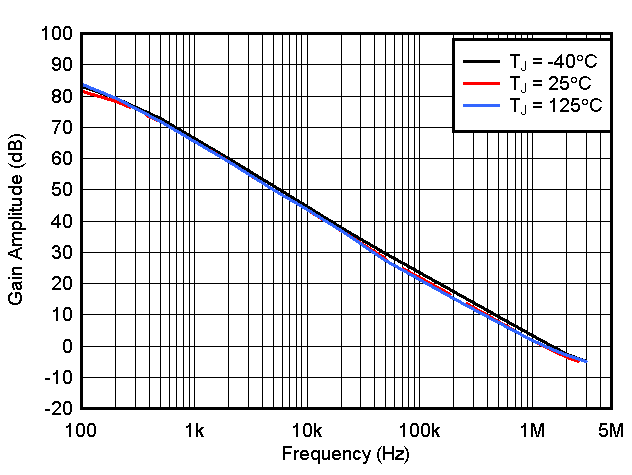

GUID-20200916-CA0I-0PTJ-T1Q7-GQTLFTRMQVRX-low.gif图 7-18 误差放大器增益与频率间的关系
