3 说明

TPS23731 器件将以太网供电 (PoE) 供电设备 (PD) 接口和针对反激式开关稳压器设计进行了优化的电流模式直流/直流控制器组合在一起支持使用初级测调节 (PSR)。针对 PD 输入端需要最高 25.5W 或更低功率的应用，PoE 接口支持 IEEE 802.3bt 和 IEEE 802.3at 标准。

提供了可编程扩频频率抖动 (SSFD)，以更大程度地减小 EMI 滤波器的尺寸并降低成本。具有可调软启动功能的高级启动有助于使用偏置超小的电容器，同时简化转换器的启动和间断设计，还确保满足 IEEE 802.3bt/at 启动要求。

软停止功能可以更大限度地减小开关同步 FET 的应力，从而降低 FET BOM 成本。

直流/直流控制器的 PSR 功能通过辅助绕组的反馈来控制输出电压，无需外部并联稳压器和光耦合器。该器件针对连续导通模式 (CCM) 进行了优化，可进行次级侧同步整流，从而在多个输出上实现出色的效率、调节精度和阶跃负载响应。

直流/直流控制器具有斜坡补偿和消隐功能。典型的开关频率为 250kHz。

自动 MPS 支持具有低功耗模式或多电源供电的应用。它会根据 PSE 类型和系统条件自动调节其脉冲电流幅度和持续时间，从而在更大程度降低消耗的同时保持供电。

器件信息(1)
器件型号 封装 封装尺寸（标称值）
TPS23731 VSON (45) 7.00mm × 5.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

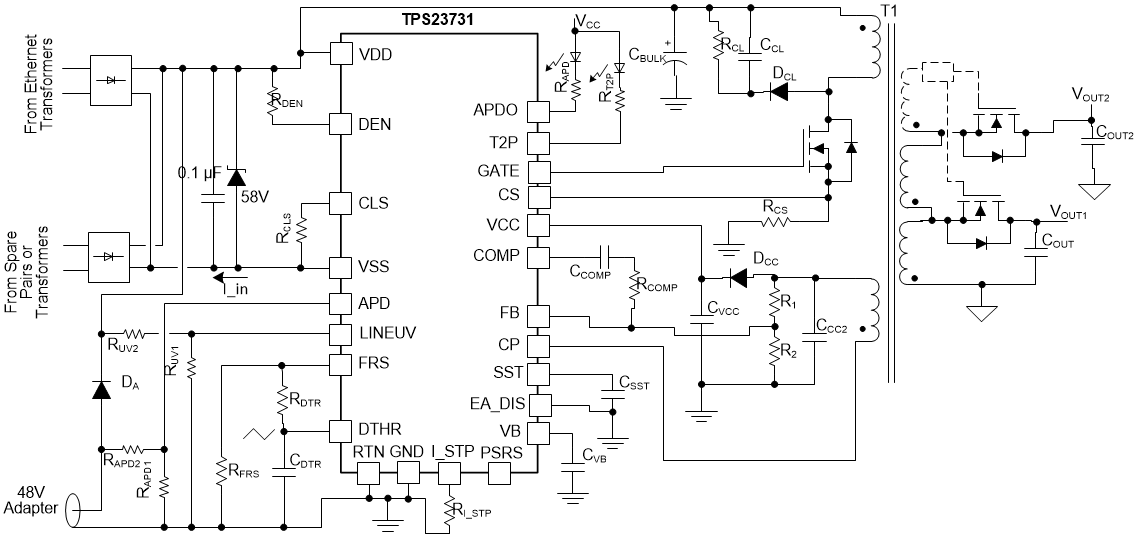

GUID-680A321B-4476-4DE4-ABAC-216A9650FE13-low.gif 简化版应用
