8.3.6.1 VCC、VB、VBG 和高级 PWM 启动

VCC 引脚连接到直流/直流控制器的辅助偏置电源。开关 MOSFET 栅极驱动器直接从 VCC 引脚消耗电流。VB 和 VBG 输出从 VCC 电压下调，前者为内部控制电路和外部反馈光耦合器（使用时）提供电源，后者为开关 FET 栅极前置驱动器电路提供电源。从 VDD 到 VCC 的启动电流源实现转换器引导启动。VCC 必须从辅助源（例如，反激式变压器上的辅助绕组）接收电源，以便在启动后维持正常运行。

在浪涌阶段，启动电流源开启，为 CVCC 充电并保持其电压，仅在已完成直流/直流软启动周期后关闭，当直流/直流控制器斜升其输出电压且 VSST 已超过大约 2.1V (VSTUOF) 时会出现这种情况，如图 8-1 中所示。在 CVCC 充电时，VCC、VB 和 VBG 上的内部负载最初非常小，以允许转换器启动。由于启动源具有大电流能力，因此建议 VCC 采用相对较小的电容，在大多数应用中通常为 1μF。

一旦 VVCC 降至低于其 UVLO 阈值（VCUVLO_F，大约 6.1V），则转换器会关闭，且启动电流源将重新开启，开始一个新的 PWM 启动周期。

但是，如果由于轻负载情况导致临时开关停止，从而使 VVCC 下降（低于大约 7.1V），则会立即启动并在短时间内重新开启，以使 VCC 电压回升，且不会发生转换器中断。

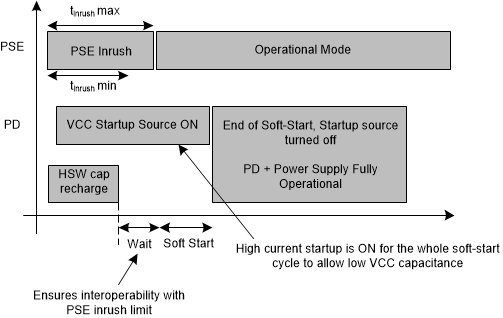

GUID-26DD4596-6816-4027-AAE6-0C32D5DF83DB-low.gif图 8-1 高级启动
