8.2 典型应用

在半导体自动测试设备 (ATE) 应用中实施参数测量单元 (PMU) 就是一个利用精密性能的示例。

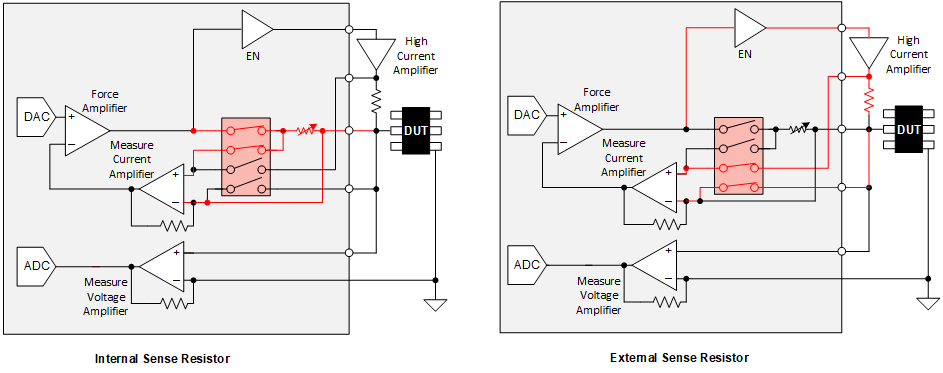

在自动测试设备 (ATE) 系统中，参数测量单元 (PMU) 的任务是测量器件 (DUT) 的电压和电流参数信息。测量电压时，在 DUT 引脚上施加电流，通过改变内部检测电阻的值可调整电流范围。根据 DUT 的不同，有时需要使用比系统本身支持的电流更高的测试电流。8 通道 SPST 开关可与外部高电流放大器和电阻器配合使用，以实现灵活性。PMU 工作电压通常为中压（最高 36V）。具有低漏电流（典型值为 0.013nA）的合适开关（如 TMUXS7614D）非常适合这些应用，因为其对测量精度的影响极低，所提供的低 RON 与平坦的 RON_FLATNESS 可以更精准地控制电流范围。图 8-1 展示了存储器和半导体测试设备中此类实现的简化图。

TMUXS7614D 使用外部电阻器选择高电流范围图 8-1 使用外部电阻器选择高电流范围
