6.6 TON (VDD) 和 TOFF (VDD) 时间

TON (VDD) 时间定义为电源上升到超过电源阈值后器件输出上升至 90% 所需的时间。90% 测量用于提供器件在系统中导通的时序。负载电阻和负载电容的时间常数可与导通 VDD 时间相加，来计算系统级时序。图 6-6 显示了用于测量转换时间（用符号 tON(VDD) 表示）的设置。

TOFF (VDD) 时间定义为电源下降到低于电源阈值后器件输出下降至 90% 所需的时间。90% 测量用于提供器件在系统中关断的时序。负载电阻和负载电容的时间常数可与关断 VDD 时间相加，来计算系统级时序。图 6-6 显示了用于测量转换时间（用符号 tOFF(VDD) 表示）的设置。

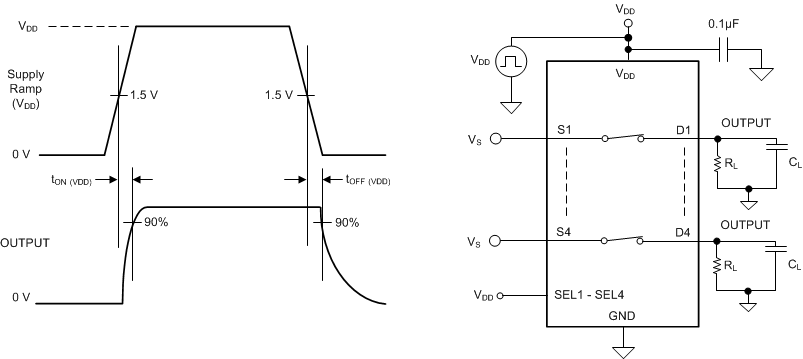

TMUX1511 开通 VDD 和关断 VDD 时间测量设置图 6-6 开通 VDD 和关断 VDD 时间测量设置
